7.2 Elektromos telepítés
Az elektromos csatlakoztatásokat a helyi
előírásoknak megfelelően kell kivitelezni.
Ellenőrizze, hogy az elektromos hálózat feszültsége
és frekvenciája megfelel-e az adattáblán feltüntetett
értékeknek.
Figyelmeztetés
Ellenőrizze, hogy a táplálás oldalon
1 A-es, lassan kioldó megszakító, valamint
IEC 345 szerinti érintésvédelmi kapcsoló
(földzárlat védelem) van-e beépítve.
Az olvadóbetét megszakítóképessége nem
haladhatja meg a 1 A-t.
A készüléket szabad kábelvéggel vagy villásdugóval
szállítjuk. A kábel hossza 2 m.
Figyelmeztetés
A szabad kábelvég bekötését erre
felhatalmazott villanyszerelő végezheti.
Figyelmeztetés
Ha a tápkábel sérült, azt a gyártónak,
a gyártó szervízpartnerének, vagy más,
képzett szakembernek ki kell cserélnie.
Figyelmeztetés
Mielőtt megkezdené a munkát a Conlift
berendezésen, győződjön meg arról, hogy
a villamos tápfeszültség ki van kapcsolva,
és illetéktelen visszakapcsolás ellen
biztosított.
Figyelmeztetés
Az érintésvédelem érdekében a Conlift
berendezést földeléssel ellátott aljzathoz
csatlakoztassuk. A telepítéshez ajánljuk
egy 30 mA-nél kisebb kioldási áramú
érintésvédelmi áram védőkapcsoló
beszerelését.
A Conlift-et olyan külső megszakító
kapcsolóval kell ellátni, ahol az érintkezők
közötti minimális távolság 3 mm, minden
pólusnál.
98
7.2.1 Vészjel kábel a kondenz forrás vagy a külső
hibajelzés felé
Figyelmeztetés
Mielőtt megkezdené a munkát a Conlift
berendezésen, győződjön meg arról, hogy
a villamos tápfeszültség ki van kapcsolva,
és illetéktelen visszakapcsolás ellen
biztosított.
A villamos rendszereken és alkatrészeken
csak hozzáértő személy dolgozhat.
A Conlift berendezés el van látva biztonsági túlfolyás
kapcsolóval, amelyet a kondenzvíz forrásához vagy
külső vészjelzéshez lehet bekötni. A kapcsoló egy
szabad kábelvéges, 1,7 méteres riasztókábelhez
van csatlakoztatva.
A hibajel relét 250 VAC, 2,5 A-nek megfelelően lehet
terhelni.
Gyárilag a vészjel kábel a biztonsági túlfolyás
kapcsoló COM1 (barna) és NO4 (kék) kapcsaihoz
van bekötve. Lásd 1. ábra.
Kék
Barna

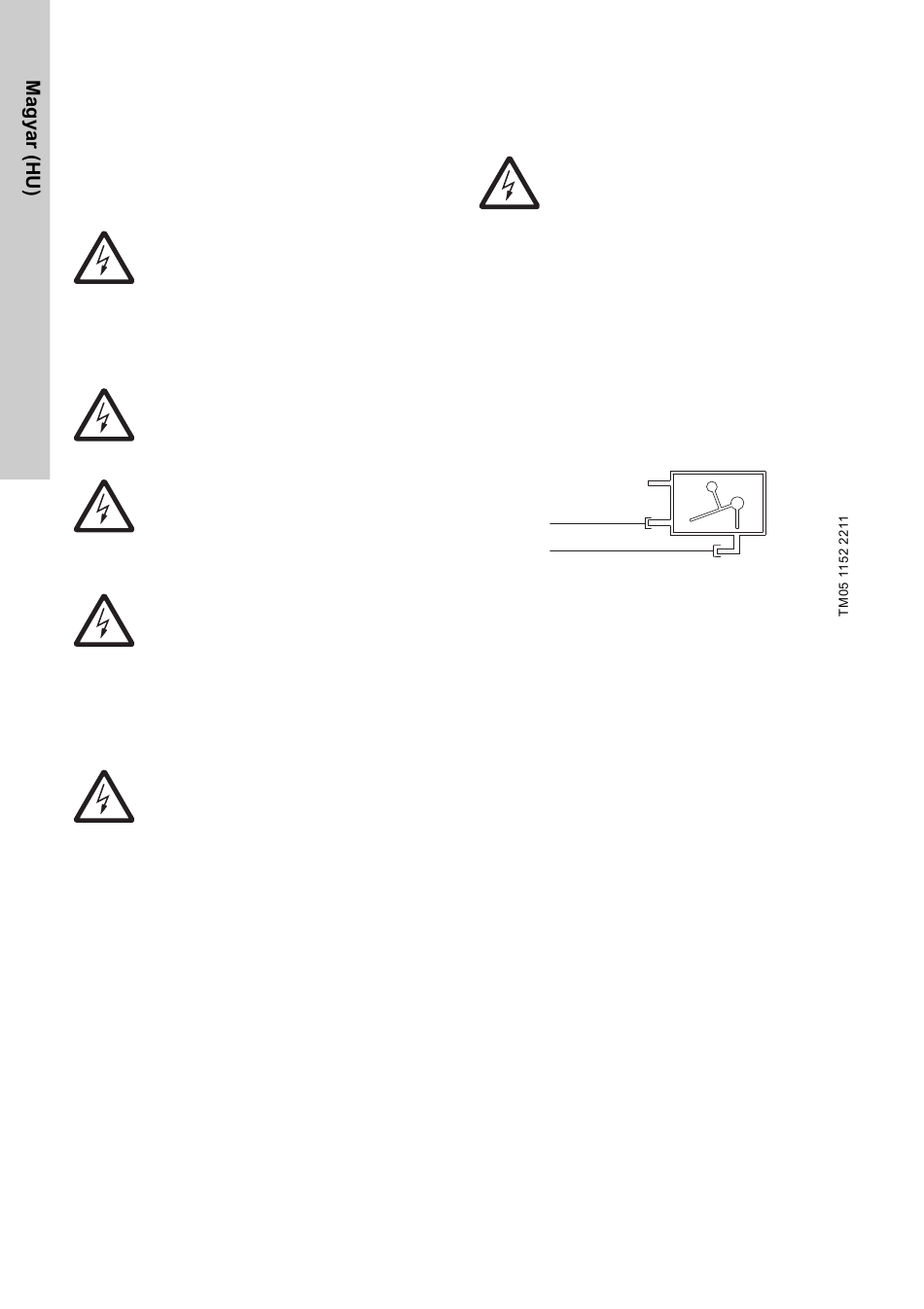

1. ábra Bekötési rajz
A vészjel kábelt alkalmazástól függően két módon
lehet bekötni:
• A kondenz forrás lekapcsolása
A biztonsági túlfolyás kapcsolót II-osztályú,
alacsony feszültségű áramkörbe lehet bekötni.
Annak érdekében, hogy shutdown
a kondenzátum forrás, a COM1 és a NO4
terminálok biztonsági túlfolyó kapcsolót kell
csatlakoztatni sorba a kisfeszültségű termosztát
áramkör a kondenzátum.
forrás..é,svc,sc,scédcás
• Külső vészjelző rendszer
A COM1 és NC2 sorkapcsok kisfeszültségű
riasztó áramkör zárására használhatók.
A riasztás aktiválásához a biztonsági túlfolyó
kapcsoló COM1 és NC2 sorkapcsait sorosan kell
bekötni a kisfeszültségű vészjelző áramkörbe.
2
1
3
1 = COM1
2 = NC2
3 = NO4
