Siemens SINUMERIK 840D sl Inbetriebnahmehandbuch Seite 573

Rundachsvektor V2
Offsetvektor I2
Offsetvektor I3
Offsetvektor I4

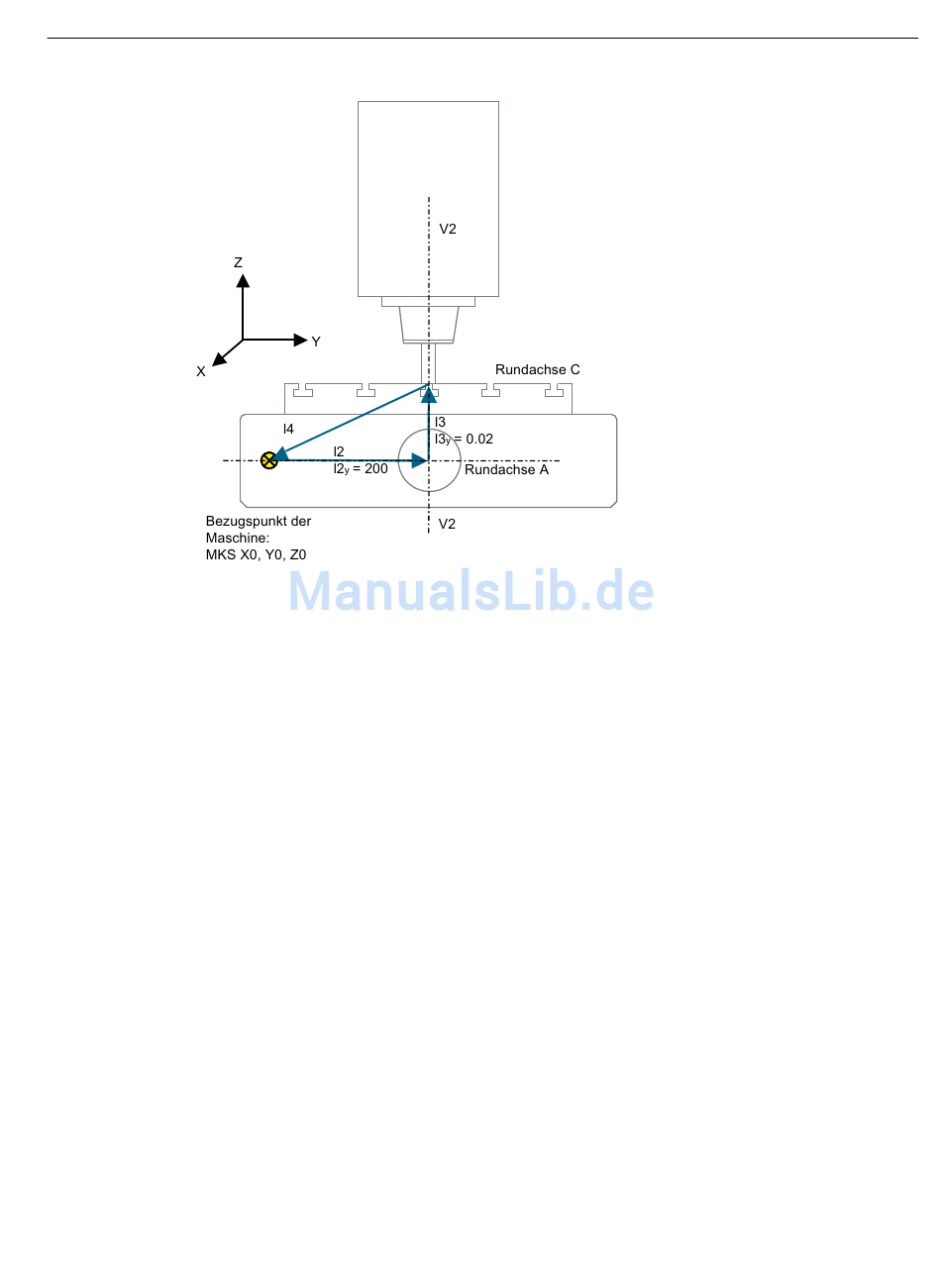

Bild 21-11
SINUMERIK Operate (IM9)
Inbetriebnahmehandbuch, 10/2015, 6FC5397-1DP40-5AA3
Die Rundachse C dreht um Z.
Der Abstand des Bezugspunkts der Maschine zum Drehpunkt/Schnittpunkt
der Rundachse 1.
Der Abstand des Drehpunkts der Rundachse 1 zum Drehpunkt/Schnittpunkt
der Rundachse 2.
Schließen der Vektorkette, I4 = - (I2 + I3).
Seitenansicht der Maschine aus X-Richtung
Zyklen konfigurieren
21.7 Schwenken
