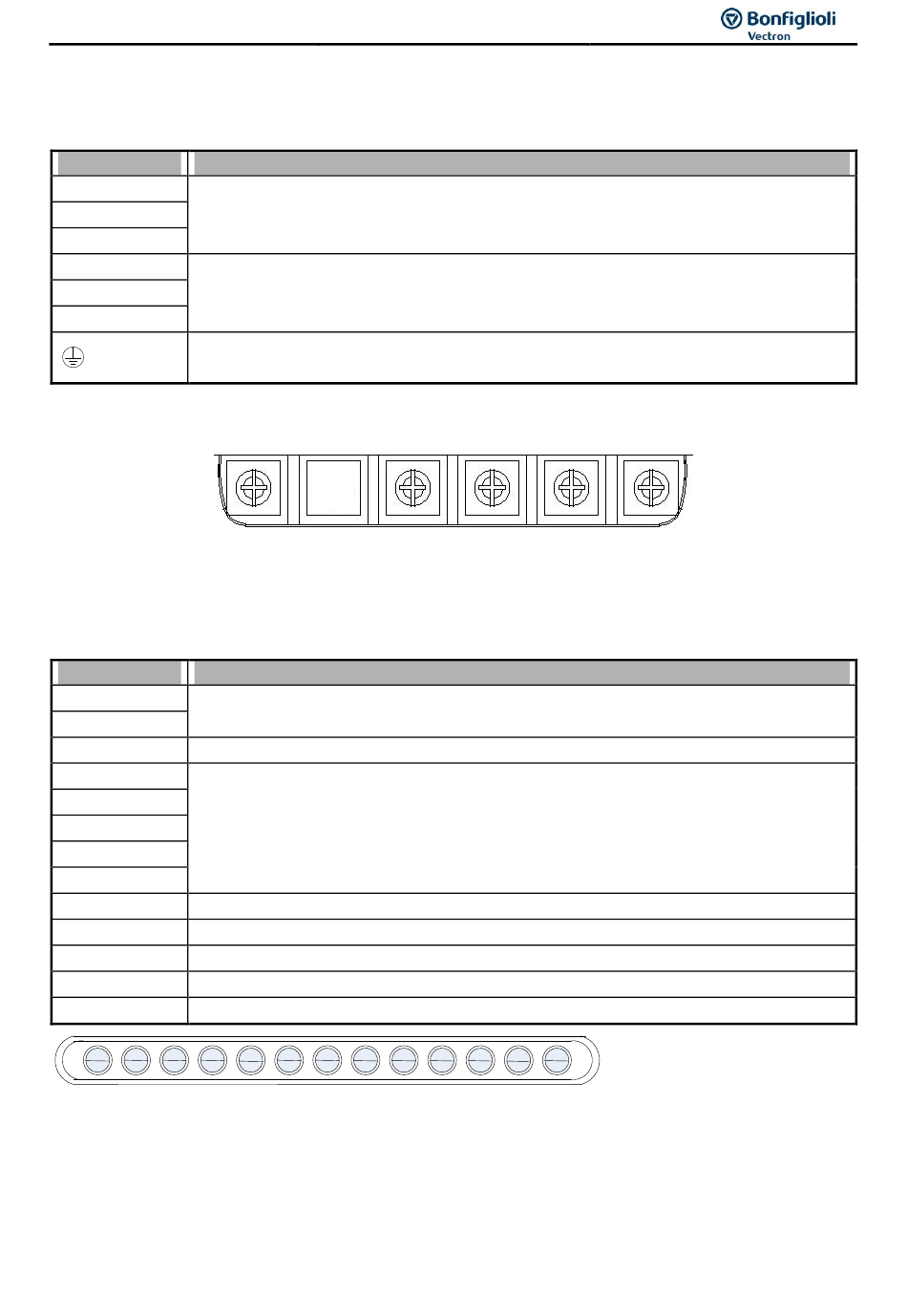

3.6 Beschreibung der Klemmen

3.6.1 Beschreibung der Klemmen des Leistungsteils

Bez. Klemmen
L1(L)
L2 Netzspannungseingang, L2 L1(L), L2, L3(N)
L3(N)
U
V Umrichterausgang, Motorphasen U, V, W
W
PE-Klemme

Einphasig

Keine Schraube auf L2-Klemme bei Geräten für 1-phasige Netzspannung.

3.6.2 Beschreibung der Klemmen des Steuerteils

Bez. Klemmen
RA
Relaisausgang, Spezifikation: 250 VAC / RB 1A, (30 VDC / 1A)
RB
+24V 24 V Versorgungsspannung für I1D ~ I5D
I1D
I2D
I3D Multifunktionseingänge (Funktion einstellbar in Parametergruppe 3)
I4D
I5D
10V 10 V Spannungsversorgung für externes Potentiometer
AVI Analogeingang: 0-10 VDC/ 2-10 VDC
ACI Analogeingang: 0/4-20 mA
AO Multifunktions-Analogausgang:
GND Ground-Klemme
RA RB +24V I1D
TM1 Funktionsbeschreibung
L1(L) L2 L3(N)
TM1 Funktionsbeschreibung
I2D I3D I4D I5D 10V AVI ACI
U V W
AO GND
