BUSKOPPlER UND EXTENDER

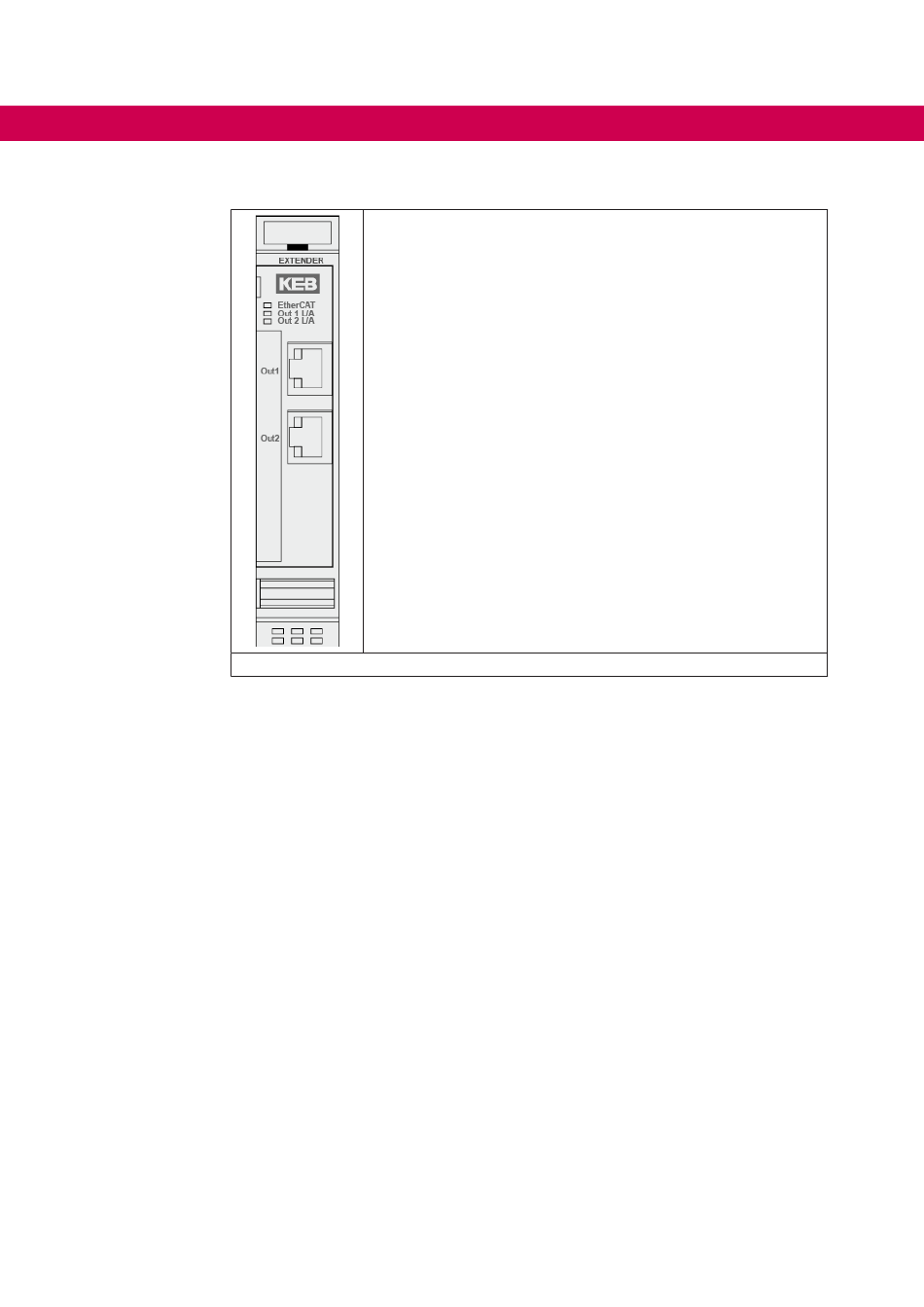

4.3 Extender 2 Port

Abbildung 5:
40
Der C6 Remote I/O Extender dient der Erweiterung eines I/O-
Blocks bzw. I/O Control (Embedded PC) mit EtherCAT-Slaves, die
einen Standard 100 Base-TX Anschluss besitzen.
Im Extender erfolgt die Wandlung der Übertragungsphysik von
LVDS (E-Bus) auf Twisted Pair.
Das Modul wird dabei in der Regel am Ende des Blocks angeord-
net.
Der Extender kann aber auch an beliebiger Stelle hinter dem Bus-
koppler bzw. dem I/O Control-Modul eingesetzt werden.
Damit lassen sich dann auch EtherCAT-Slaves in Sterntopologie
verkabeln.

Extender 2 Port - Material Nr. 00C6CF1-0100
