4.3.1 Anschlüsse
Das Extender 2 Port-Modul besitzt eigentlich 4 Ports. Der Name 2 Port-Modul wurde
wegen der 2 Standard 100 Base-TX (OUT1, OUT2) RJ45-Anschlüsse gewählt. Weitere
2 Ports werden durch den E-Bus belegt.
Für die Konfiguration ist es wichtig, in welcher Reihenfolge die Anschlüsse bedient wer-
den, d.h. welchen Weg der EtherCAT-Frame nimmt.

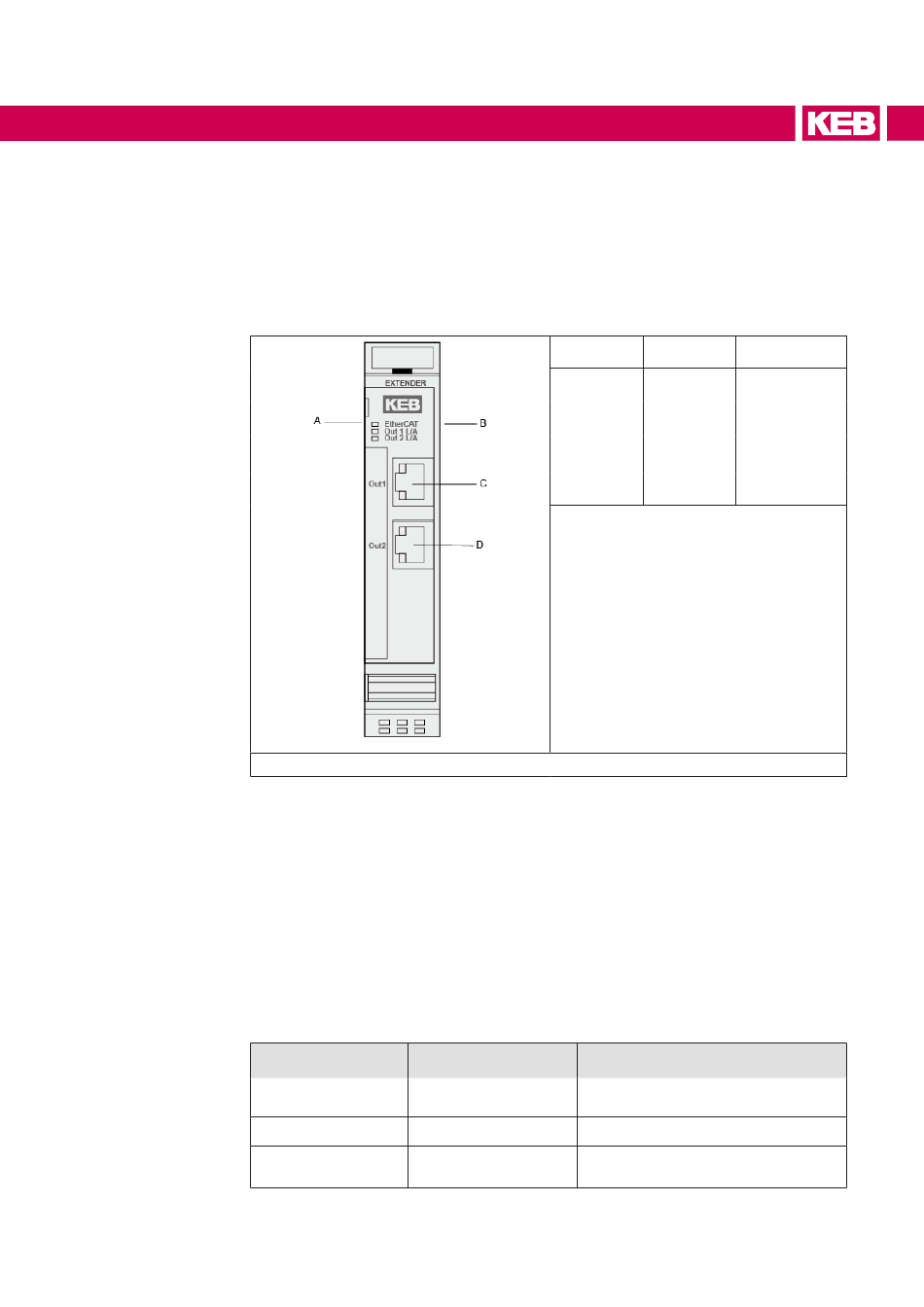

Abbildung 6:
4.3.2 Statusanzeigen
4.3.2.1 LED „EtherCAT Run"
Die „EtherCAT"-LED zeigt den Zustand des EtherCAT-ASICs an.
4.3.2.2 LED „Out2", LED „Out1"
Die „Out2"-LED und „Out1"-LED zeigen den physikalischen Zustand des jeweiligen
Ethernet-Ports an.
Zustand
Nicht verbunden
Verbunden
Telegrammverkehr
Extender 2 Port - Material Nr. 00C6CF1-0100
LED, Blinkcode
Aus
Grün, Dauerlicht
Grün, Blinklicht
Port
Anschluss
Port A
E-Bus In
Port B
E-Bus Out
Port C
Out 1
Port D
Out 2
Bedeutung
keine Ethernetverbindung vorhanden
Ethernetverbindung ist vorhanden
Telegrammverkehr
Reihenfolge
1
4
2
3
