BETRIEB

3 Betrieb

3.1 Mechanischer Aufbau

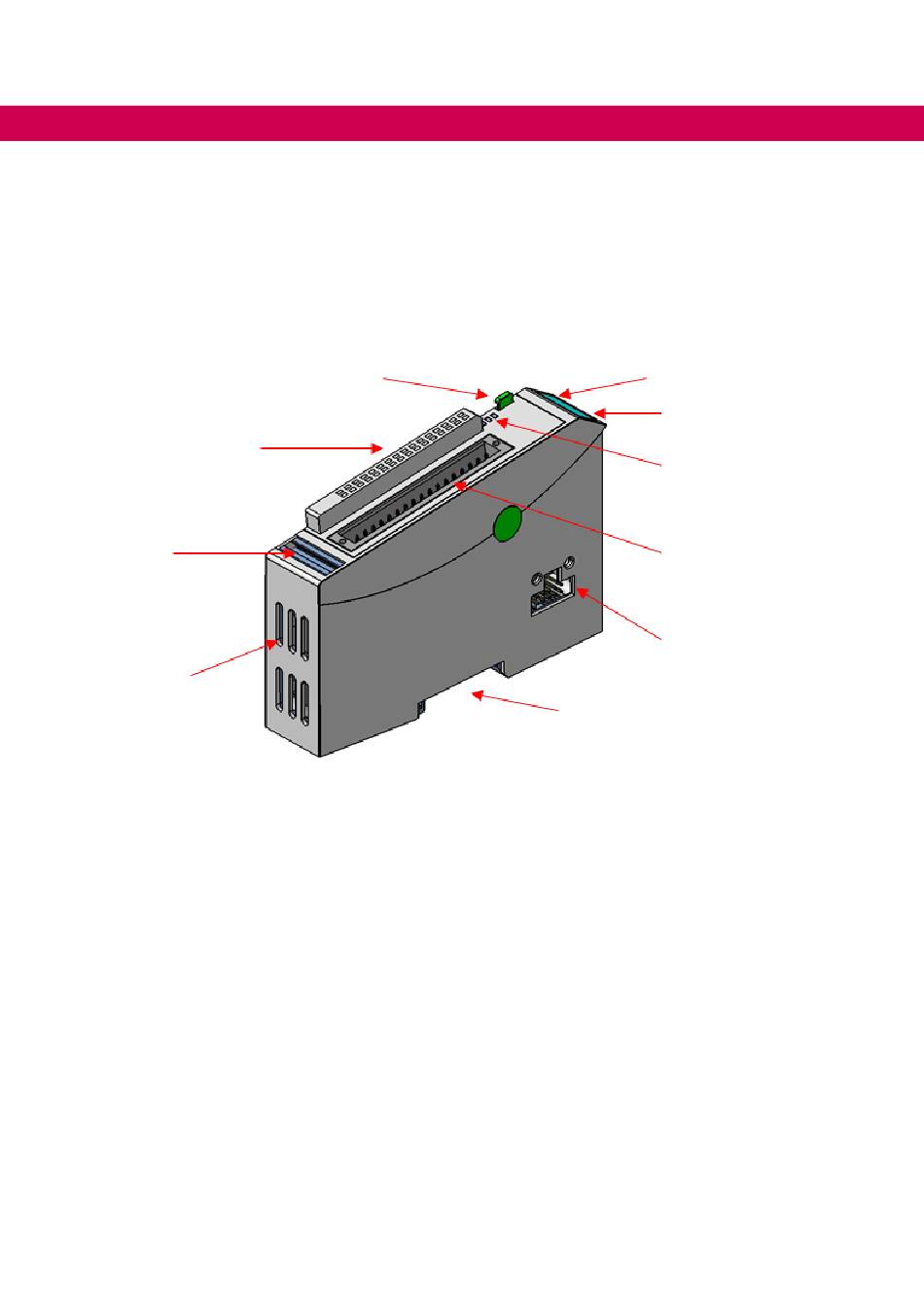

Den prinzipiellen Aufbau der C6 Remote I/O-Module zeigt unten dargestelltes Bild.
Buskoppler und I/O-Module haben allerdings unterschiedliche Anschluss- und Anzeige-
elemente.
Entriegelungshebel
Signalzustands-LEDs
Schirmanschluss
am Gehäuseträger
Konfektionsschlitze
Der Gehäuseträger besteht aus einem Aluminiumprofil mit integrierter Aufschnappvor-
richtung für die Befestigung des Moduls auf einer 35mm DIN-Hutschiene. Die Gehäuse-
wanne mit den Lichtleitern für die Statusanzeigen, die Seitenfläche und die Front sind
aus Kunststoff und umschließen das Modul. Die Lichtleiter der Signalzustands-LEDs
sind neben den Klemmstellen des Federzugsammelsteckers erhöht angeordnet. Damit
wird eine eindeutige Diagnose auf den ersten Blick ermöglicht.
28
Beschriftungsclip
Griffkante
Status-LEDs
Aufnahme für Feder-
zugsammelstecker
Modulverriegelung
und E-Bus
Hutschienenbefestigung und
Funktionserde
