Ai4-Pt/Ni/Tc -16 Bit (Coe) - KEB COMBICONTROL C6 Gebrauchsanleitung

ANAlOGE KEB I/O-MODUlE

9.6 AI4-Pt/Ni/TC -16 Bit (CoE)

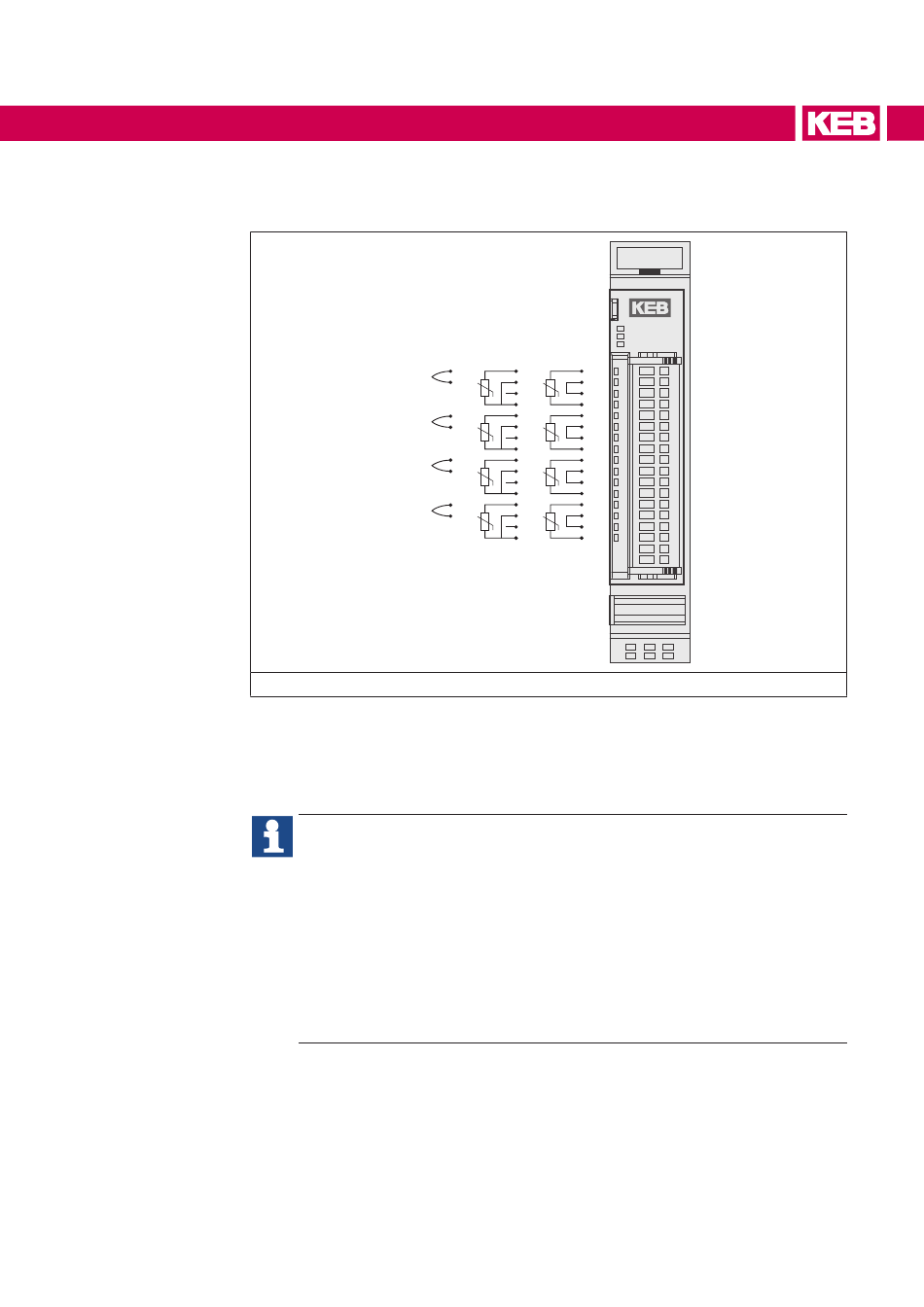

Abbildung 41: I/O-Modul AI4-Pt-Ni/Thermo - Material Nr. 00C6CC1-1800
Anschlüsse
Das Modul benötigt keinen extra 24V-Anschluss. Die Versorgung des Moduls erfolgt
über den E-Bus-Stecker.
CH 0
CH 0
CH 1
CH 1
CH 2
CH 2
CH 3
CH 3
Das Modul 00C6CC1-1800 AI4 PT/Ni/Thermo 16Bit (CoE) ist der nicht kompa-
tible Nachfolger folgender Module:
00C6CC1-0700
00C6CC1-0900
00C6CC1-1100
Das Modul ist ETG-konform.
Wenn ein Modul 00C6CC1-0700 KEB Remote I/O AI4 PT/Ni100 16Bit oder
00C6CC1-0900 KEB Remote I/O AI4 PT/Ni1000 16Bit oder 600C6CC1-1100
KEB Remote I/O AI4-TE 16Bit durch ein Modul 00C6CC1-1800 AI4 PT/Ni/Ther-
mo 16Bit (CoE) ersetzt werden soll, sind Veränderungen im Steuerungspro-
gramm des EtherCAT-Masters notwendig.
EtherCAT
IO
0
1
CH 0
2
3
4
5
CH 1
6
7
8
9
CH 2
10
11
12
13
CH 3
14
15
3 wire 2 wire
KEB Remote I/O AI4 PT/Ni100 16Bit
KEB Remote I/O AI4 PT/Ni1000 16Bit
KEB Remote I/O AI4-TE 16Bit
