BUSKOPPlER UND EXTENDER

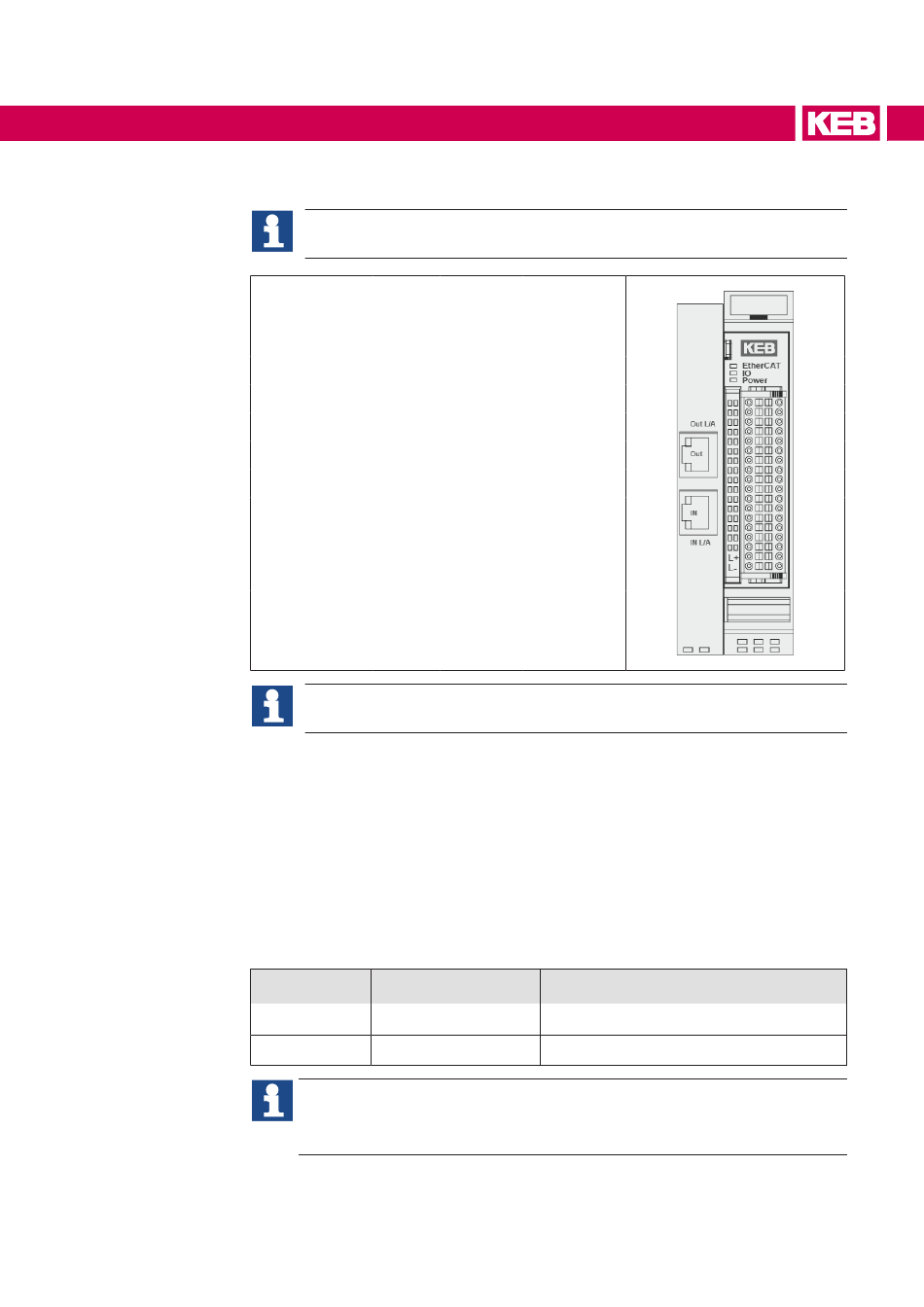

4.2.1 Anschlüsse
Versorgung Buskoppler
L+ links
L- links
Versorgung DI16/DO16
L+ rechts
L- rechts
EtherCAT
IN
OUT
4.2.2 Statusanzeigen
4.2.2.1 LED „EtherCAT Run"
Die „EtherCAT"-LED zeigt den Zustand des EtherCAT-ASICs an.
4.2.2.2 LED „IO""
Die „IO"-LED zeigt den Zustand der I/Os des Moduls an.
Zustand
OK
KS
Eine 24 V-Versorgung wird für den Buskoppler und die zweite 24 V-Versorung
für den Teil DI16/DO16 benötigt.
24 V DC
0 V DC
24 V DC
0 V DC
RJ45-Buchse Eingang
(vom vorherigen
EtherCAT-Gerät)
RJ45-Buchse Ausgang
(zum nächsten
EtherCAT-Gerät)
Die besten Ergebnisse bezüglich Störemission erzielen Sie, wenn Sie den
Schirm des EtherCAT-Kabels auf die Funktionserde legen.
LED, Blinkcode
Aus
Rot, Blinklicht
Die Ausgangstreiber besitzen eine thermische Sicherung und schalten die Aus-
gänge, die einen Kurzschluss haben, selbständig ab. Bei dauerhaftem Kurz-
schluss werden die Ausgänge nach der Abkühlung wieder solange eingeschal-
tet, bis die thermische Sicherung wieder anspricht.
Bedeutung
kein Fehler vorhanden
Kurzschluss an einem digitalen Ausgang
