DIGITAlE KEB-I/O MODUlE

5.8 DO08 Relay NO 24 V

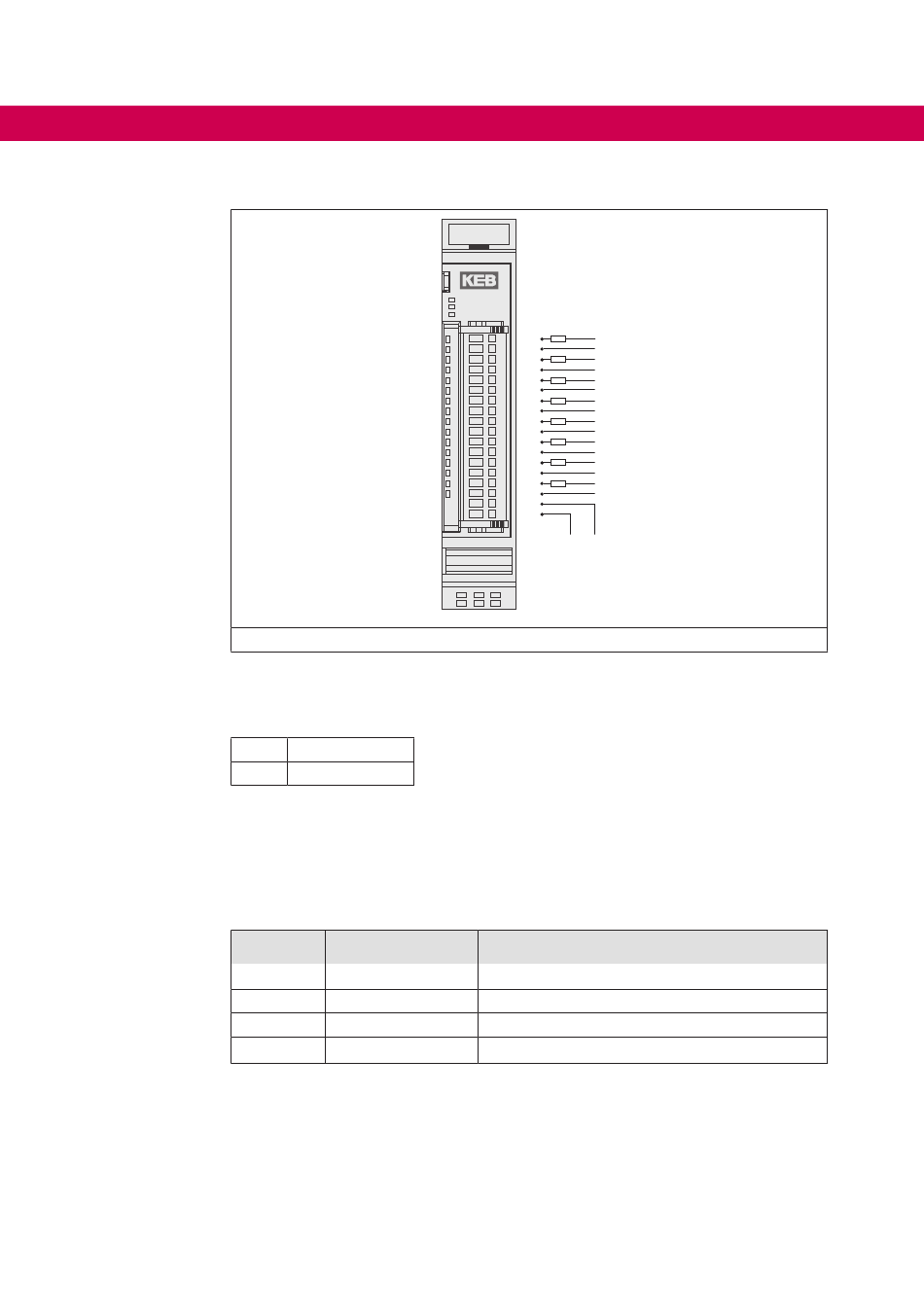

Abbildung 14: DO8 Relay NO 24 V - Material Nr. 00C6CB1-2000
5.8.1 Anschlüsse
Versorgung des Moduls
L+
L-

5.8.2 Statusanzeigen

5.8.2.1 LED „EtherCAT Run"
Die „EtherCAT Run"-LED zeigt den Zustand des EtherCAT-ASICs an.
Zustand
Init
Pre-Op
Safe-Op
Op
62
EtherCAT
IO
Power
l+
l-
24 V DC
0 V
LED, Blinkcode
Aus
Aus/Grün, 1:1
Aus/Grün, 5:1
Grün, Dauerlicht
0 L
N
1
L
2
3 N
L
4
5 N
6 L
7 N
8 L
9
N
10 L
11 N
L
12
N
13
L
14
15 N
L+
L -
L- L +
Bedeutung
Initialisierungszustand, kein Datenaustausch
Preoperationalzustand, kein Datenaustausch
Safeoperationalzustand, Eingänge sind lesbar
Operationalzustand, voller Datenaustausch
