9.1 AO4-U/I - 16 Bit (CoE)

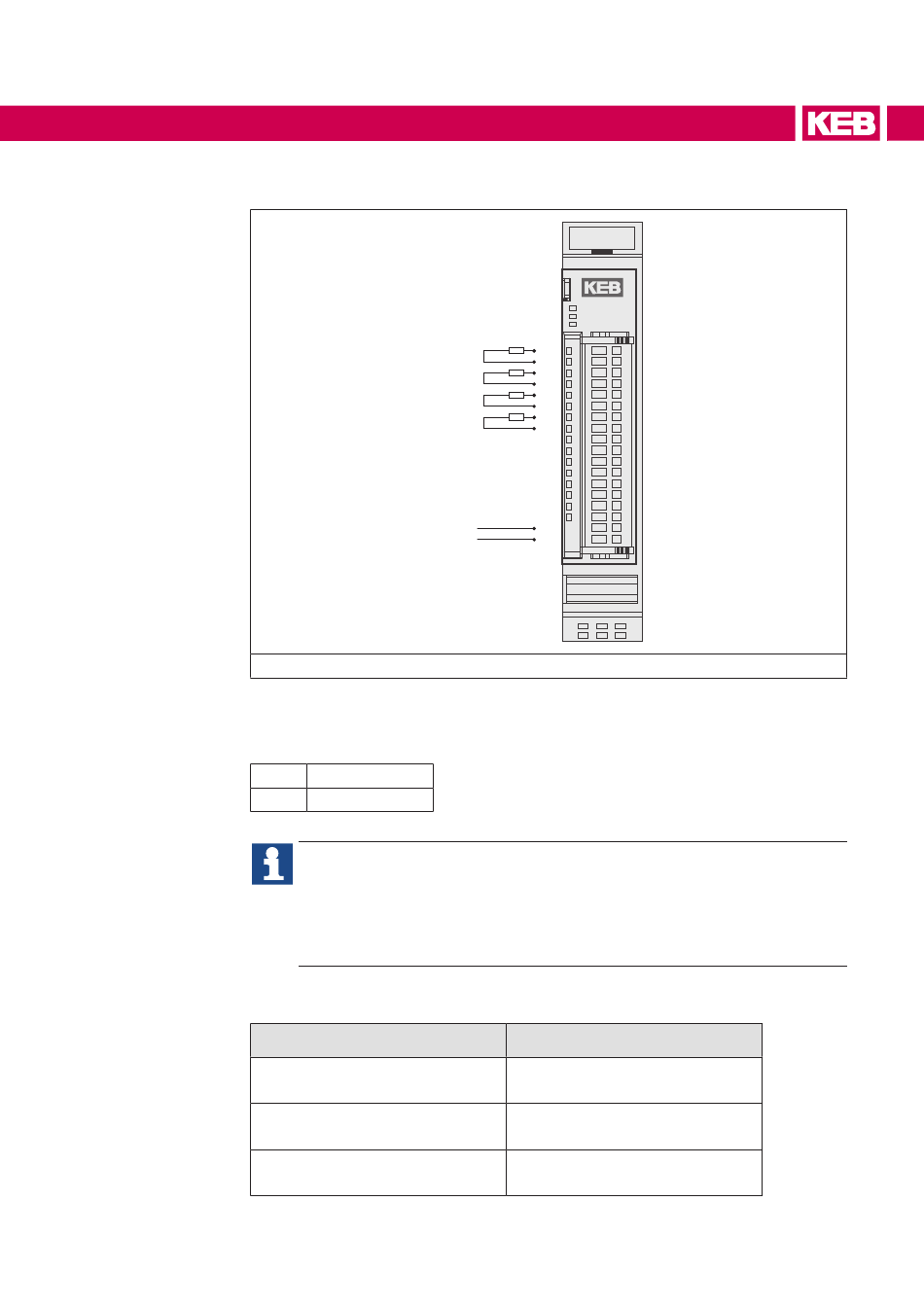

Abbildung 21: I/O-Modul AO4-U/I - Material Nr. 00C6CC1-1700
9.1.1 Anschlüsse
Versorgung des Moduls
L+
L-
Beachten Sie folgende Unterschiede:
KEB-I/O AO4 12Bit
Strom: 0...+20mA
Kurzschluss feststellbar
Ausgabe asynchron zum EtherCAT
CH 0
CH 1
CH 2
CH 3
24 V DC
0 V
Das Modul 00C6CC1-1700 KEB-I/O AO4 16Bit (CoE) ist der nicht kompatible
Nachfolger des Moduls 00C6CC1-0500 KEB Remote I/O AO4 12Bit.
Das Modul ist ETG-konform.
Wenn ein Modul 00C6CC1-0500 KEB-I/O AO4 12 Bit Modul durch ein Modul
00C6CC1-1700 KEB-I/O AO4 16 Bit ersetzt werden soll, sind Veränderungen im
Steuerungsprogramm des EtherCAT-Masters notwendig.
EtherCAT
IO
Power
0
1
2
3
4
5
6
7
L+
l+
L -
l-
KEB-I/O AO4 16Bit (CoE)
Strom: 0...+20mA
Kurzschluss nicht feststellbar, aber
Ausgänge mit Kurzschlussschutz
Ausgabe SM-oder DC-synchron
