ZUBEHöR
14.1.1 Anschlüsse

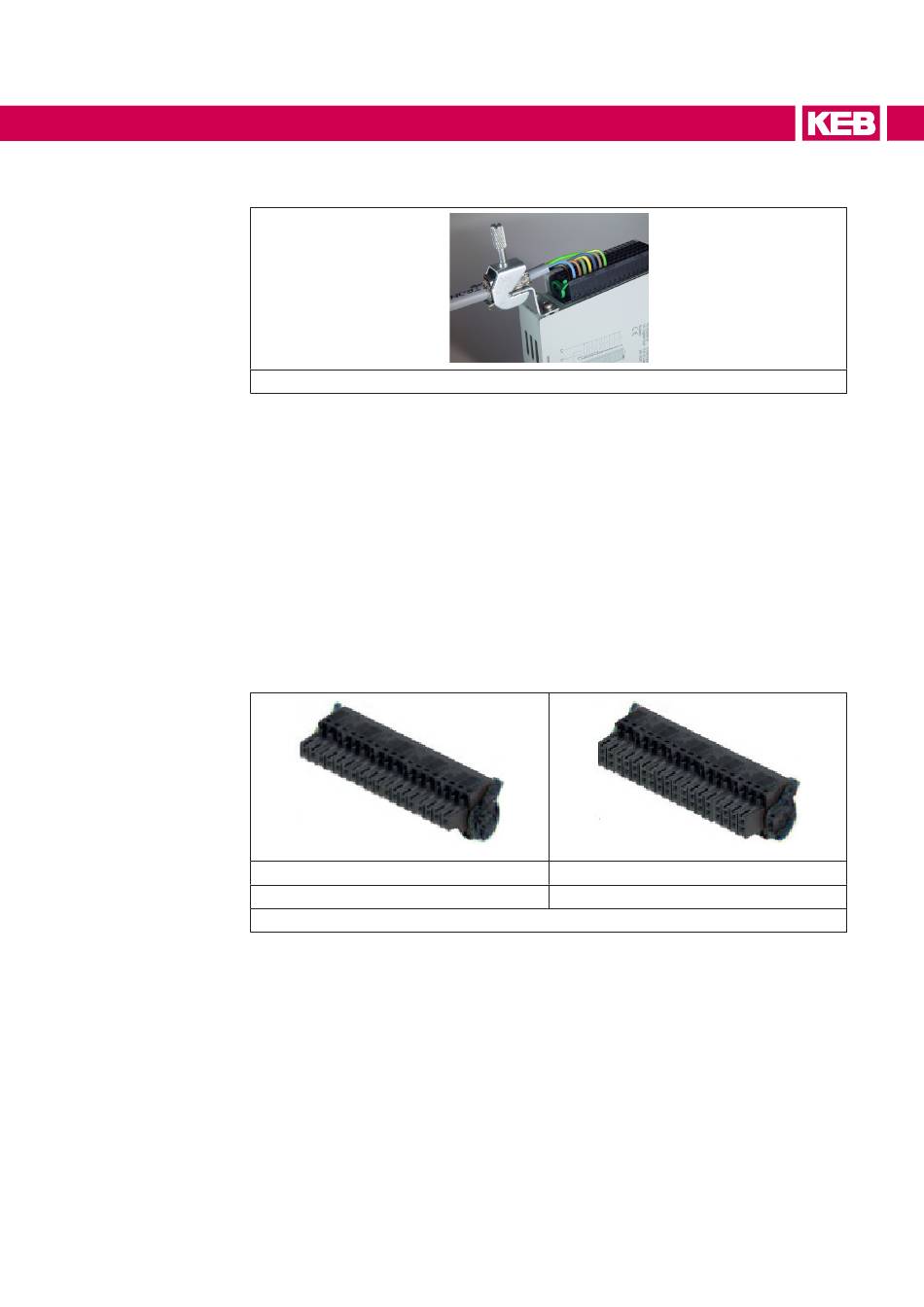

Abbildung 58: Anschlüsse
Die Schirmanschlussklemme besteht aus der Schirmklemme, dem Klemmenhalter,
2 Schrauben M3x5 und 2 Scheiben.
Der Klemmenhalter ist mit den 2 Schrauben unter Verwendung von Scheiben am Ge-
häuseträger des C6 Remote I/O-Moduls zu befestigen.
Dafür sind die an der Frontseite unten vorgesehenen 2 Gewindelöcher zu nutzen.

14.1.2 I/O-Module

Der Anschluss der I/O-Versorgung erfolgt auf dem I/O-Modul, in der Regel gemeinsam
mit den I/Os. Dabei werden steckbare Klemmenblöcke mit unterschiedlicher Polzahl
verwendet.
Die Logik der I/O-Module wird vom Buskoppler versorgt.
Abbildung 59: Federzugstecker mit Lösehebel I/O-Modul
I/O Stecker 18-polig
Material Nr. 00C6CD1-0200
I/O Stecker 36-polig
Material Nr. 00C6CD1-0300
207
