BETRIEB

3.3 Installation

3.3.1 Mechanische Installation

Die I/O-Module sind für die Montage auf Tragschienen (nach DIN EN 50022, 35 x
7,5 mm) bestimmt.

3.3.1.1 Aufrasten eines einzelnen Moduls

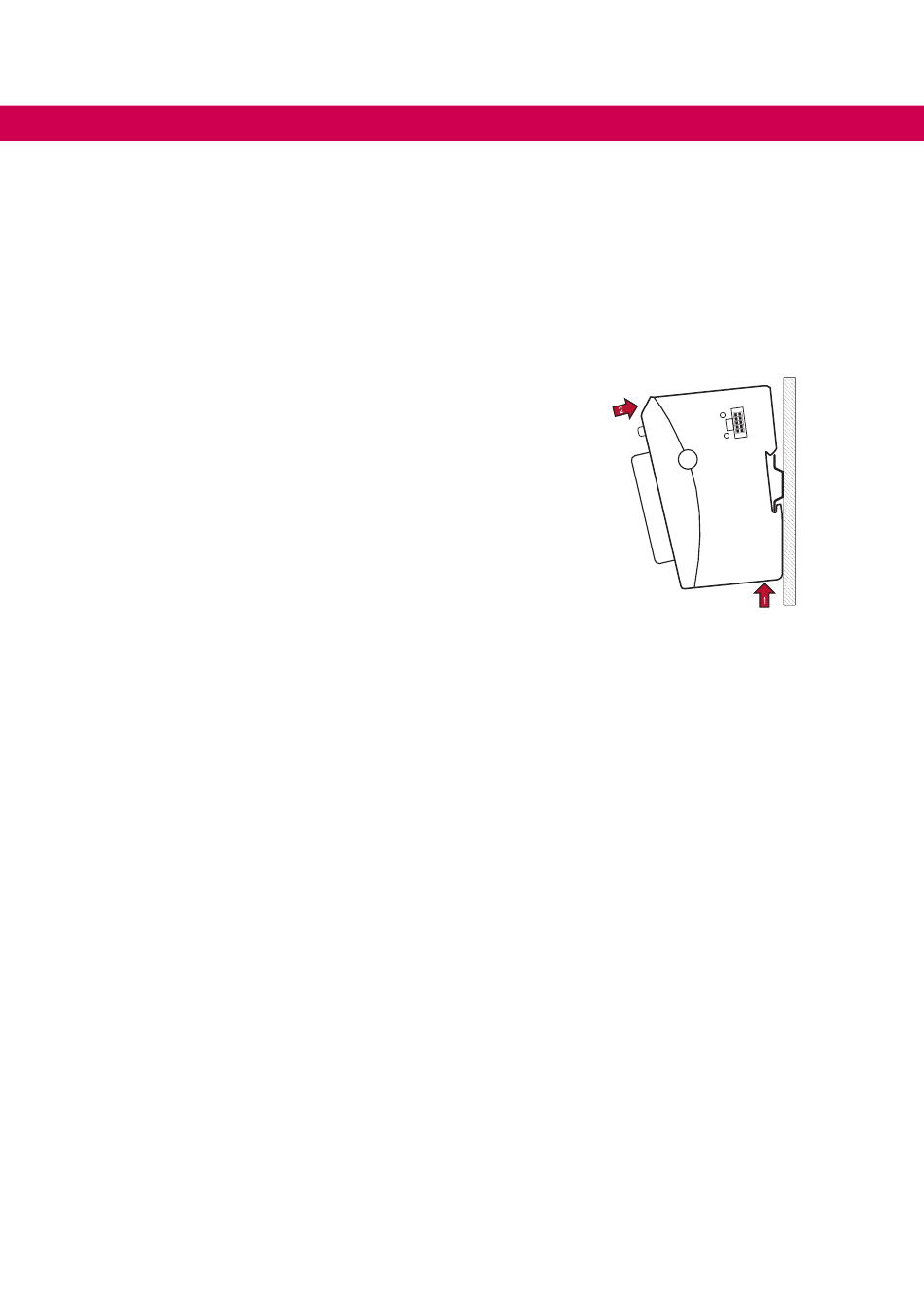

• Führen Sie das Modul gemäß Abbildung so von un ten ge-
gen die Tragschiene, dass sich die Metallfeder zwischen
Tragschiene und Montagefläche eindrückt.
• Drücken Sie das Modul oben gegen die Montagewand bis
es einrastet.

3.3.1.2 Verbinden zweier Module

• Nachdem Sie das erste Modul auf die Tragschiene aufgerastet haben, rasten Sie das zweite
Modul rechts in etwa 1cm Abstand vom ersten Modul auf die Tragschiene.
• Schieben Sie das zweite Modul auf der Tragschiene an das erste Modul heran bis der Entrie-
gelungshebel einrastet.

3.3.1.3 Trennen zweier Module

• Drücken Sie den Entriegelungshebel von dem Modul, dass von dem links davon befindlichen
Modul zu trennen ist.
Schieben Sie das zu entfernende Modul auf etwa 1 cm Abstand.
•
