Counter/Posi2; Anschlüsse; Abbildung 17: Counter/Posi2 - Material Nr. 00C6Cb1-1300 - KEB COMBICONTROL C6 Gebrauchsanleitung

COUNTER/POSI2

7 Counter/Posi2
7.1 Counter/Posi2

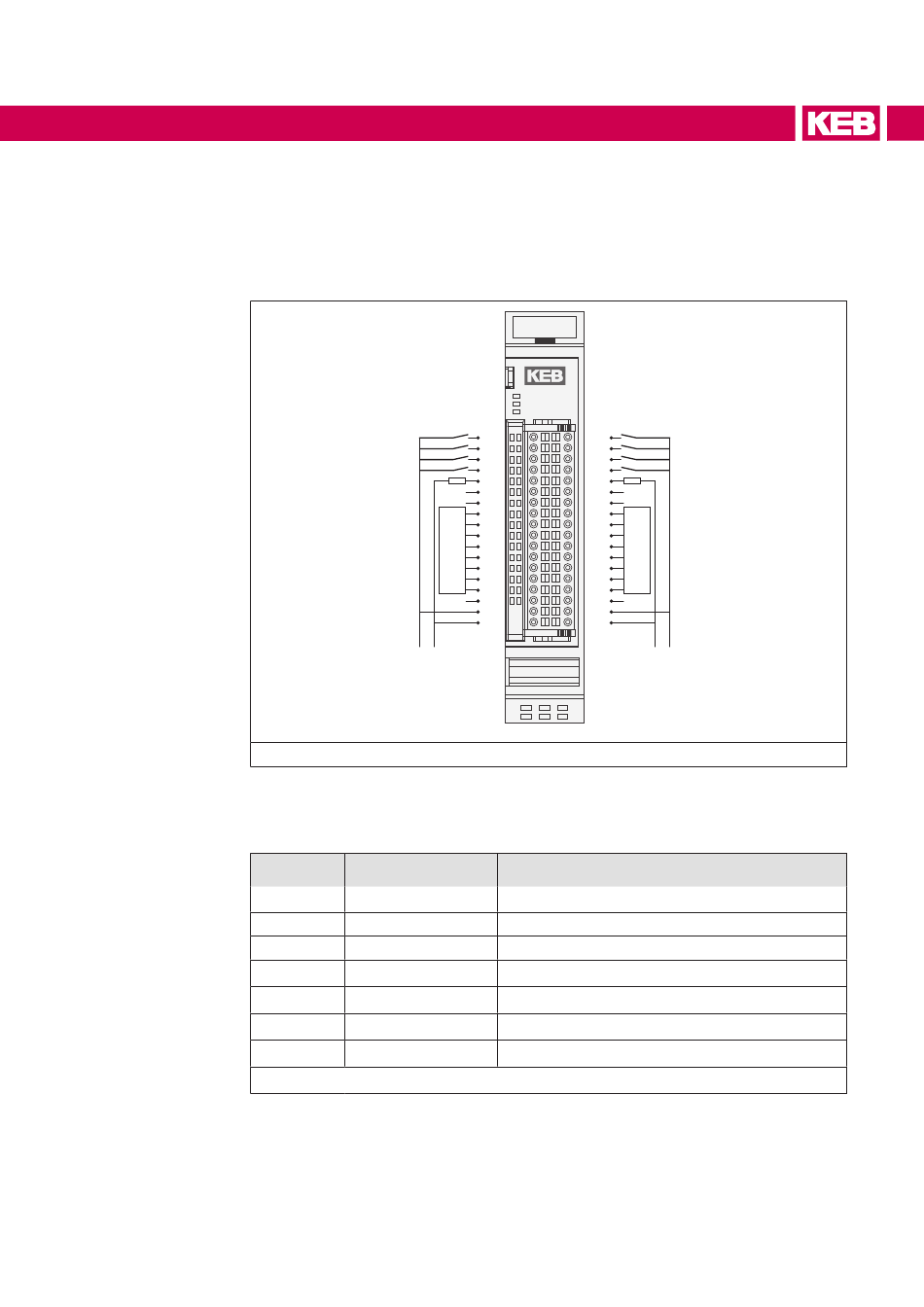

Abbildung 17: Counter/Posi2 - Material Nr. 00C6CB1-1300

7.1.1 Anschlüsse
Klemme
0...3
4
5...6
7...12
13...14
15
16...17
*nicht verwendete Gebersignale an +5V anschließen
EtherCAT
IO
Power
0
1
2
3
4
+ 5
A
out
-
6
A+
7
A-
8
B+
9
B-
10
Ref+
11
Ref-
12
+5V
13
GND
14
24V 15
L+
l+
L -
l-
Counter/Posi 1
L+ L -
Signal Bedeutung
In_0...3 Digitale Eingänge
Out_0 Digitaler Ausgang
A_Out Analoger Ausgang (nur Counter/Posi2)
A, B, Ref Inkrementalgebersignale*
5V Geberversorgung 5V (0,2A Sicherung)
+24V Geberversorgung +24V (0,2A Sicherung)
24V Modulversorgung
0
1
2
3
4
5 +
A
out
-
6
A+
7
A-
8
B+
9
B-
10
Ref+
11
Ref-
12
+5V
13
GND
14
15 24V
L+
L -
Counter/Posi 2
L - L+
