ANAlOGE KEB I/O-MODUlE

9.6.2 Funktion

Das Modul AI 4 PT/NI/Thermo hat 4 analoge Eingänge für Temperatursensoren. Der
Sensortyp kann kanalweise auf Millivoltgeber, Pt100, Pt1000, Ni100, Ni1000 (DIN43760)
und Thermoelement eingestellt werden.

9.6.3 Messwert

Die Ausgabe des Messwertes ist in 0,1°C (Voreinstellung). Alternativ kann die Ausgabe
in Ohm/Volt bzw. als Rohwert gewählt werden.

9.6.4 Optionen einstellen

Die Wandlung der Analogwerte kann DC-synchron (Distributed Clocks) oder SM-syn-
chron (Sync Manager) erfolgen.

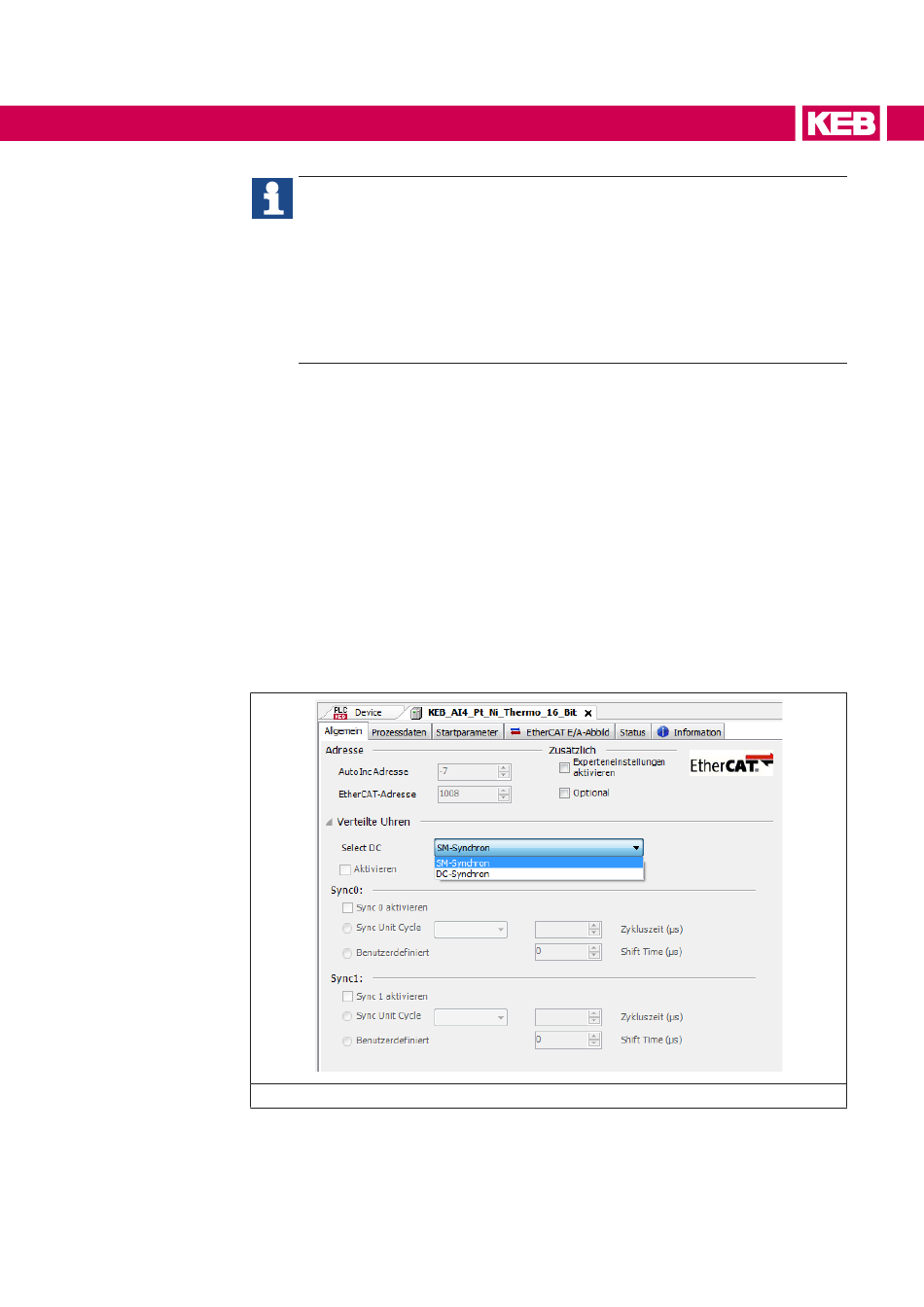

Abbildung 42: Optionen einstellen

Information zur Betriebsart Thermoelement
• Die Fehlermeldungen „Input Low" bzw. „Input High" zeigen nur einen Über- /
Unterschreitung des Temperaturwertebereiches an.
• In der Betriebsart Thermoelement (Typ J,K) wird ein Kurzschluss („Input
Low") nicht erkannt, da die Thermospannung ist so klein, dass es für das
Messergebnis egal ist ob sie kurzgeschlossen ist oder nicht.
• Ein Drahtbruch wird nicht erkannt, hier kann es durch das Floating der Wer-
te im Modul zur Meldung „Input High" oder „Input Low" kommen
167
