DIGITAlE KEB-I/O MODUlE

5.4 DI16

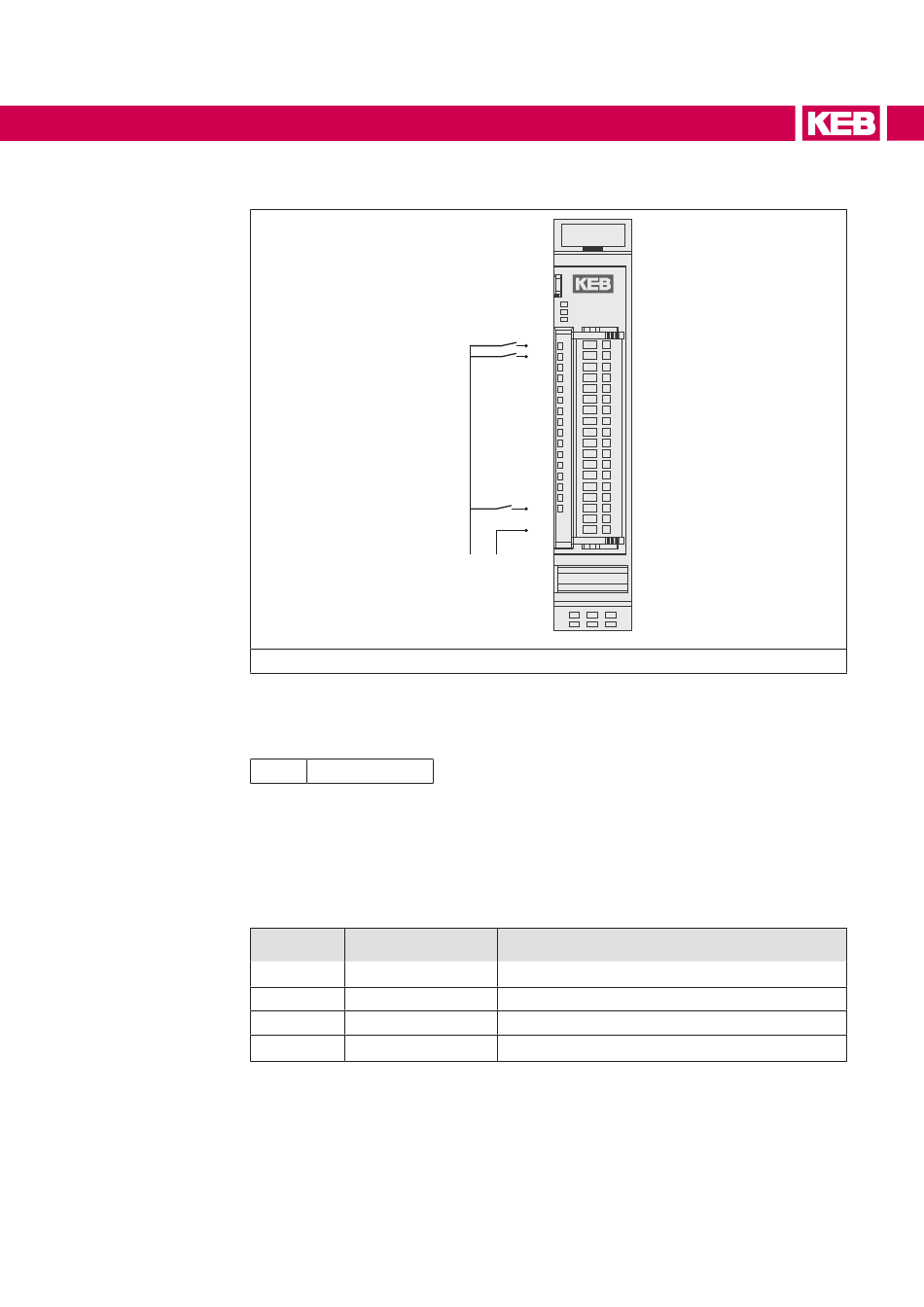

Abbildung 10: DI16 - Material Nr. 00C6CB1-0100

5.4.1 Anschlüsse
Versorgung des Moduls
L-

5.4.2 Statusanzeigen

5.4.2.1 LED „EtherCAT Run"
Die „EtherCAT Run"-LED zeigt den Zustand des EtherCAT-ASICs an.
Zustand
Init
Pre-Op
Safe-Op
Op
5.4.2.2 LED „IO"
Die „IO"-LED ist nicht vorhanden.
L+
0 V
LED, Blinkcode
Aus
Aus/Grün, 1:1
Aus/Grün, 5:1
Grün, Dauerlicht
EtherCAT
0
1
15
L -
l-
L -
Bedeutung
Initialisierungszustand, kein Datenaustausch
Preoperationalzustand, kein Datenaustausch
Safeoperationalzustand, Eingänge sind lesbar
Operationalzustand, voller Datenaustausch
51
