ANAlOGE KEB I/O-MODUlE

9.5.2 Funktion

Das Modul AI8-I hat 8 analoge Eingänge für Stromsignale. Der Messbereich kann kanal-
weise auf 0 bis 20 mA oder 4 bis 20 mA eingestellt werden.
9.5.3 Analoge Eingänge
Die digitalisierten Eingangswerte finden Sie in folgenden Variablen:
Variable
AnalogInputn

9.5.4 Messwert

Strommode 0-20mA
Strom [mA]
0
10
20
Strommode 4-20mA
Strom [mA]
4
12
20

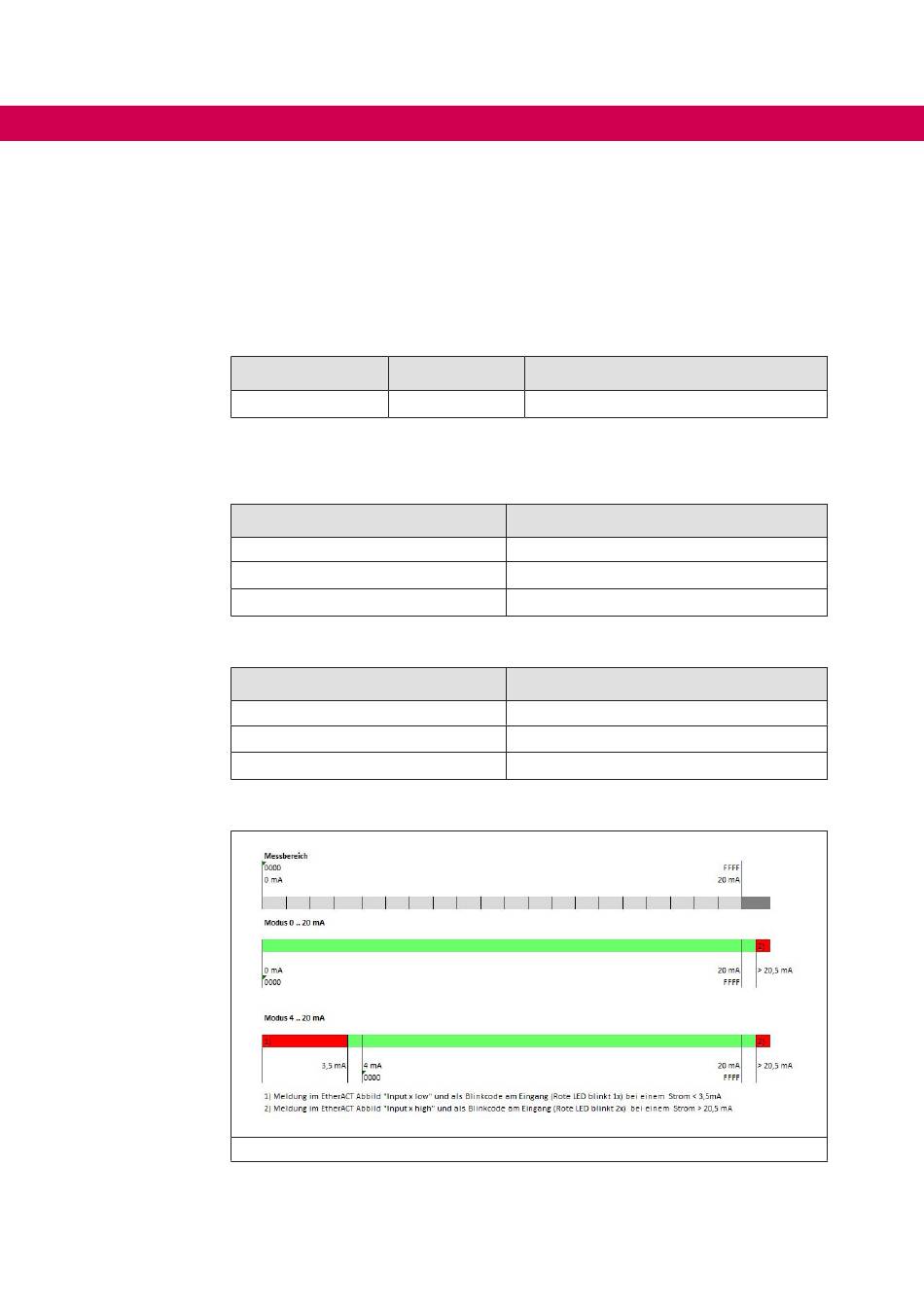

Abbildung 40: Messwerte, Variablenwert und Status AI8-I CoE
158
Datentyp Bedeutung
INT Messwert von Kanal n (n= 0...7)
Wert [Hex]
0x0
0x7FFF
0xFFFF
Wert [Hex]
0x0
0x7FFF
0xFFFF
