ANAlOGE KEB I/O-MODUlE

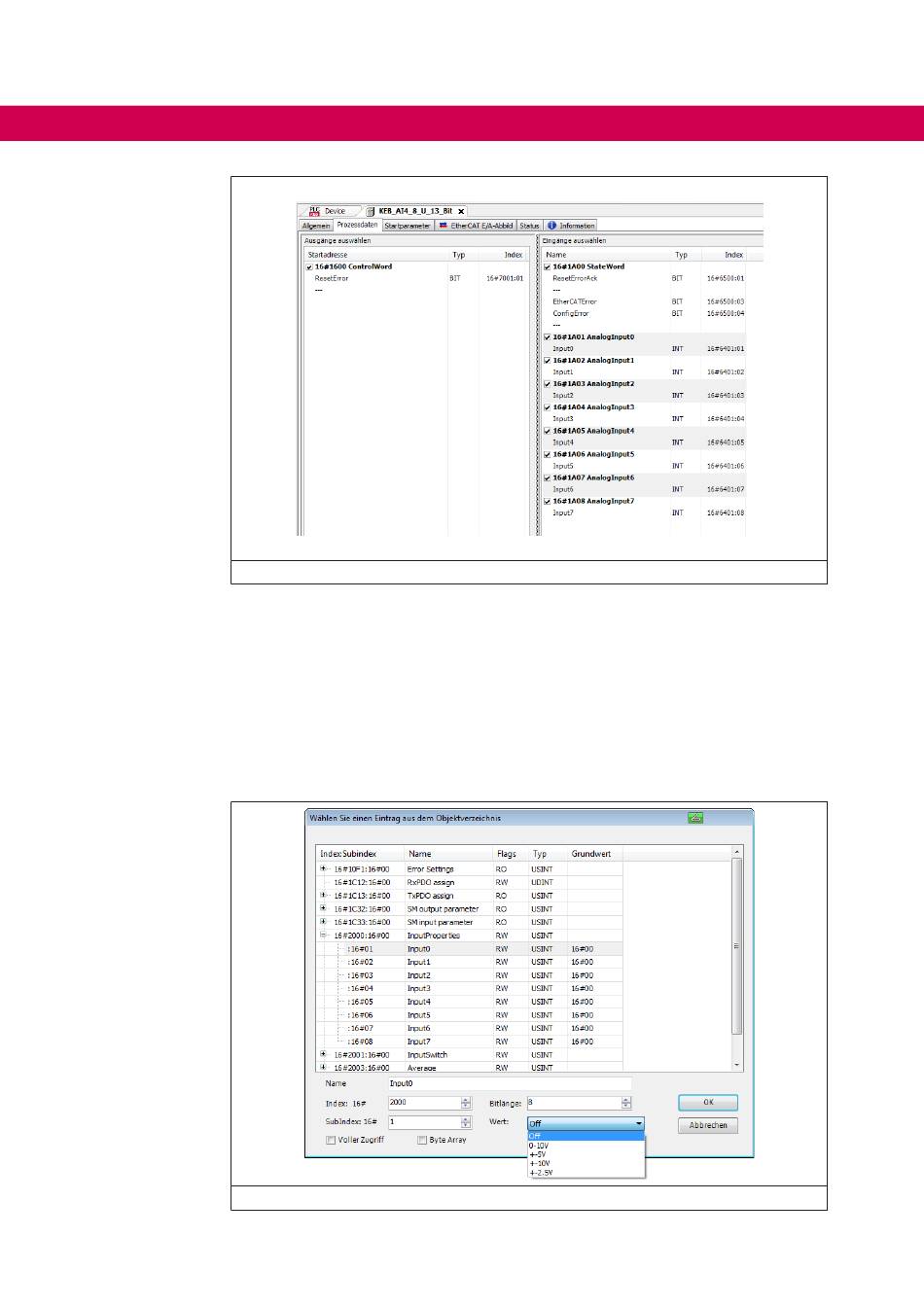

Abbildung 28: Optionen einstellen

Für Informationen und Einstellungen sind Servicedatenobjekte eingerichtet.
Einstellungen für das AI4/8-U 16Bit-Modul, wie die Eigenschaften der einzelnen Eingän-
ge, können bereits offline im Konfigurator unter „Startparameter" vorgenommen werden.
Diese werden dann vom EtherCATMaster beim Startup ausgeführt.
Mit den für den EtherCAT-Master zu Verfügung stehenden SDO-Transfer-Bausteinen
besteht auch die Möglichkeit, Einstellungen zur Laufzeit vorzunehmen.
Betätigen Sie die Schaltfläche „Hinzufügen...", wählen das Objekt aus und stellen Sie
den gewünschten Wert ein.

Abbildung 29: Einstellungen

130
