5.9 DO08 Relay NO 230 VAC

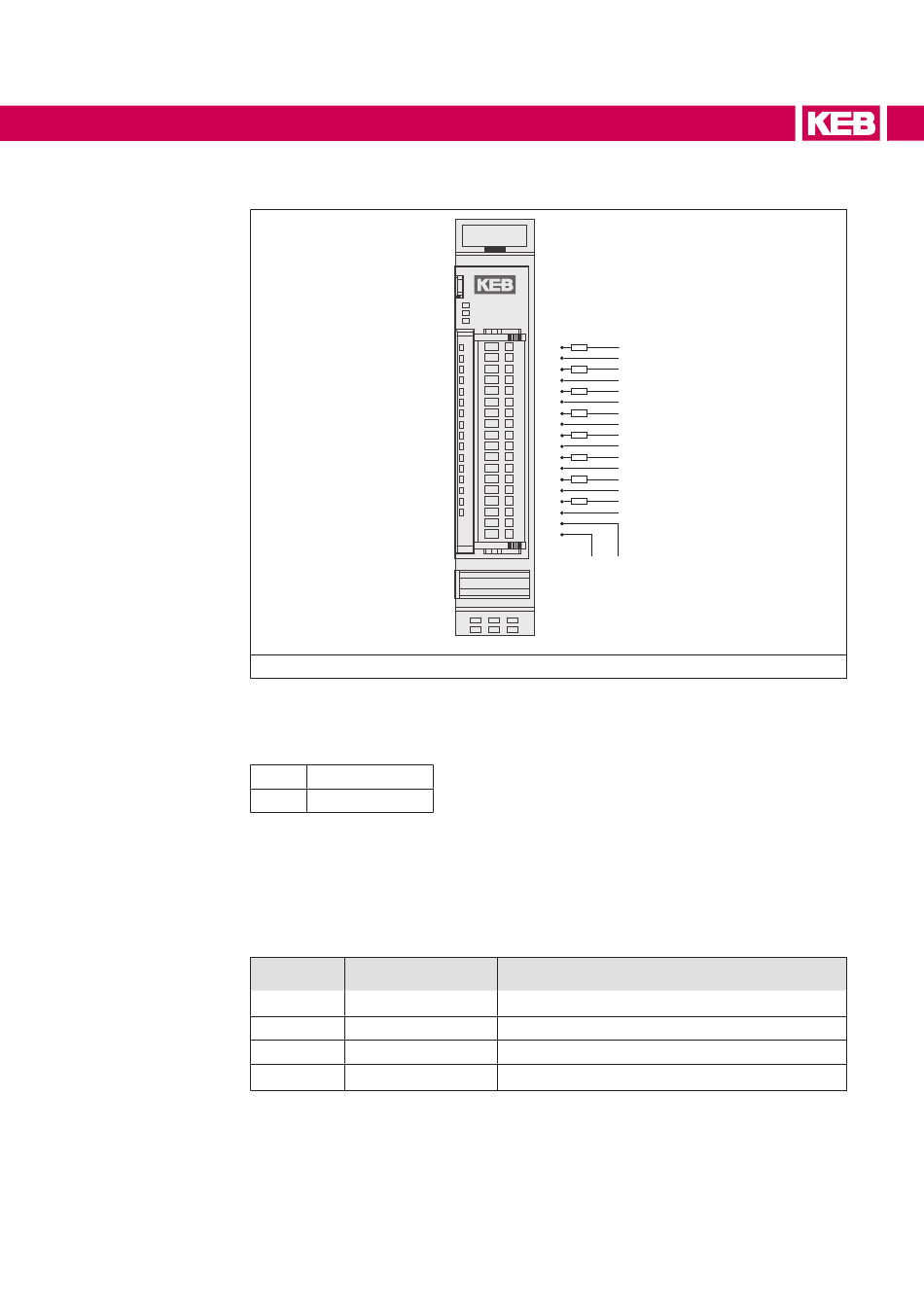

Abbildung 15: DO8 Relay NO 230 V - Material Nr. 00C6CB1-1700
5.9.1 Anschlüsse
Versorgung des Moduls
L+
L-

5.9.2 Statusanzeigen

5.9.2.1 LED „EtherCAT Run"
Die „EtherCAT Run"-LED zeigt den Zustand des EtherCAT-ASICs an.
Zustand
Init
Pre-Op
Safe-Op
Op
EtherCAT
IO
Power
l+
l-
24 V DC
0 V
LED, Blinkcode
Aus
Aus/Grün, 1:1
Aus/Grün, 5:1
Grün, Dauerlicht
0 L
N
1
2 L
3 N
L
4
N
5
6 L
7 N
8 L
9 N
10 L
11 N
L
12
13 N
L
14
15 N
L+
L -
L- L +
Bedeutung
Initialisierungszustand, kein Datenaustausch
Preoperationalzustand, kein Datenaustausch
Safeoperationalzustand, Eingänge sind lesbar
Operationalzustand, voller Datenaustausch
