ANAlOGE KEB I/O-MODUlE

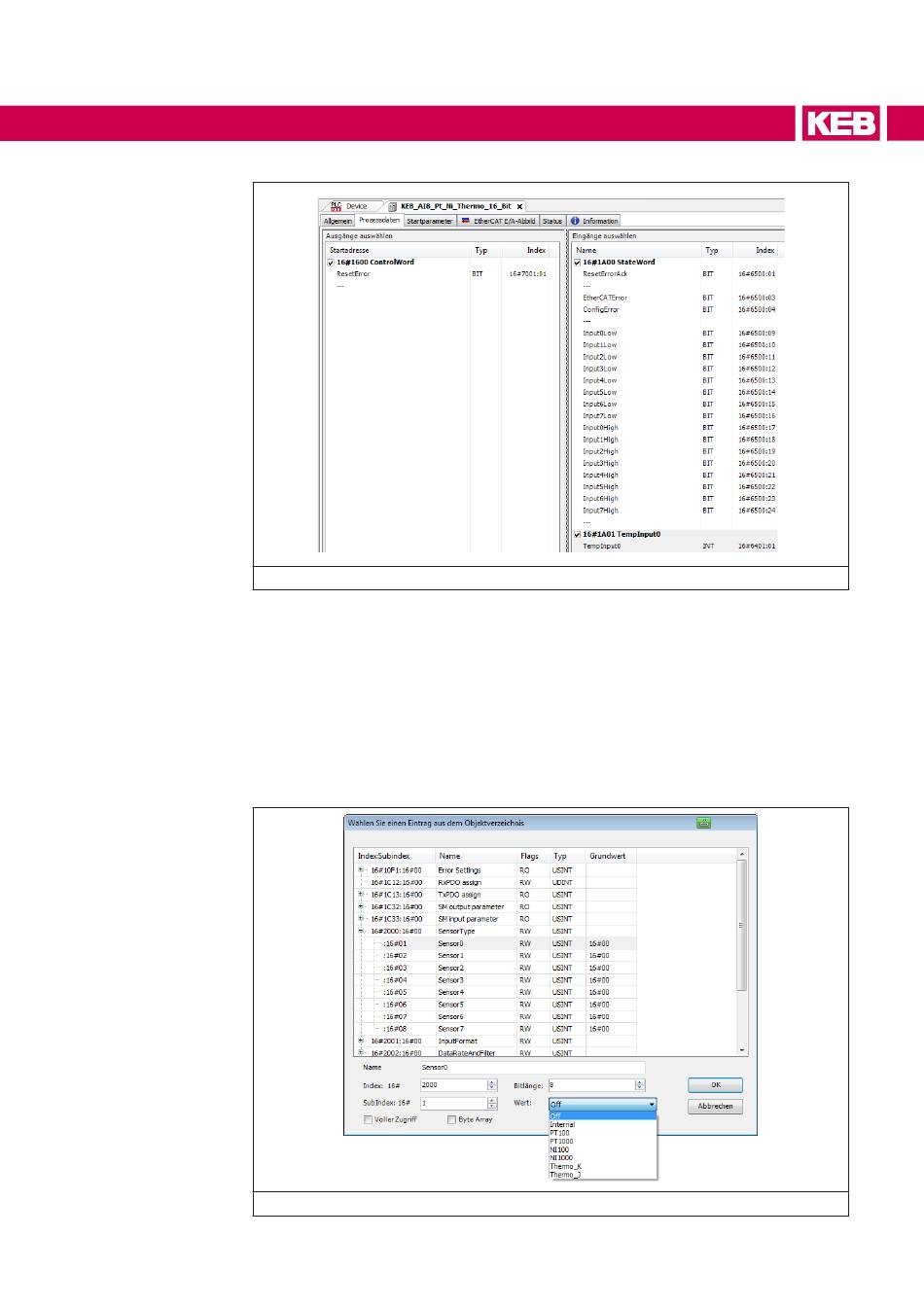

Abbildung 47: Optionen einstellen

Für Informationen und Einstellungen sind Servicedatenobjekte eingerichtet.
Einstellungen für das AI8-Pt/Ni/Thermo-Modul, wie die Eigenschaften der einzelnen
Eingänge, können bereits offline im Konfigurator unter „Startparameter" vorgenommen
werden. Diese werden dann vom EtherCAT-Master beim Startup ausgeführt.
Mit den für den EtherCAT-Master zu Verfügung stehenden SDO-Transfer-Bausteinen
besteht auch die Möglichkeit, Einstellungen zur Laufzeit vorzunehmen.
Betätigen Sie die Schaltfläche „Hinzufügen...", wählen das Objekt aus und stellen Sie
den gewünschten Wert ein.

Abbildung 48: Einstellungen

181
