ANAlOGE KEB I/O-MODUlE

9.2 AI4/8-U 13 Bit (CoE)

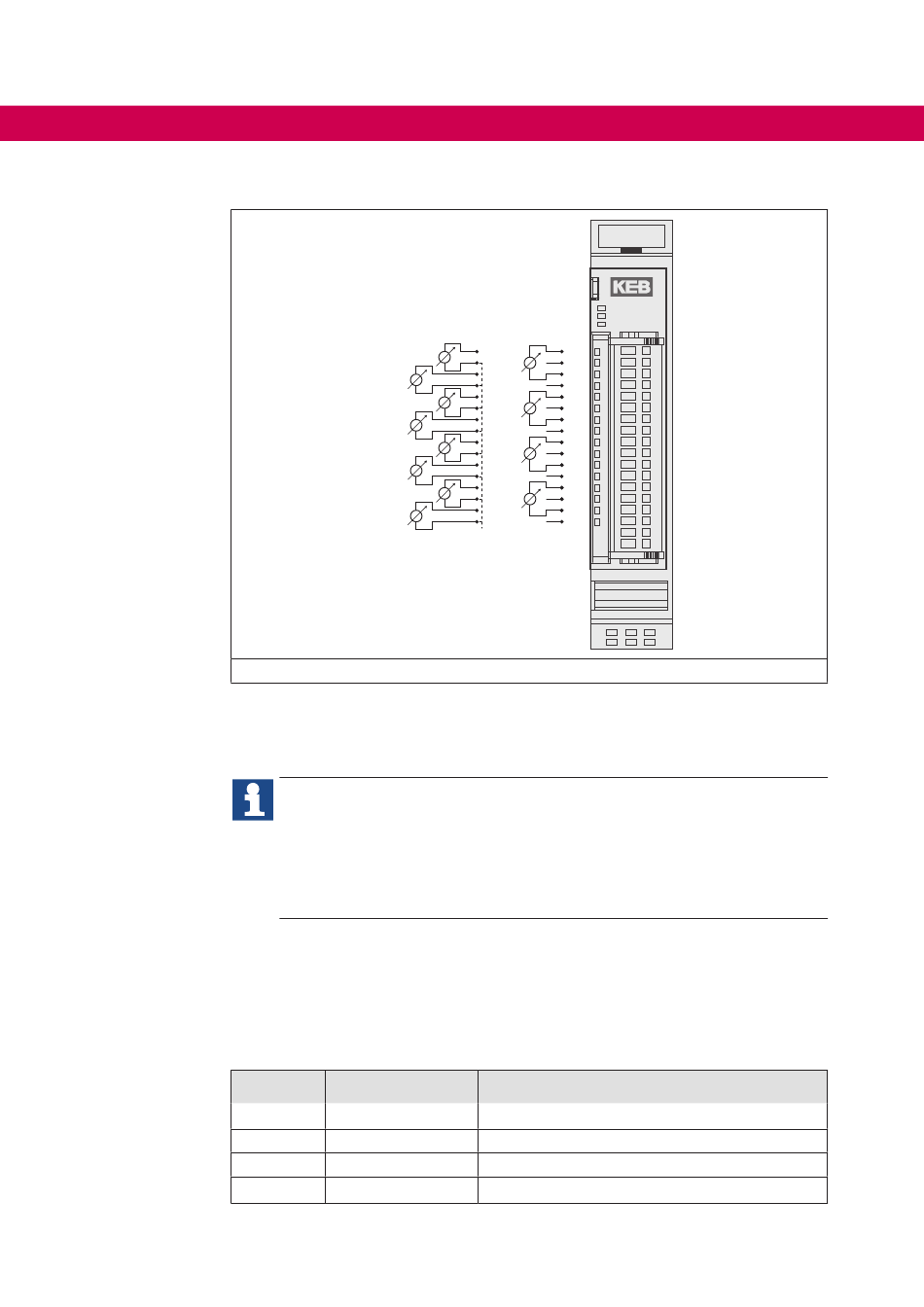

Abbildung 26: I/O-Modul AI4/8-U 13 Bit (CoE) - Material Nr. 00C6CC1-1500
Anschlüsse
Das Modul benötigt keinen extra 24V-Anschluss. Die Versorgung des Moduls erfolgt
über den E-Bus-Stecker.

9.2.1 Statusanzeigen

9.2.1.1 LED „EtherCAT Run"
Die „EtherCAT Run"-LED zeigt den Zustand des EtherCAT-ASICs an.
Zustand
Init
Pre-Op
Safe-Op
Op
126
=
CH 0
=
CH 1
=
CH 2
=
CH 3
=
CH 4
=
CH 5
CH 6 =
=
CH 7
U
single
Das Modul 00C6CC1-1500 KEB Remote I/O AI4/8-U 13Bit (CoE) ist der nicht
kompatible Nachfolger des Moduls 00C6CC1-0300 KEB Remote I/O AI4/8-U
13Bit.
Das Modul ist ETG-konform.
Wenn ein Modul 00C6CC1-0300 KEB Remote I/O AI4/8-U 13Bit durch ein Modul
00C6CC1-1500 KEB Remote I/O AI4/8-U 13Bit (CoE) ersetzt werden soll, sind
Veränderungen im Steuerungsprogramm des EtherCATMasters notwendig.
LED, Blinkcode
Aus
Aus/Grün, 1:1
Aus/Grün, 5:1
Grün, Dauerlicht
EtherCAT
IO
0 0
=
1 1
CH 0
2 2
3 3
4 4
=
5 5
CH 2
6 6
7 7
8 8
9 = 9
CH 4
10 10
11 11
12 12
=
13 13
CH 6
14 14
15 15
Ground
U
diff
Bedeutung
Initialisierungszustand, kein Datenaustausch
Preoperationalzustand, kein Datenaustausch
Safeoperationalzustand, Eingänge sind lesbar
Operationalzustand, voller Datenaustausch
