BUSKOPPlER UND EXTENDER

4 Buskoppler und Extender

4.1 Buskoppler

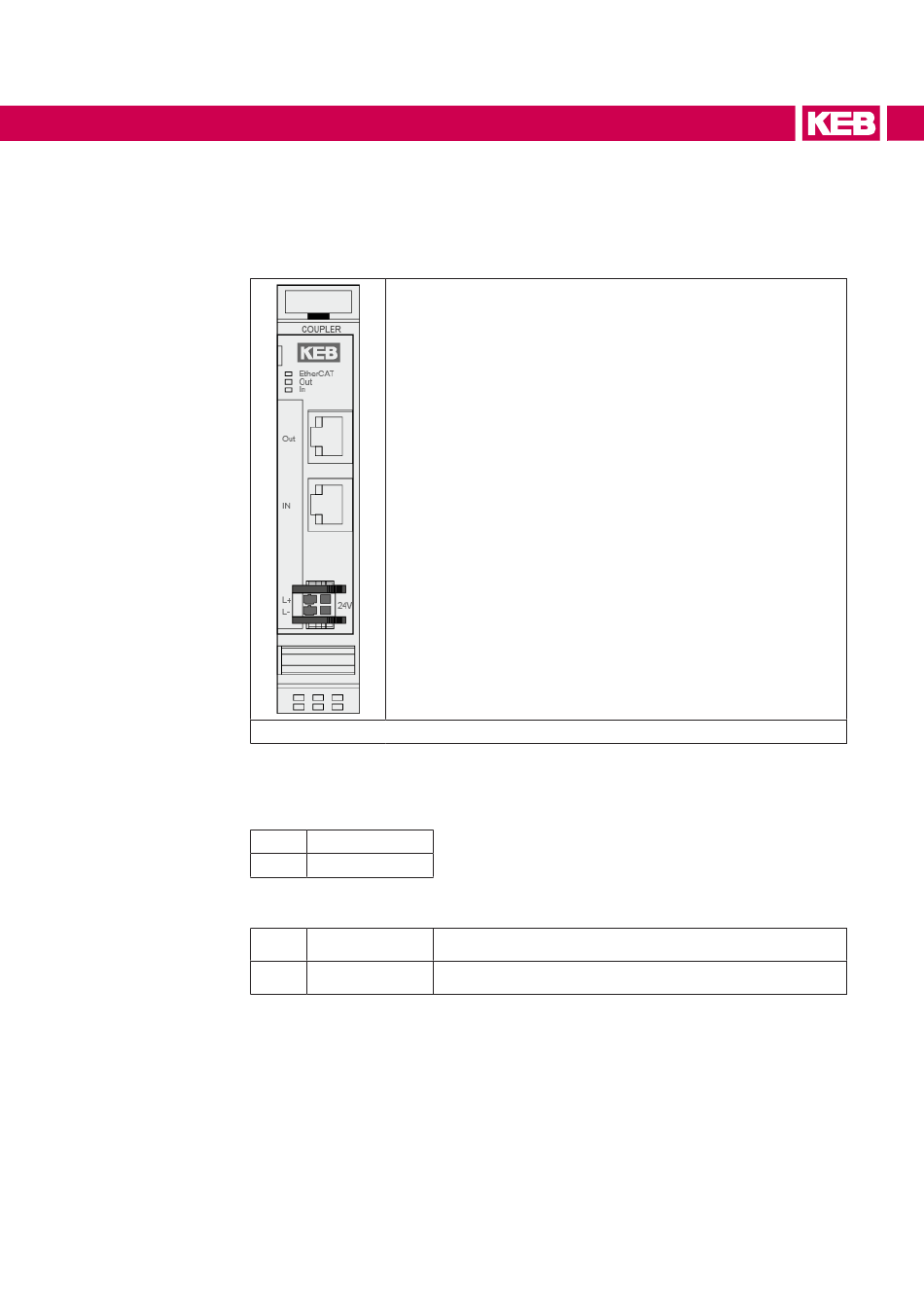

Abbildung 3:
4.1.1 Anschlüsse
Versorgung des Moduls
L+
L-
EtherCAT
IN
OUT
Im KEB Buskoppler Modul erfolgt die Wandlung der Übertragungs-
physik von Twisted Pair auf LVDS (E-Bus) und die Erzeugung der
Systemspannungen für die LVDS-Module. Auf der einen Seite
werden die im Officebereich üblichen 100 Base TX-Leitungen, auf
der anderen Seite nacheinander die KEB-I/O Module für die Pro-
zesssignale angeschlossen. Dabei bleibt das Ethernet EtherCAT-
Protokoll bis in das einzelne letzte I/O-Modul erhalten. Am Ende
des modularen Gerätes wird die Verbindung von Hin- und Rück-
leitung automatisch geschlossen, so dass am zweiten Port des
Buskopplers wieder mit einer 100 Base TX-Leitung das nächste
EtherCAT-Gerät angeschlossen werden kann.
Buskoppler - Material Nr. 00C6CA1-0100
24 V DC
0 V
RJ45-Buchse Eingang (vom vorherigen EtherCAT-Gerät)
RJ45-Buchse Ausgang (zum nächsten EtherCAT-Gerät)
