Ai4-I - 12 Bit (Coe) - KEB COMBICONTROL C6 Gebrauchsanleitung

ANAlOGE KEB I/O-MODUlE

9.4 AI4-I - 12 Bit (CoE)

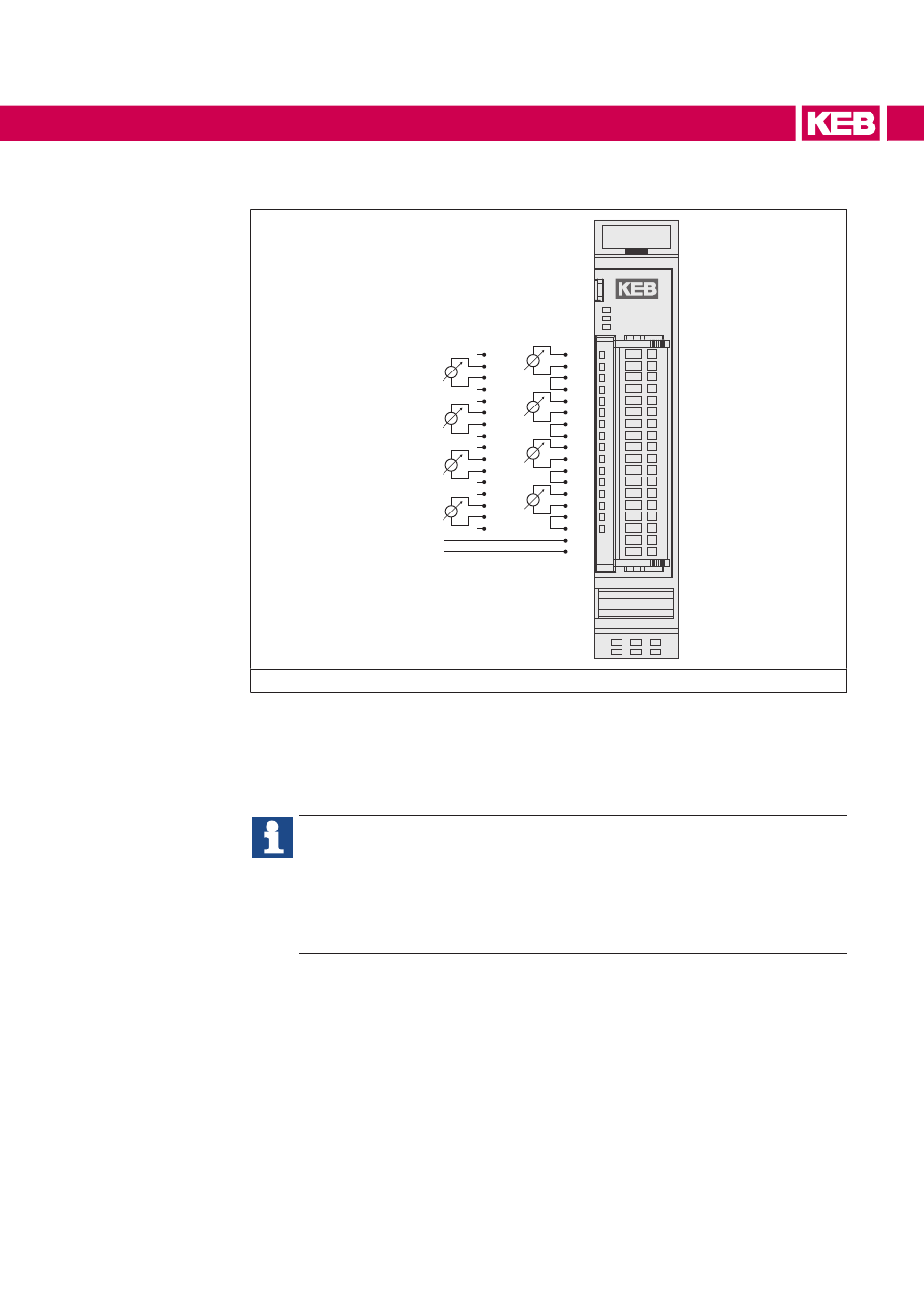

Abbildung 34: I/O-Modul AI4-I - Material Nr. 00C6CC1-1300
Anschlüsse
Der 24V-Anschluss dient der Versorgung der Geber.
Die Versorgung des Moduls erfolgt über den E-Bus-Stecker.
24V
+
=
CH 0
0V
24V
+
=
CH 1
0V
24V
+
=
CH 2
0V
24V
+
=
CH 3
0V
aktiv/active
Das Modul 00C6CC1-1300 KEB Remote I/O AI4-I 12Bit (CoE) ist der nicht kom-
patible Nachfolger des Moduls 00C6CC1-0100 KEB Remote I/O AI4-I 12Bit.
Das Modul ist ETG-konform.
Wenn ein Modul 00C6CC1-0100 KEB Remote I/O AI4-I 12Bit durch ein Modul
00C6CC1-1300 KEB Remote I/O AI4-I 12Bit (CoE) ersetzt werden soll, sind Ver-
änderungen im Steuerungsprogramm des EtherCAT-Masters notwendig.
EtherCAT
IO
Power
24V
0 0
=
+
1 1
- -
2 2
CH 0
0V
3 3
24V
4 4
=
+
5 5
- -
6 6
CH 1
0V
7 7
24V
8 8
=
+
9 9
- -
10 10
CH 2
0V
11 11
24V
12 12
=
+
13 13
- -
14 14
CH 3
0V
15 15
L+
l+
L -
l-
passiv/passive
147
