Relaisausgänge - Danfoss VLT HVAV FC 102 Produkthandbuch

Elektrische Installation

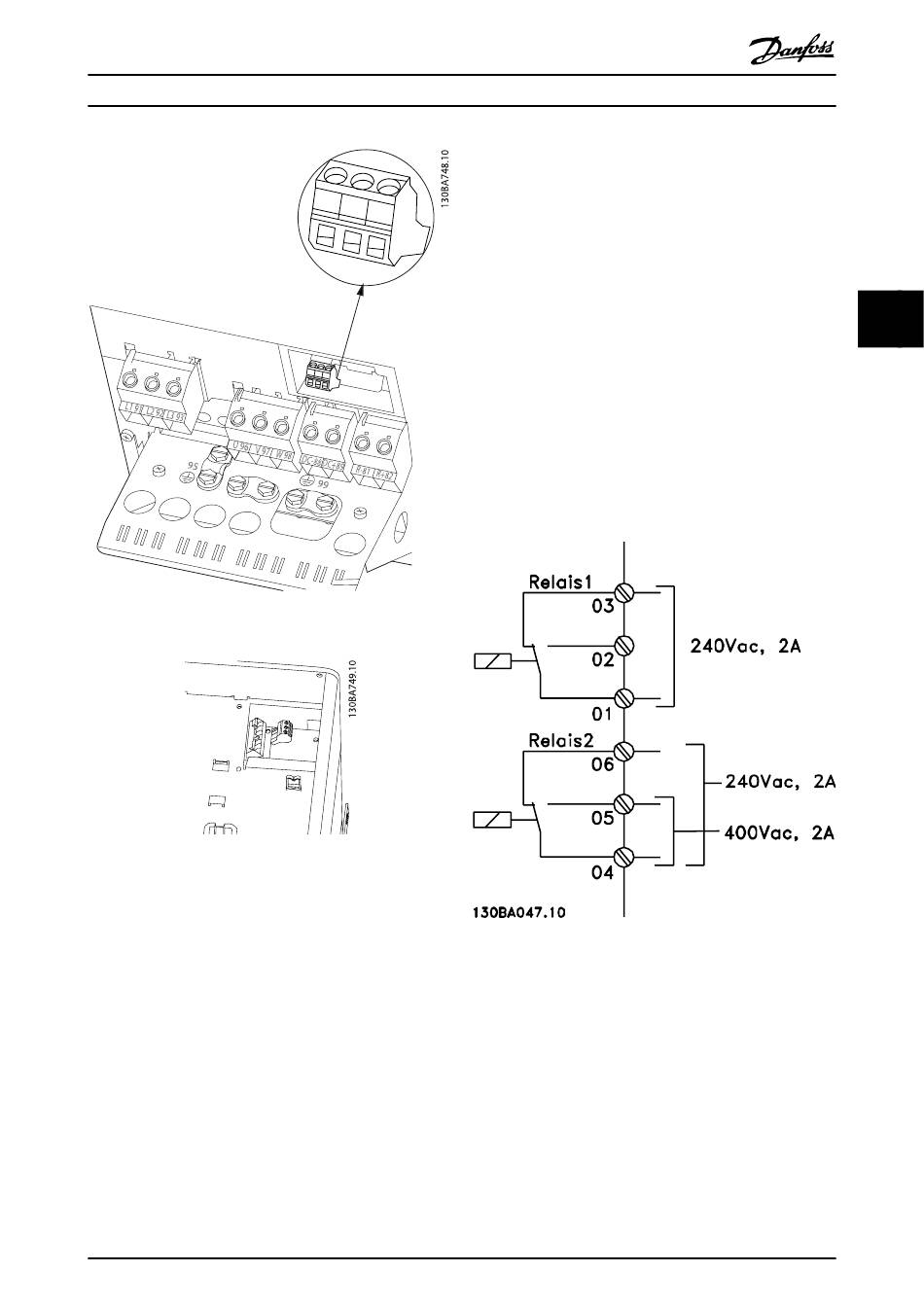

Abbildung 4.30: Klemmen für Relaisanschluss B4.
Abbildung 4.31: Klemmen für Relaisanschlüsse C3 und C4. Befinden
sich in der oberen rechten Ecke des Frequenzumrichters.
Produkthandbuch für VLT
4.1.23 Relaisausgänge
Relais 1
Relais 2
Relais 1 und Relais 2 werden in Par. 5-40 Relaisfunktion,
Par. 5-41 Ein Verzög., Relais und Par. 5-42 Aus Verzög., Relais
programmiert.
Zusätzliche Relaisausgänge bietet Optionsmodul MCB 105.
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
•
Klemme 01: Common (Bezugspotential)
•
Klemme 02: 240 VAC (Schließer)
•
Klemme 03: 240 VAC (Öffner)
•
Klemme 04: Common (Bezugspotential)
•
Klemme 05: 400 VAC (Schließer)
•
Klemme 06: 240 VAC (Öffner)
4 4
