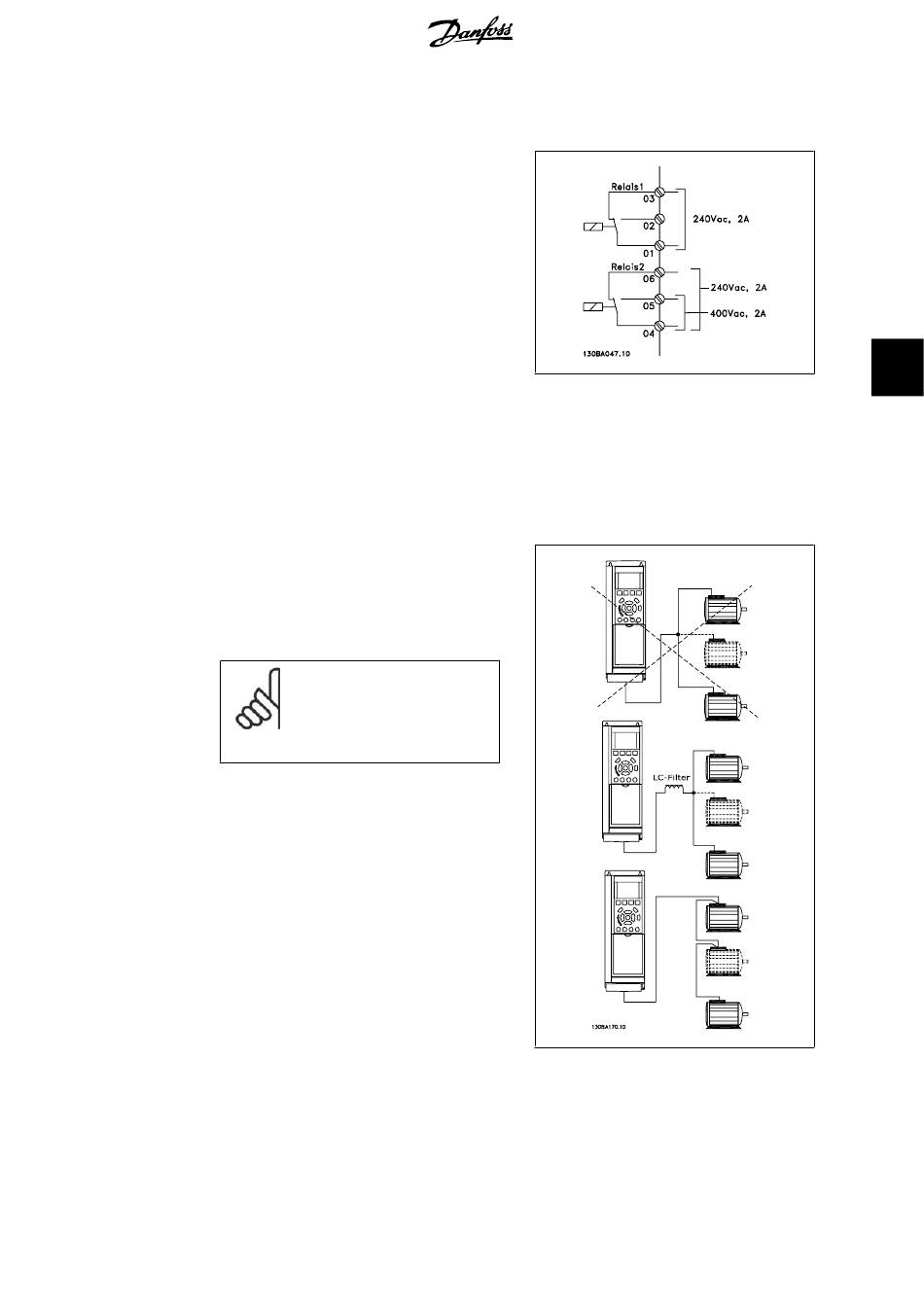

5.4.4. Relaisausgänge
Relais 1
•
•
•
Relais 2
•
•
•
Relais 1 und Relais 2 werden in Par. 5-40, 5-41
und 5-42 programmiert.
Zusätzliche Relaisausgänge bietet Optionsmo-
dul MCB 105.

5.4.5. Parallelschaltung von Motoren

Der Frequenzumrichter kann mehrere parallel
geschaltete Motoren steuern. Der Gesamt-
strom der Motoren darf den maximalen Aus-
gangsnennstrom I
nicht übersteigen.
Beim Start und bei niedrigen Drehzahlen kön-
nen möglicherweise Probleme auftreten,
wenn die Motorgrößen sehr unterschiedlich
sind, da bei kleinen Motoren der relativ hohe
ohmsche Widerstand im Stator eine höhere
Spannung beim Start und bei niedrigen Dreh-
zahlen erfordert.
Das elektronisch thermische Relais (ETR) des
Frequenzumrichters kann bei parallel geschal-
teten Motoren nicht als Motor-Überlastschutz
für die einzelnen Motoren des Systems ver-
wendet werden. Ein zusätzlicher Motorschutz,
z. B. Thermistoren in jedem Motor oder ein-
zelne thermische Relais sind deshalb vorzuse-
hen (Motorschutzschalter sind als Schutz nicht
geeignet).
®
HVAC Drive
Klemme 01: gemeinsamer Kontakt
Klemme 02: 240 VAC (Schließer)
Klemme 03: 240 VAC (Öffner)
Klemme 04: gemeinsamer Kontakt
Klemme 05: 400 VAC (Schließer)
Klemme 06: 240 VAC (Öffner)
des Frequenzumrichters
INV
ACHTUNG!
Bei parallel geschalteten Moto-
ren kann Par. 1-02 Automati-
sche Motoranpassung (AMA)
nicht benutzt werden.
