4.
Achten Sie darauf, dass die Position der beiden Einkerbungen
der Kontaktleiste des DIMM-Moduls mit den Erhebungen des
Sockels übereinstimmt. Schieben Sie das Modul senkrecht in die
seitlichen Führungen des Sockels, und drücken Sie das Modul
vorsichtig herunter.

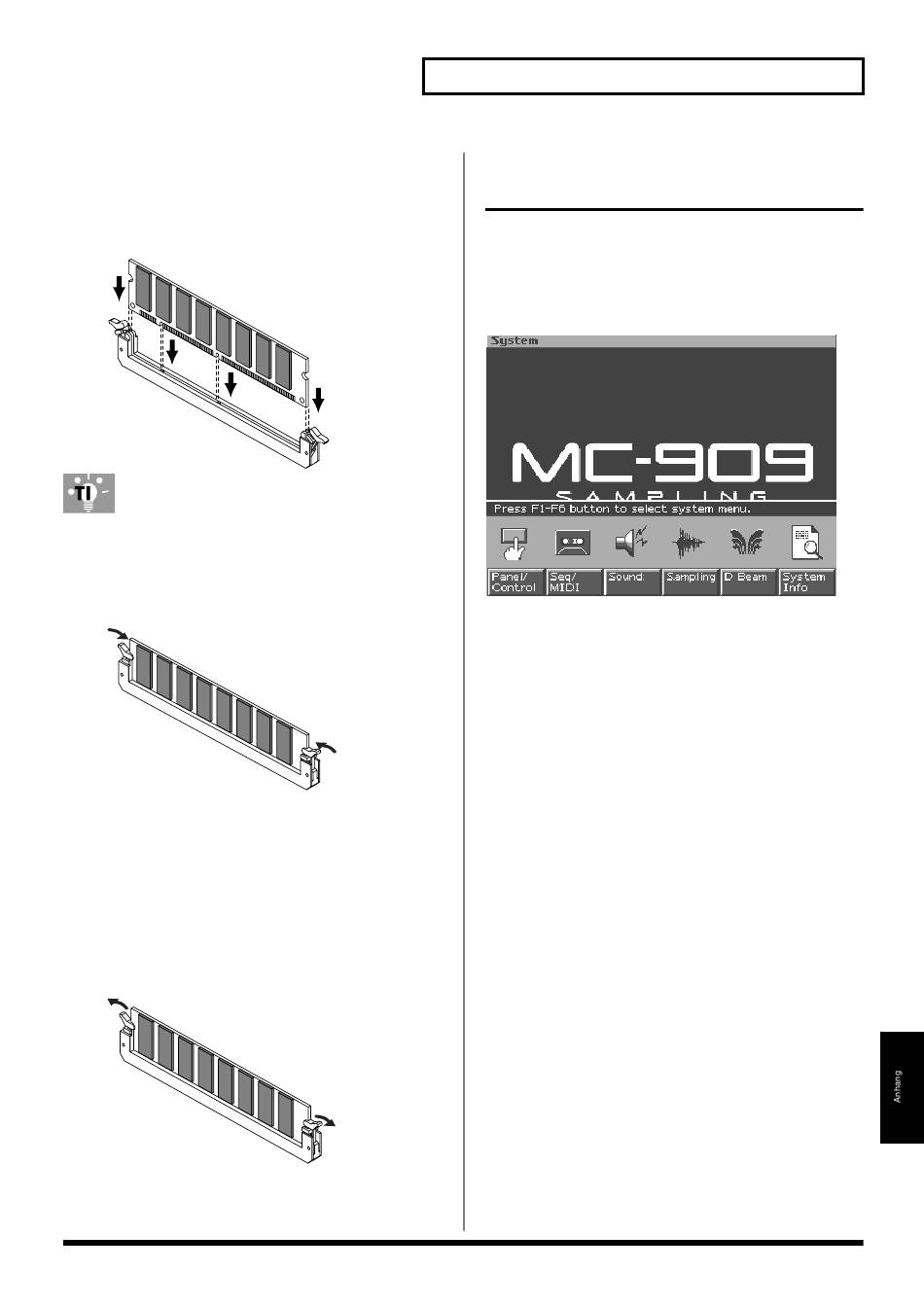

fig.DIMM-02
P
Wenn Sie Schwierigkeiten beim Einführen des Moduls haben,
probieren Sie es erneut, indem Sie erst die eine Ecke ein wenig in die
seitlich Führung stecken und dann die andere Seite positionieren.
5.
Drücken Sie die beiden weissen Halter nach oben, so dass das
DIMM-Modul arretiert ist.
fig.DIMM-03
6.
Benutzen Sie die in Schritt 2 gelösten Schrauben und befestigen
Sie damit wieder das Abdeckblech auf der MC-909 Unterseite.
Entfernen des Speichermoduls
1.
Öffnen Sie die Abdeckung der MC-909 Unterseite wie beim
Einbau des Speichermoduls.
2.
Drücken Sie gleichzeitig die beiden weissen Halter DIMM-
Sockel seitwärts nach unten.
fig.DIMM-04
3.
Entfernen Sie das Modul aus dem Sockel.
4.
Befestigen Sie wieder das Abdeckblech auf der MC-909 Unterseite.
Erweitern des Sample-Speichers
Überprüfen auf korrekten
Speicher-Einbau
1.
Schalten Sie die MC-909 ein. Siehe Ein- und Ausschalten (S. 17)
2.
Drücken Sie [MENU].
3.
Markieren Sie mit [CURSOR] „System".
4.
Drücken Sie [ENTER], damit das System Display erscheint.
fig.6-02
5.
Drücken Sie [F6 (System Info)].
6.
Drücken Sie [F2 (Memory Info)].
Überprüfen Sie, ob im Display die richtige Speicherkapa-
zität des installierten DIMM-Moduls angezeigt wird.
7.
Drücken Sie [F6 (Close)], um zum System-Display zu gelangen.
8.
Drücken Sie [EXIT], um das System Menu zu verlassen.
* Wenn nicht die richtige Speichergrösse angezeigt wird, ist das
Modul evtl. nicht richtig eingebaut. Schalten Sie die MC-909
aus (S. 17), und installieren Sie das Modul korrekt.
Spezifikationen für nutzbare DIMM-Module
Pin-Anzahl:
168-pin
Taktfrequenz:
100 MHz (PC100 CL=2)
133 MHz (PC133 CL=3)
Spannung:
3.3 V
Speichergrössen: 128 MB
256 MB
Einbauhöhe:
38 mm oder weniger
Die MC-909 wurde unter dem Gesichtspunkt entwickelt,
Standard-Module mit den angegebenen Spezifikationen
benutzen zu können. Dennoch können wir keine Garantie
dafür geben, dass alle Module mit diesen Spezifikationen
funktionieren. Beachten Sie bitte, dass selbst bei Erfüllung
dieser
Spezifikationen
Unterschiede
Bestimmungszweck von Speichermodulen bestehen können,
die eine korrekte Arbeitsweise in der MC-909 verhindern.
im
Design
und
