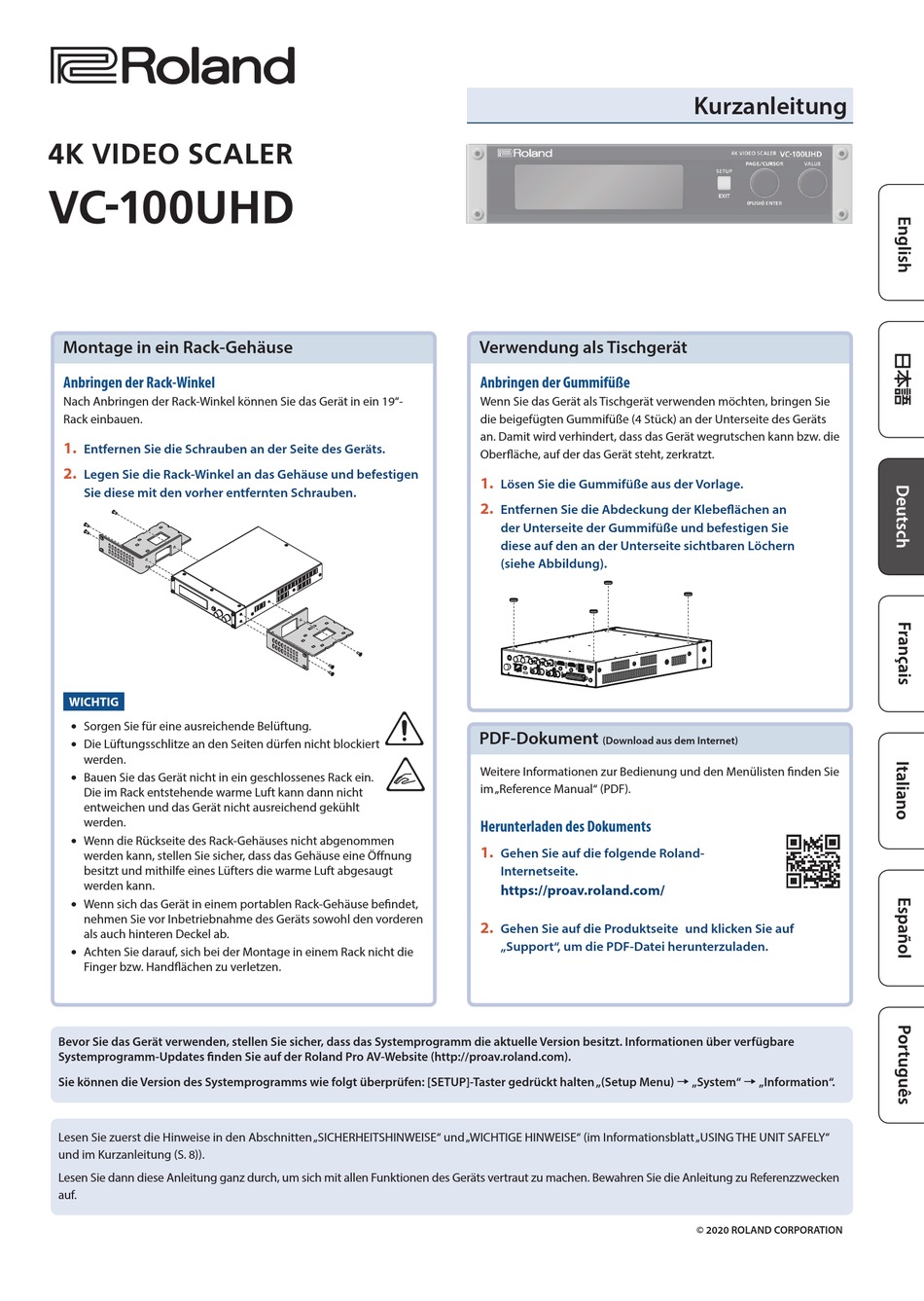

Roland VC-100UHD Kurzanleitung

Montage in ein Rack-Gehäuse
Anbringen der Rack-Winkel
Nach Anbringen der Rack-Winkel können Sie das Gerät in ein 19"-
Rack einbauen.
1.
Entfernen Sie die Schrauben an der Seite des Geräts.
2.
Legen Sie die Rack-Winkel an das Gehäuse und befestigen
Sie diese mit den vorher entfernten Schrauben.
WICHTIG
5 Sorgen Sie für eine ausreichende Belüftung.
5 Die Lüftungsschlitze an den Seiten dürfen nicht blockiert
werden.
5 Bauen Sie das Gerät nicht in ein geschlossenes Rack ein.
Die im Rack entstehende warme Luft kann dann nicht
entweichen und das Gerät nicht ausreichend gekühlt
werden.
5 Wenn die Rückseite des Rack-Gehäuses nicht abgenommen
werden kann, stellen Sie sicher, dass das Gehäuse eine Öffnung
besitzt und mithilfe eines Lüfters die warme Luft abgesaugt
werden kann.
5 Wenn sich das Gerät in einem portablen Rack-Gehäuse befindet,
nehmen Sie vor Inbetriebnahme des Geräts sowohl den vorderen
als auch hinteren Deckel ab.
5 Achten Sie darauf, sich bei der Montage in einem Rack nicht die
Finger bzw. Handflächen zu verletzen.
Bevor Sie das Gerät verwenden, stellen Sie sicher, dass das Systemprogramm die aktuelle Version besitzt. Informationen über verfügbare
Systemprogramm-Updates finden Sie auf der Roland Pro AV-Website (http://proav.roland.com).
Sie können die Version des Systemprogramms wie folgt überprüfen: [SETUP]-Taster gedrückt halten „(Setup Menu)0„System"0„Information".
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT SAFELY"
und im Kurzanleitung (S. 8)).
Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken
auf.
Verwendung als Tischgerät
Anbringen der Gummifüße
Wenn Sie das Gerät als Tischgerät verwenden möchten, bringen Sie
die beigefügten Gummifüße (4 Stück) an der Unterseite des Geräts
an. Damit wird verhindert, dass das Gerät wegrutschen kann bzw. die
Oberfläche, auf der das Gerät steht, zerkratzt.
1.
Lösen Sie die Gummifüße aus der Vorlage.
2.
Entfernen Sie die Abdeckung der Klebeflächen an
der Unterseite der Gummifüße und befestigen Sie
diese auf den an der Unterseite sichtbaren Löchern
(siehe Abbildung).
PDF-Dokument
(Download aus dem Internet)
Weitere Informationen zur Bedienung und den Menülisten finden Sie
im „Reference Manual" (PDF).
Herunterladen des Dokuments
1.
Gehen Sie auf die folgende Roland-
Internetseite.
https://proav.roland.com/
2.
Gehen Sie auf die Produktseite und klicken Sie auf
„Support", um die PDF-Datei herunterzuladen.
Kurzanleitung
© 2020 ROLAND CORPORATION
