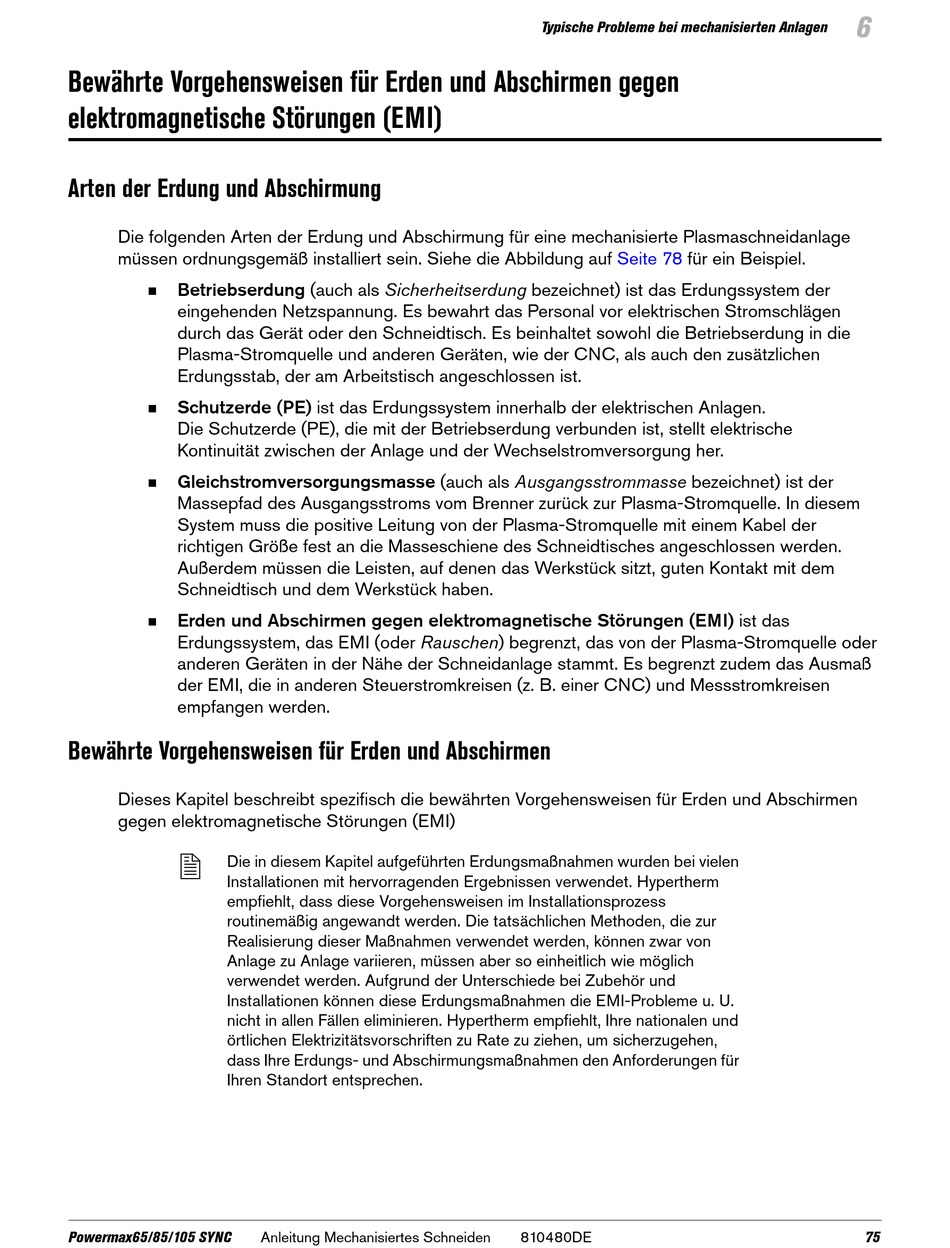

Bewährte Vorgehensweisen für Erden und Abschirmen gegen
elektromagnetische Störungen (EMI)

Arten der Erdung und Abschirmung

Die folgenden Arten der Erdung und Abschirmung für eine mechanisierte Plasmaschneidanlage
müssen ordnungsgemäß installiert sein. Siehe die Abbildung auf
Betriebserdung (auch als Sicherheitserdung bezeichnet) ist das Erdungssystem der

eingehenden Netzspannung. Es bewahrt das Personal vor elektrischen Stromschlägen
durch das Gerät oder den Schneidtisch. Es beinhaltet sowohl die Betriebserdung in die
Plasma-Stromquelle und anderen Geräten, wie der CNC, als auch den zusätzlichen
Erdungsstab, der am Arbeitstisch angeschlossen ist.
Schutzerde (PE) ist das Erdungssystem innerhalb der elektrischen Anlagen.

Die Schutzerde (PE), die mit der Betriebserdung verbunden ist, stellt elektrische
Kontinuität zwischen der Anlage und der Wechselstromversorgung her.
Gleichstromversorgungsmasse (auch als Ausgangsstrommasse bezeichnet) ist der

Massepfad des Ausgangsstroms vom Brenner zurück zur Plasma-Stromquelle. In diesem
System muss die positive Leitung von der Plasma-Stromquelle mit einem Kabel der
richtigen Größe fest an die Masseschiene des Schneidtisches angeschlossen werden.
Außerdem müssen die Leisten, auf denen das Werkstück sitzt, guten Kontakt mit dem
Schneidtisch und dem Werkstück haben.
Erden und Abschirmen gegen elektromagnetische Störungen (EMI) ist das

Erdungssystem, das EMI (oder Rauschen) begrenzt, das von der Plasma-Stromquelle oder
anderen Geräten in der Nähe der Schneidanlage stammt. Es begrenzt zudem das Ausmaß
der EMI, die in anderen Steuerstromkreisen (z. B. einer CNC) und Messstromkreisen
empfangen werden.
Bewährte Vorgehensweisen für Erden und Abschirmen
Dieses Kapitel beschreibt spezifisch die bewährten Vorgehensweisen für Erden und Abschirmen
gegen elektromagnetische Störungen (EMI)

Die in diesem Kapitel aufgeführten Erdungsmaßnahmen wurden bei vielen
Installationen mit hervorragenden Ergebnissen verwendet. Hypertherm
empfiehlt, dass diese Vorgehensweisen im Installationsprozess
routinemäßig angewandt werden. Die tatsächlichen Methoden, die zur
Realisierung dieser Maßnahmen verwendet werden, können zwar von
Anlage zu Anlage variieren, müssen aber so einheitlich wie möglich
verwendet werden. Aufgrund der Unterschiede bei Zubehör und
Installationen können diese Erdungsmaßnahmen die EMI-Probleme u. U.
nicht in allen Fällen eliminieren. Hypertherm empfiehlt, Ihre nationalen und
örtlichen Elektrizitätsvorschriften zu Rate zu ziehen, um sicherzugehen,
dass Ihre Erdungs- und Abschirmungsmaßnahmen den Anforderungen für
Ihren Standort entsprechen.
Powermax65/85/105 SYNC Anleitung Mechanisiertes Schneiden
Typische Probleme bei mechanisierten Anlagen
Seite 78 für ein Beispiel.
