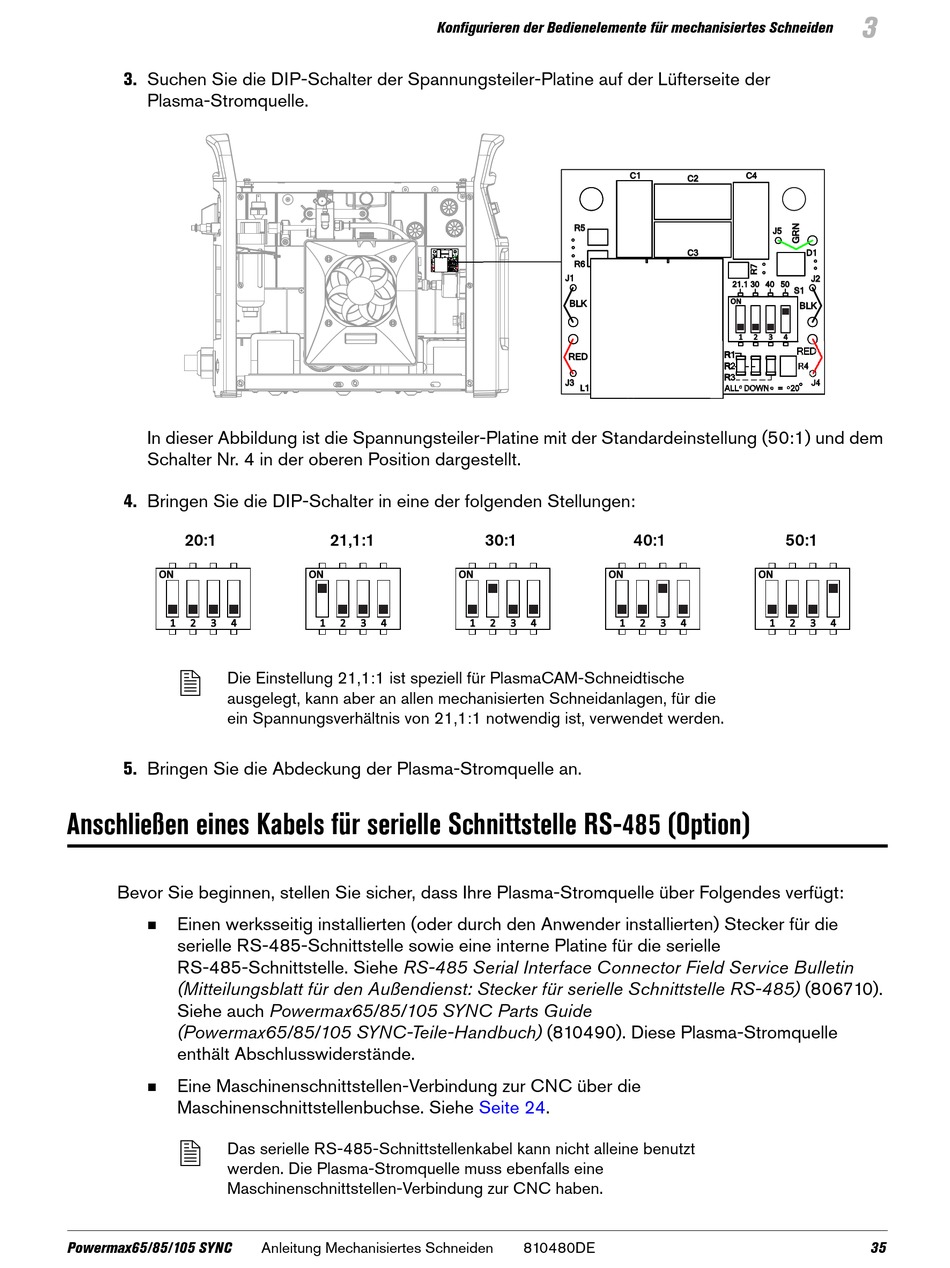

3. Suchen Sie die DIP-Schalter der Spannungsteiler-Platine auf der Lüfterseite der
Plasma-Stromquelle.
In dieser Abbildung ist die Spannungsteiler-Platine mit der Standardeinstellung (50:1) und dem
Schalter Nr. 4 in der oberen Position dargestellt.
4. Bringen Sie die DIP-Schalter in eine der folgenden Stellungen:
20:1

Die Einstellung 21,1:1 ist speziell für PlasmaCAM-Schneidtische
ausgelegt, kann aber an allen mechanisierten Schneidanlagen, für die
ein Spannungsverhältnis von 21,1:1 notwendig ist, verwendet werden.
5. Bringen Sie die Abdeckung der Plasma-Stromquelle an.
Anschließen eines Kabels für serielle Schnittstelle RS-485 (Option)
Bevor Sie beginnen, stellen Sie sicher, dass Ihre Plasma-Stromquelle über Folgendes verfügt:
Einen werksseitig installierten (oder durch den Anwender installierten) Stecker für die

serielle RS-485-Schnittstelle sowie eine interne Platine für die serielle
RS-485-Schnittstelle. Siehe RS-485 Serial Interface Connector Field Service Bulletin
(Mitteilungsblatt für den Außendienst: Stecker für serielle Schnittstelle RS-485) (806710).
Siehe auch Powermax65/85/105 SYNC Parts Guide
(Powermax65/85/105 SYNC-Teile-Handbuch) (810490). Diese Plasma-Stromquelle
enthält Abschlusswiderstände.
Eine Maschinenschnittstellen-Verbindung zur CNC über die

Maschinenschnittstellenbuchse. Siehe

Das serielle RS-485-Schnittstellenkabel kann nicht alleine benutzt
werden. Die Plasma-Stromquelle muss ebenfalls eine
Maschinenschnittstellen-Verbindung zur CNC haben.
Powermax65/85/105 SYNC
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
C1
R5
R6
J1
BLK
RED
J3
21,1:1
Anleitung Mechanisiertes Schneiden
R5
C4
C2
J5
D1
21.1 30 40 50 J2 R6
S1
BLK
RED
ALL DOWN = 20
J1
BLK
RED
J3
L1
30:1
Seite 24.
810480DE
C1 C4
C2
J5
C3 D1
J2
21.1 30 40 50
S1
BLK
RED
X12
R4
J4
ALL DOWN = 20
40:1 50:1
