Seite 1

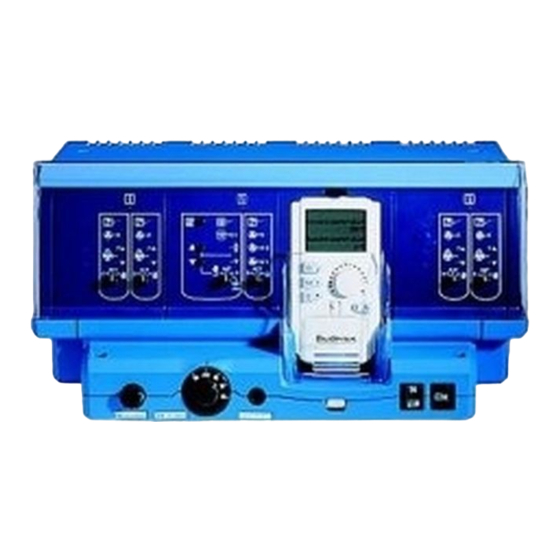

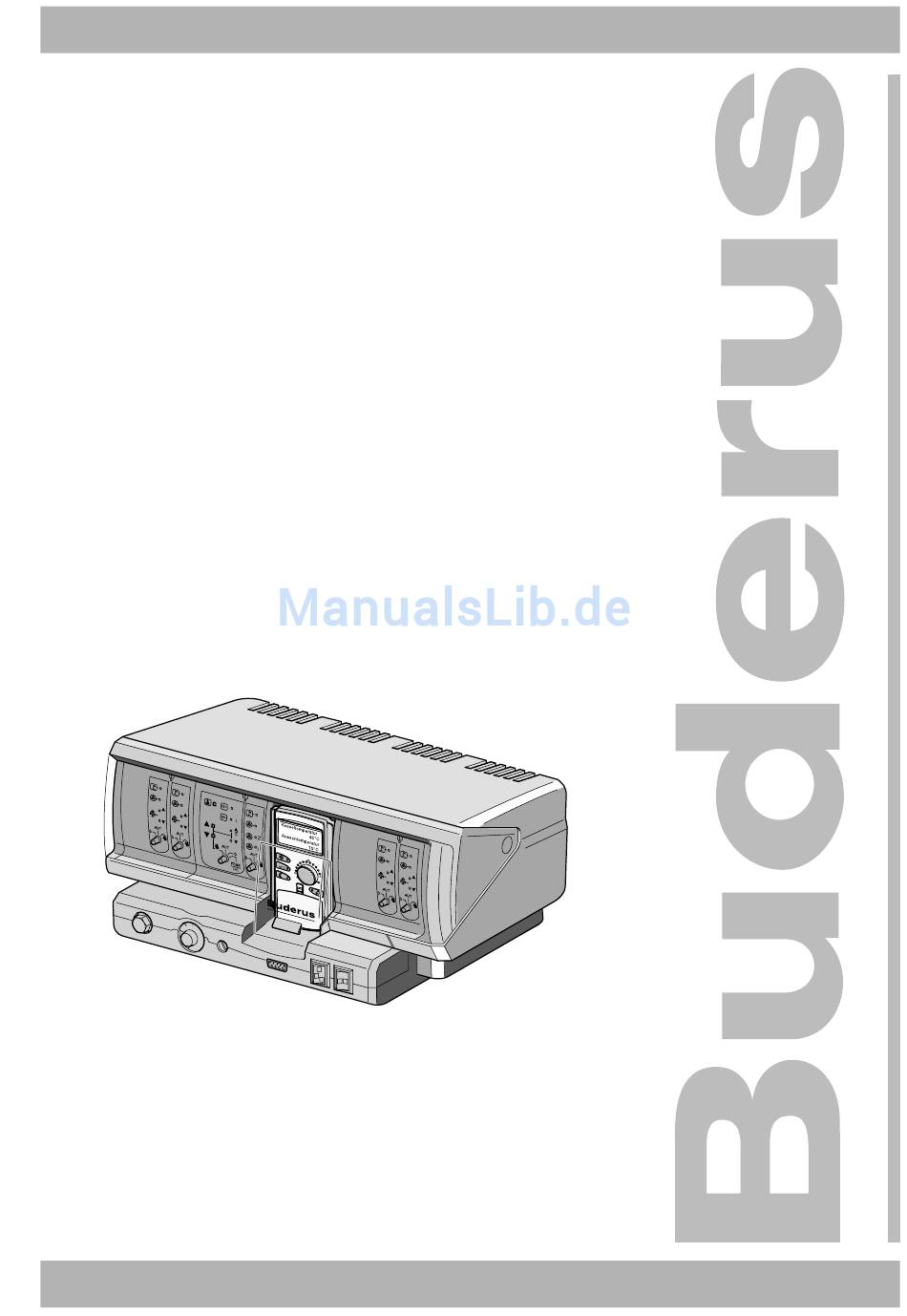

6302 0506 – 09/2002 DE/CH/AT Für das Fachhandwerk Serviceanleitung Regelgerät Logamatic 4211 Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
Seite 2
Bei unsachgemäßem Austausch besteht Explosionsge- fahr. Vor dem Entsorgen des Moduls ist die Batterie zu ent- fernen und entsprechend den Angaben des Herstellers zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Module und ihre Funktionen Auf den folgenden Seiten finden Sie Informationen zu Hier sind alle Module aufgeführt, mit denen das Regel- den Modulen, die Sie einsetzen können. gerät Logamatic 4211 ausgestattet ist bzw. ausgestattet werden kann. Logamatic 4211 MEC 2 Bedieneinheit...
Z Zirkulationspumpe in Betrieb Ausnahme, wenn der Brenner-Notbetriebs- schalter in Stellung gestellt ist. max I+II Der Brenner wird ständig mit maximaler Leis- tung betrieben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Nur die Heizkreis 0 bzw. Kesselpumpe, Spei- cherladepumpe und die Zirkulationspumpe sind ausgeschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Kontroll- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
MEC 2 wird entweder direkt am Regelgerät aufge- steckt, über ein Onlinekabel oder über die Klemmen BF der Module mit dem Regelgerät verbunden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Taste drücken. Daten werden Im Display erscheinen die nebenstehenden Anzeigen. vom Regelgerät geholt Wird der MEC 2 mit einem anderen Logamatic 4211 verbunden, erscheint im Display für ca. 3 Sekunden die Achtung nebenstehende Anzeige. anderes Regelgerät Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH •...
Achtung werden sollen, z. B. bei Unterstationen. anderes Hierbei wird vorher im Display für einige Sekunden der Regelgerät Warnhinweis „Achtung anderes Regelgerät“ angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 17
22 °C Das Regelgerät schaltet automatisch in die Standardan- Aussentemperatur zeige zurück, wenn innerhalb von 5 Minuten keine Taste 10 °C gedrückt wird. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Stecken Sie den Knopf des Temperaturreglers auf und drehen Sie den Temperaturregler auf „AUT“. Zur Entriegelung des Sicherheitstemperaturbegrenz- ers die Hutmutter abdrehen und den darunter liegen- den Entstörknopf eindrücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Dies gilt auch für die Funk- uhrsignale der Fernbedienungen BFU/F und für andere Bedieneinheiten MEC 2 mit Funkuhrempfang. Eingabebereich Werkseinstellung eigene Eingabe ja/nein Funkuhr aktiv Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Datum und Uhrzeit verfälschen die richtige Anzeige der Verbrauchswerte und können zum Datenverlust führen! Eingabebereich Werkseinstellung eigene Eingabe keine Anzeige Wärmeverbrauch keine Anzeige nach Brenner Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 30
Taste drücken und gedrückt halten. KESSELKENNDATEN Die Anzeige wechselt zu „Kesseltyp“. Der Wert blinkt. Drehknopf auf „Brenn- wert“ drehen. Kesseltyp Brennwert Taste loslassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 31
Taste drücken und gedrückt halten. KESSELKENNDATEN Die Anzeige wechselt zu „Kesseltyp“. Der eingestellte Kesseltyp blinkt. Dreh- knopf auf „NT/Sockeltemp.“ drehen. Kesseltyp NT/Sockeltemp. Taste loslassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 32
Drehknopf auf die verwendete Brenn- stoffart drehen. Taste loslassen. HINWEIS! Die NT/Sockeltemperatur-Regelung muss über die Stellglieder der Heizkreise erfol- gen. Eingabebereich Werkseinstellung eigene Eingabe Brennstoff Gas, Öl Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 33
– „2 x einstufig“ wählen Sie in folgenden Fällen: Allg. Kenndaten bei einer Kesselfolge von zwei einstufig betriebenen Heizkesseln, die nur mit einem Logamatic 4211 auf dem 1. Kessel und einem Konstantregelgerät auf dem 2. Heizkessel betrieben werden. bei bestimmten Doppelblock-Heizkesseln mit zwei jeweils einstufigen, voneinander unabhängigen...
60 min Dauerbetrieb Mindestbrennerlaufzeit 0 – 300 sec 120 sec Minimale Einschalttemperatur 5 – 65 C Maximale Abschalttemperatur 70 – 99 C 80 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 39
Mit dem Drehknopf die Temperatur ein- stellen. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Grenze für maximale Abgas- keine keine temperatur 50 – 250 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 42
Drehknopf drehen, bis der gewünschte Name erscheint. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Name Heizkreis Heizkreis Heizkreis Wohnung Fußboden Etage Schwimmbad Gebäude Keller Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 43
Mit dem Drehknopf stellen Sie den Soll- wert, bezogen auf +20 °C Außentem- peratur ein. Eingabebereich Werkseinstellung eigene Eingabe Fußpunkttemperatur 20 – 80 C 30 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 44
Außentemperatur nach der Klima- zonenkarte ein. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Auslegungstemperatur 30 – 90 C 75 C bei Heizkörper 45 °C bei Fußbodenheizung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 45
Mit dem Drehknopf stellen Sie die Soll- temperatur ein, unter die die Vorlauf- temperatur nicht sinken darf. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Minimale Vorlauftemperatur 5 – 70 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 46
Eingabe Maximale Vorlauftemperatur 30 – 60 C 50 C bei Fußboden Maximale Vorlauftemperatur 30 – 90 C 75 C bei Heizkörper, Konvektoren, Fußpunkt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
„Einzelheizkreise“ ausgewählt werden. Die Funktion Zeitschaltprogrammierung „PROG“ ist für „MEC-Heizkreise“ nicht möglich. Die Zeitschaltprogrammierung kann ausschließlich mit „Einzel-Heizkreis“ vorgenommen werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Heizkreis dem MEC 2 zugeordnet ist. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Fernbedienung keine keine ohne Display mit Display Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 49
Taste drücken und gedrückt halten. Der Wert blinkt. Mit dem Drehknopf den Temperaturbe- reich einstellen. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Maximaler Raumeinfluss 0 – 10 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 50
Der Wert blinkt. Aussenhalt Drehknopf drehen, bis die gewünschte Absenkart angezeigt wird. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Absenkart Abschalt Aussenhalt Reduziert Raumhalt Aussenhalt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 51
5 °C Der Wert blinkt. Mit dem Drehknopf die Außenhalttem- peratur einstellen. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Außenhalt ab –20 bis +10 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 52
Mit dem Drehknopf geben Sie den Absenkbetrag der Vorlauftemperatur ein. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Vorlauf Absenkung 0 – 40 K 30 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 53
Der Wert blinkt. Verschieben Sie die Raumtemperatur um „–2 °C“. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Offset –5 bis +5 °C 0 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 54
Drehen Sie auf „ja“, wenn Sie eine stän- dige Neuberechnung der Heizkennlinie wünschen. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Automatische Adaption ja/nein nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Ein-/Ausschalten Der Wert blinkt. Drehen, bis die gewünschte Optimie- rungsvariante erscheint. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Optimierung keine keine Einschalten Ausschalten Ein-/Ausschalten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 56
Der Wert blinkt. Wählen Sie einen Zeitraum bis zu 60 min. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Ausschaltoptimierungszeit 10 – 60 min 60 min Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 57
Mindest-Ausschalttemperatur des Brenners. Eine Ansteuerung der Umwälzpumpen erfolgt jedoch nicht. Eingabebereich Werkseinstellung eigene Eingabe Frostschutz ab –20 bis +1 °C +1 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 58
Taste drücken und gedrückt halten. Der Wert blinkt. Drehen Sie den Knopf auf „ja“ oder „nein“. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Warmwasservorrang ja/nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 59
Drehen Sie den Drehknopf auf die ge- wünschte Laufzeit. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Stellglied ja/nein Stellgliedlaufzeit 10 – 600 sec 120 sec Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 60
Drehen Sie den Drehknopf auf die ge- wünschte Anhebungstemperatur. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Anhebung Kessel 0 – 20 °C 5 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 61
Option. Tag/ Nacht/ Aut keine Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Externe Tag/Nacht/Aut keine Tag keine über WF 1/3 über WF 1/2/3 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 62
WF 1/2“, um die Störmeldung zu akti- vieren. meldung Pumpe über WF 1/2 Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Externe Störmeldung keine keine Pumpe über WF 1/2 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Sobald der Trockenprozess beendet ist, wird die Einstel- lung automatisch wieder auf „nein“ zurückgestellt. Eingabebereich Werkseinstellung eigene Eingabe Estrich trocknen ja/nein nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 64
Werkseinstellung eigene Eingabe Anstieg um 1 – 10 K Anstieg 1 – 5 Tage jeden Tag Maximaltemperatur 25 – 60 °C 45 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 65
1 – 10 K Absenkung jeden wievielten Tag jeden Tag jeden Tag jeden 2. Tag jeden 3. Tag jeden 4. Tag jeden 5. Tag keine Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Den Drehknopf auf die maximale Warmwassertemperatur einstellen. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Warmwasser ja/nein Bereich bis 60 – 80 C 60 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Mit dem Drehknopf dieTemperatur- differenz auswählen. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Hysterese –20 bis –2 K –5 K Kesselanhebung 10 – 40 K 40 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 69
Art der Störmeldung er- meldung WF1/2 scheint. Pumpe Taste loslassen. WARMWASSERDATEN Externe Stör- meldung WF1/2 Inertanode Eingabebereich Werkseinstellung eigene Eingabe Externe Störmeldung keine keine Inertanode Pumpe Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Desinfektion über einen externen Kontakt WF1/3 vorgenommen wird. Sie können die thermische Desinfektion auch über Ihr eigenes Wunschprogramm einstellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 72
Zeit das Warmwasser nicht unge- mischt aufgedreht werden! Verbrühungsgefahr! Eingabebereich Werkseinstellung eigene Eingabe Desinfektion ja/nein nein Desinfektionstemperatur 65 – 75 C 70 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 73
Drehknopf drehen, bis die gewünschte Uhrzeit erscheint. Taste loslassen. Eingabebereich Werkseinstellung eigene Eingabe Wochentag Desinfektion Montag – Sonntag Dienstag Uhrzeit Desinfektion 0 – 23 Uhr 1 Uhr Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Zirkulation pro Stunde 2 mal an 1 mal an 2 mal an 3 mal an 4 mal an 5 mal an 6 mal an Dauerbetrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Einstellung der Adresse in Verbindung mit ECO-PORT, ECO-KOM C oder Unterstationen Die Adresseneinstellung befindet sich auf dem Modul hinter dem MEC 2 beim Logamatic 4211 oder dem Kes- seldisplay. MEC 2 oder Kesseldisplay abnehmen. Mit einem Schraubenzieher die Adressenzahl ein- stellen.
VL: 41/56/66 Drehknopf drehen, um sich nacheinan- der die Heizkennlinien der anderen Heizkreise anzeigen zu lassen. Zurück in das übergeordnete Menü Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
6FKOVVHOFRGH HLQJHEHQ Allg. Kenndaten Drehknopf drehen, bis „Relaistest“ SERVICEEBENE erscheint. Relaistest Taste drücken und loslassen. RELAISTEST Drehknopf drehen, bis gewünschte Kessel Anzeige erscheint. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 78
Anlage nicht sichergestellt und alle regelungstechnischen Funktionen sind deakti- viert. Nach Ende des Tests die Funktion verlassen, um Schäden an der Anlage zu vermeiden! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Taste drücken. Es müssen alle Zeichen und die Symbolleiste angezeigt 8Ccd8X8beP werden. hhhhhhhhhhhhhhhhh hhhhhhhhhhhhhhhhh hhhhhhhhhhhhhhhhh hhhhhhhhhhhhhhhhh Zurück in das übergeordnete Menü Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Anzeige die Störungsquelle mit dem Beginn und dem Keine Störung Ende der Störung. Drehknopf drehen und die letzten Stör- Störung meldungen durchblättern. Vorlauffühler 2 von 23:20 13.10 bis 23:45 13.10 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 82
– Modul ZM 422 tauschen. – Ladepumpe nicht richtig ange- schlossen oder defekt. – Modul ZM 422 oder Regelgerät defekt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 83
(u. a. Regelgeräte- gewährleistet werden. funktionen überprüfen) und da- nach STB entriegeln und Entstörknopf betätigen. – Prüfen Sie, ob ein externer STB angeschlossen ist Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 84
Modul verwenden zu Version des Regelgeräts. tet und das entspre- können. – Austausch des Moduls. chende Fehler-LED – Das Modul/Regelgerät ist de- eingeschaltet. fekt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 85
Fehlerart ab. karte getauscht, jedoch ältere – Gegebenenfalls MEC 2 mit – Fehler wird vom MEC MEC-Version. neuer Version verwenden. nicht erkannt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 87
Stellglied des modulierenden Brenners wird in einem Zyklus von 40 Sekunden für 20 Sekunden angesteuert. Zurück in das übergeordnete Menü KESSEL MONITOR Taste drücken. Kesselpumpe Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 88
– ständig Nacht – ständig Tag – Automatik Nacht – Automatik Tag – Urlaub – Sommer – Ein-Optimierung – Aus-Optimierung – Estrich – WW-Vorrang Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 89
Zyklus von 10 Sekunden für 10 Sekunden angesteuert (ständig). In der letzten Zeile wird der Betriebszustand der Um- wälzpumpe angezeigt. Zurück in das übergeordnete Menü Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 90
MONITOR W-WASSER Ladepumpe Folgende Daten werden angezeigt: Zirkulation – Betriebszustand der Speicherladepumpe – Betriebszustand der Zirkulationspumpe Zurück in das übergeordnete Menü Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Drehknopf drehen, bis „Reset“ er- SERVICEEBENE scheint. Reset Taste drücken. Diese Einstellungen sind Voraussetzung für alle be- schriebenen Reset-Funktionen. Daher werden diese im Folgenden nicht mehr erwähnt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 92
HINWEIS! Ist die Brennerart „2 × einstufig“ ausgewählt, können die Betriebsstunden für beide Brenner gemeinsam oder für jeden Brenner einzeln zu- rückgesetzt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 93
Wenn der letzte Block verschwunden ist, wird „Reset Verbrauchswerte“ durchgeführt. Wird die Taste losgelassen, bevor alle Blöcke verschwunden sind, wird der Reset abgebrochen. Taste loslassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Logano SE 425 , SE 625 , SE 725 Mindest-Kesselwassertemperatur-Regelung über Logano GE 434 Heizkreis-Stellglieder oder separates Kesselkreis-Stell- glied (nur bei Logamatic 4311/4312). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
