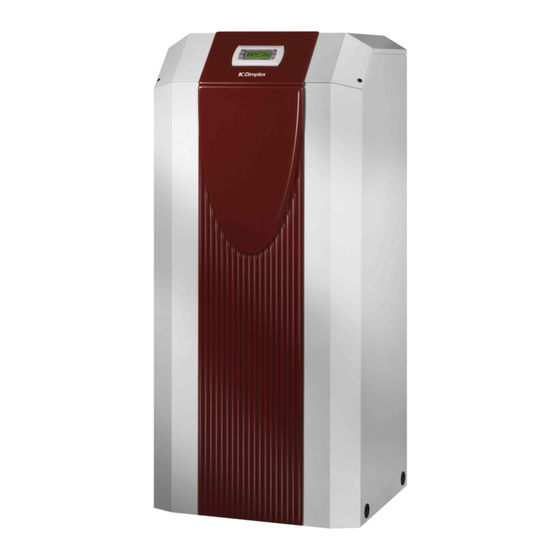

Dimplex WI 9 TE Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Wärmepumpen
  5. WI 9 TE
  6. Montage- und gebrauchsanweisung
Dimplex WI 9 TE Montage- Und Gebrauchsanweisung

Dimplex WI 9 TE Montage- Und Gebrauchsanweisung

Wasser/wasserwärmepumpe für innenaufstellung
Vorschau ausblenden Andere Handbücher für WI 9 TE:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

WI 9 TE
WI 14 TE
WI 18 TE
WI 22 TE
WI 27 TE
Wasser/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Water-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452232.66.11
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau-eau pour
installation
intérieure
FD 9201

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex WI 9 TE

Inhaltszusammenfassung für Dimplex WI 9 TE

  • Seite 1 WI 9 TE WI 14 TE WI 18 TE Montage- und WI 22 TE Gebrauchsanweisung WI 27 TE Installation and Operating Instructions Instructions d’installation et d’utilisation Wasser/Wasser- Water-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau-eau pour Innenaufstellung Indoor Installation installation intérieure...

  • Seite 3: Inhaltsverzeichnis

    Diagramme / Diagrams / Diagrammes .......................A-III Stromlaufpläne / Circuit Diagrams / Schémas électriques ..............A-IX Hydraulisches Prinzipschema / Hydraulic Plumbing Diagram / Schéma hydraulique....... A-XIX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XXII www.dimplex.de 452232.66.11 · FD 9201 DE-1...

  • Seite 4: Bitte Sofort Lesen

    Vorlauftemperaturen geeignet sein. Eine um 1 K höhere Heiz- wassertemperatur steigert den Energieverbrauch um ca. 2,5 %. Eine Niedertemperaturheizung mit Vorlauftemperaturen zwi- schen 30 °C und 50 °C ist für einen energiesparenden Betrieb gut geeignet. DE-2 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 5: Verwendungszweck Der Wärmepumpe

    Daraufhin gelangt das Kältemittel in den Verflüssiger und über- trägt hier wiederum seine Wärmeenergie an das Heizwasser. Abhängig vom Betriebspunkt erwärmt sich so das Heizwasser auf bis zu 58 °C. Verdampfer Schaltraum Verflüssiger Verdichter www.dimplex.de 452232.66.11 · FD 9201 DE-3...

  • Seite 6: Zubehör

    Menü Betriebsdaten und Historie zur Anzeige bringt. HINWEIS Der Wärmemengenzähler entspricht den Qualitätsanforderungen des deutschen Marktanreizprogramms zur Förderung von effizienten Wärmepumpen. Er unterliegt nicht der Eichpflicht und ist deshalb nicht zur Heizkostenabrechnung verwendbar! DE-4 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 7: Transport

    Grundrahmen der Wärmepumpe gelegt werden. Um die Übertragung von Geräuschen in das Heizsystem zu ver- meiden, empfiehlt es sich, die Wärmepumpe mit Schlauchstü- cken an das Heizsystem zu koppeln. ACHTUNG! Vor der Inbetriebnahme ist die Transportsicherung zu entfernen. www.dimplex.de 452232.66.11 · FD 9201 DE-5...

  • Seite 8: Montage

    Installation eines doppelt differenzdrucklosen Verteilers oder eines Überströmventiles erreicht werden. HINWEIS Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und einem max. Heizwasserdurchsatz von 1,3 m³/h ratsam. Bei Nichtbeachten kann es zu Störungen der Anlage führen. Abb. 7.1:Fühlerkennlinie NTC-10 DE-6 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 9: Montage Der Anlegefühler

    In der Leistungsversorgung für die Wärmepumpe ist eine allpo- lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein allpoliger Si- cherungsautomat, mit gemeinsamer Auslösung aller Außenlei- ter, vorzusehen (Auslösestrom und Charakteristik gemäß Ge- räteinformation). www.dimplex.de 452232.66.11 · FD 9201 DE-7...

  • Seite 10: Inbetriebnahme

    Bei monoenergetischen Anlagen ist der Heizstab während der Inbetriebnahme zu deaktivieren. Wärmequellen- max. Temperaturspreizung temperatur zwischen Heizungsvor- und Rücklauf 7° C 12° C 10 K 13° C 18° C 11 K 19° C 25° C 12 K DE-8 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 11: Pflege / Reinigung

    Im Wärmequelleneintritt der Wärmepumpe ist ein Schmutzfän- ger montiert, um den Verdampfer gegen Verunreinigungen zu schützen. Anfangs sollte das Filtersieb des Schmutzfängers in relativ kurzen Abständen gereinigt werden. Sind weniger Verun- reinigungen erkennbar, kann der Zeitabstand entsprechend ver- längert werden. www.dimplex.de 452232.66.11 · FD 9201 DE-9...

  • Seite 12: Geräteinformation

    Dabei bedeuten z.B. W10 / W55: Wärmequellentemperatur 10 °C und Heizwasser-Vorlauftemperatur 55 °C. 2. Beachten Sie, dass der Platzbedarf für Rohranschluss, Bedienung und Wartung größer ist. 3. siehe CE-Konformitätserklärung 4. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein. DE-10 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 13: Garantieurkunde

    Bei einer Haftung nach § 478 BGB wird die Haftung des Lieferers auf die Servicepauschalen des Lieferers als Höchstbetrag beschränkt. Glen Dimplex Deutschland GmbH Garantieurkunde Systemtechnik Eine Verlängerung der Garantie auf 36 Monate für Heizungs-Wärme- (Warmwasser-Wärmepumpen, Heizungs-Wärmepumpen, pumpe und zentrale Wohnungslüftungsgeräte ab Inbetriebnahme-...
  • Seite 14 WI 9TE - WI 27TE DE-12 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 15 Diagramme / Diagrams / Diagrammes .......................A-III Stromlaufpläne / Circuit Diagrams / Schémas électriques ..............A-IX Hydraulisches Prinzipschema / Hydraulic Plumbing Diagram / Schéma hydraulique....... A-XIX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XXII www.dimplex.de 452232.66.11 · FD 9201 EN-1...

  • Seite 16: Please Read Immediately

    1 K corresponds to an increase in energy con- sumption of approx. 2.5 %. Low-temperature heating systems with flow temperatures between 30 °C and 50 °C are particularly well-suited for energy- efficient operation. EN-2 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 17: Purpose Of The Heat Pump

    Depending on the set operating point (thermostat setting), the heating water is thus heated up to a max. of 58 °C. Evaporator Switch box Liquifier Compressor www.dimplex.de 452232.66.11 · FD 9201 EN-3...

  • Seite 18: Accessories

    The thermal energy meter complies with the quality requirements of the German market incentive programme subsidising efficient heat pumps. The thermal energy meter is not subject to obligatory calibration, and can thus not be used for the heating cost billing procedure! EN-4 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 19: Transport

    To prevent any sound from being transmitted to the heating sys- tem, we recommend connecting the heat pump to the heating system by means of hose sections. ATTENTION! The transport securing device is to be removed prior to commissioning. www.dimplex.de 452232.66.11 · FD 9201 EN-5...

  • Seite 20: Installation

    NOTE The use of an overflow valve is only recommended for panel heating and a max. heating water flow of 1.3 m³/h. System faults may result if this is not observed. EN-6 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 21: Installing The Strap-On Sensor

     Not to be exposed to direct sunlight at any time of year Sensor lead: Max. length 40 m; min. core cross-section 0.75 mm²; external diameter of the cable 4-8 mm. www.dimplex.de 452232.66.11 · FD 9201 EN-7...

  • Seite 22: Electrical Connection

    (HG2) should be dimensioned according to the radiator output and must be supplied by the customer. It is controlled (230 V AC) by the heat pump manager via ter- minals X2/N and N1-J13/NO4. EN-8 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 23: Commissioning

    When the system is first put into operation, the filter screen of the dirt trap should be cleaned in relatively short intervals. These inter- vals can be prolonged once the amount of impurities decreases. www.dimplex.de 452232.66.11 · FD 9201 EN-9...

  • Seite 24: Water Quality Requirements

    Observe all environmentally-relevant requirements regarding the recovery, recycling and disposal of materials and components in accordance with all applicable standards. Particular attention should be paid to the proper dis- posal of refrigerants and refrigeration oils. EN-10 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 25: Device Information

    2. Note that additional space is required for pipe connections, operation and maintenance. 3. See CE declaration of conformity 4. The heat circulating pump and the heat pump controller must always be ready for operation. www.dimplex.de 452232.66.11 · FD 9201 EN-11...
  • Seite 26 WI 9TE - WI 27TE EN-12 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 27 Diagramme / Diagrams / Diagrammes .......................A-III Stromlaufpläne / Circuit Diagrams / Schémas électriques ..............A-IX Hydraulisches Prinzipschema / Hydraulic Plumbing Diagram / Schéma hydraulique....... A-XIX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XXII www.dimplex.de 452232.66.11 · FD 9201 FR-1...

  • Seite 28: Remarques Importantes

    2,5 % environ. Un chauffage basse température avec des tem- pératures départ entre 30 et 50 °C s’accorde bien avec un fonc- tionnement économique en énergie. FR-2 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 29: Utilisation De La Pompe À Chaleur

    à l’eau de chauffage. Ainsi, l’eau de chauffage chauffe et atteint des températures pouvant aller, en fonction du point de fonctionnement, jusqu’à 58 °C. Evaporateur Salle de distribution Condenseur Compresseur www.dimplex.de 452232.66.11 · FD 9201 FR-3...

  • Seite 30: Système De Contrôlecommande Des Bâtiments

    à chaleur performantes. Il n'est pas soumis à l'étalonnage obligatoire et ne peut donc pas être utilisé pour le décompte des coûts de chauffage ! FR-4 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 31: Généralités

    Pour éviter la transmission de bruits au système de chauffage, il est recommandé de raccorder la pompe à chaleur au système de chauffage à l'aide de tuyaux souples. ATTENTION ! Avant la mise en service, il faut enlever la protection de transport. www.dimplex.de 452232.66.11 · FD 9201 FR-5...

  • Seite 32: Remarques D'ordre Général

    REMARQUE L'utilisation d'une soupape différentielle est uniquement recommandée pour les chauffages par surfaces et pour un débit d'eau de chauffage max. de 1,3 m³/h. FR-6 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 33: Montage Des Sondes D'applique

    Câble de sonde : longueur max. 40 m ; section de fils min. 0,75 mm² ; diamètre extérieur du câble 4 à 8 mm. www.dimplex.de 452232.66.11 · FD 9201 FR-7...

  • Seite 34: Branchements Électriques

    Le contact normalement ouvert du contacteur de blocage de la société d’électricité est bouclé entre le bornier X3/G (24VAC) et la borne de connecteur J5/ID3. ATTENTION ! Faible tension ! FR-8 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 35: Entretien / Nettoyage

    Température Différence de température max. source de chaleur entre circuits départ et retour du chauffage à 7° C 12° C 10 K 13° C 18° C 11 K 19° C 25° C 12 K www.dimplex.de 452232.66.11 · FD 9201 FR-9...

  • Seite 36: Nettoyage Côté Source De Chaleur

    Une attention toute parti- culière doit être prêtée à l’évacuation du réfrigérant et de l’huile de la machine frigorifique, qui doit s’effectuer selon les règles de l’art. FR-10 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 37: Informations Sur Les Appareils

    2. Tenir compte de la place nécessaire plus importante pour le raccordement des tuyaux, la commande et l’entretien. 3. Voir déclaration de conformité CE 4. Le circulateur de chauffage et le régulateur de la pompe à chaleur doivent toujours être prêts à fonctionner. www.dimplex.de 452232.66.11 · FD 9201 FR-11...
  • Seite 38 WI 9TE - WI 27TE FR-12 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 39: Anhang / Appendix / Annexes

    / Installation monovalente de pompe à chaleur avec une circuits de chauffage et production d'eau chaude sanitaire...... A-XX 4.3 Legende / Legend / Légende......................A-XXI Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-XXII www.dimplex.de 452232.66.11 · FD 9201...

  • Seite 40: Maßbild / Dimension Drawing / Schéma Coté

    WI 9TE - WI 27TE 1 Maßbild / Dimension Drawing / Schéma coté A-II 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 41: Diagramme / Diagrams / Diagrammes

    WI 9TE - WI 27TE 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 9TE www.dimplex.de 452232.66.11 · FD 9201 A-III...
  • Seite 42 WI 9TE - WI 27TE 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 14TE A-IV 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 43 WI 9TE - WI 27TE 2.3 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 18TE www.dimplex.de 452232.66.11 · FD 9201...
  • Seite 44 WI 9TE - WI 27TE 2.4 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 22TE A-VI 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 45 WI 9TE - WI 27TE 2.5 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 27TE www.dimplex.de 452232.66.11 · FD 9201 A-VII...
  • Seite 46 WI 9TE - WI 27TE 2.6 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation A-VIII 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 47: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    WI 9TE - WI 27TE 3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande WI 9TE - WI 22TE www.dimplex.de 452232.66.11 · FD 9201 A-IX...
  • Seite 48 WI 9TE - WI 27TE 3.2 Last / Load / Charge WI 9TE - WI 22TE 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 49 WI 9TE - WI 27TE 3.3 Klemmenanschlussplan / Terminal Connection Plan / Schéma de connexion des bornes WI 9TE - WI 22TE www.dimplex.de 452232.66.11 · FD 9201 A-XI...
  • Seite 50 Klemmleiste Spannung = 230V AC Terminal strip voltage = 230 V AC Tension bornier = 230 V AC Klemmleiste Kleinspannung < 25V AC Terminal strip, extra-low voltage < 25 V AC Faible tension bornier < 25 V AC A-XII 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 51 J1 à J11, J24 et au bornier X3. Ne keinen Fall darf hier eine höhere Spannung A higher voltage must on no account be jamais appliquer une tension plus élevée. angelegt werden. connected. www.dimplex.de 452232.66.11 · FD 9201 A-XIII...
  • Seite 52 WI 9TE - WI 27TE 3.5 Steuerung / Control / Commande WI 27TE A-XIV 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 53 WI 9TE - WI 27TE 3.6 Last / Load / Charge WI 27TE www.dimplex.de 452232.66.11 · FD 9201 A-XV...
  • Seite 54 WI 9TE - WI 27TE 3.7 Klemmenanschlussplan / Terminal Connection Plan / Schéma de connexion des bornes WI 27TE A-XVI 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 55 Tension bornier = 230 V AC Klemmleiste Kleinspannung < 25V AC Terminal strip, extra-low voltage < 25 V AC Faible tension bornier < 25 V AC Magnetventil Heißgas Bypass Solenoid valve for hot gas bypass Électrovanne dérivation gaz chaud www.dimplex.de 452232.66.11 · FD 9201 A-XVII...
  • Seite 56 J1 à J11, J24 et au bornier X3. Ne keinen Fall darf hier eine höhere Spannung A higher voltage must on no account be jamais appliquer une tension plus élevée. angelegt werden. connected. A-XVIII 452232.66.11 · FD 9201 www.dimplex.de...

  • Seite 57: Hydraulisches Prinzipschema / Hydraulic Plumbing Diagram / Schéma Hydraulique

    4 Hydraulisches Prinzipschema / Hydraulic Plumbing Diagram / Schéma hydraulique 4.1 Monovalente Wärmepumpenanlage mit einem Heizkreisen / Monovalent heat pump system with one heating circuits / Installation monovalente de pompe à chaleur avec une circuits de chauffage www.dimplex.de 452232.66.11 · FD 9201 A-XIX...
  • Seite 58 4.2 Monovalente Wärmepumpenanlage mit einem Heizkreisen und Warmwasserbereitung / Monovalent heat pump system with one heating circuits and domestic hot water preparation / Installation monovalente de pompe à chaleur avec une circuits de chauffage et production d'eau chaude sanitaire A-XX 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 59 Gestionnaire de pompe à chaleur Außenwandfühler External wall sensor Sonde sur mur extérieur Sonde supplémentaire sur circuit R2.1 Zusatzrücklauffühler Additional return flow sensor de retour Warmwasserfühler Hot water sensor Sonde sur circuit d’eau chaude sanitaire www.dimplex.de 452232.66.11 · FD 9201 A-XXI...

  • Seite 60: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Seite 61 WI 9TE - WI 27TE www.dimplex.de 452232.66.11 · FD 9201 A-XXIII...
  • Seite 62 WI 9TE - WI 27TE A-XXIV 452232.66.11 · FD 9201 www.dimplex.de...
  • Seite 63 WI 9TE - WI 27TE www.dimplex.de 452232.66.11 · FD 9201 A-XXV...
  • Seite 64 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
