13.

Gyroscoop controleren

Het gyroscoopsysteem is reeds af fabriek in de modelhelikopter ingebouwd en aangesloten. Het systeem herkent met
behulp van een sensor, ongestuurde draaibewegingen van de modelhelikopter om de hoge as (hoofdrotoras) die vb.
door een windstoot worden veroorzaakt.
Via geïntegreerde elektronica wordt de staartrotorservo zo aangestuurd dat de draaibewegingen reeds van bij het
begin worden tegengestuurd. Daardoor blijft de staart van de helikopter bij elke vliegsituatie altijd stabiel in de huidige
richting afgesteld.
Stuurbevelen van de zender worden onbeïnvloed door het gyroscoopsysteem naar de staartservo doorgegeven.

a) Aansluiting en montage van de gyroscoop

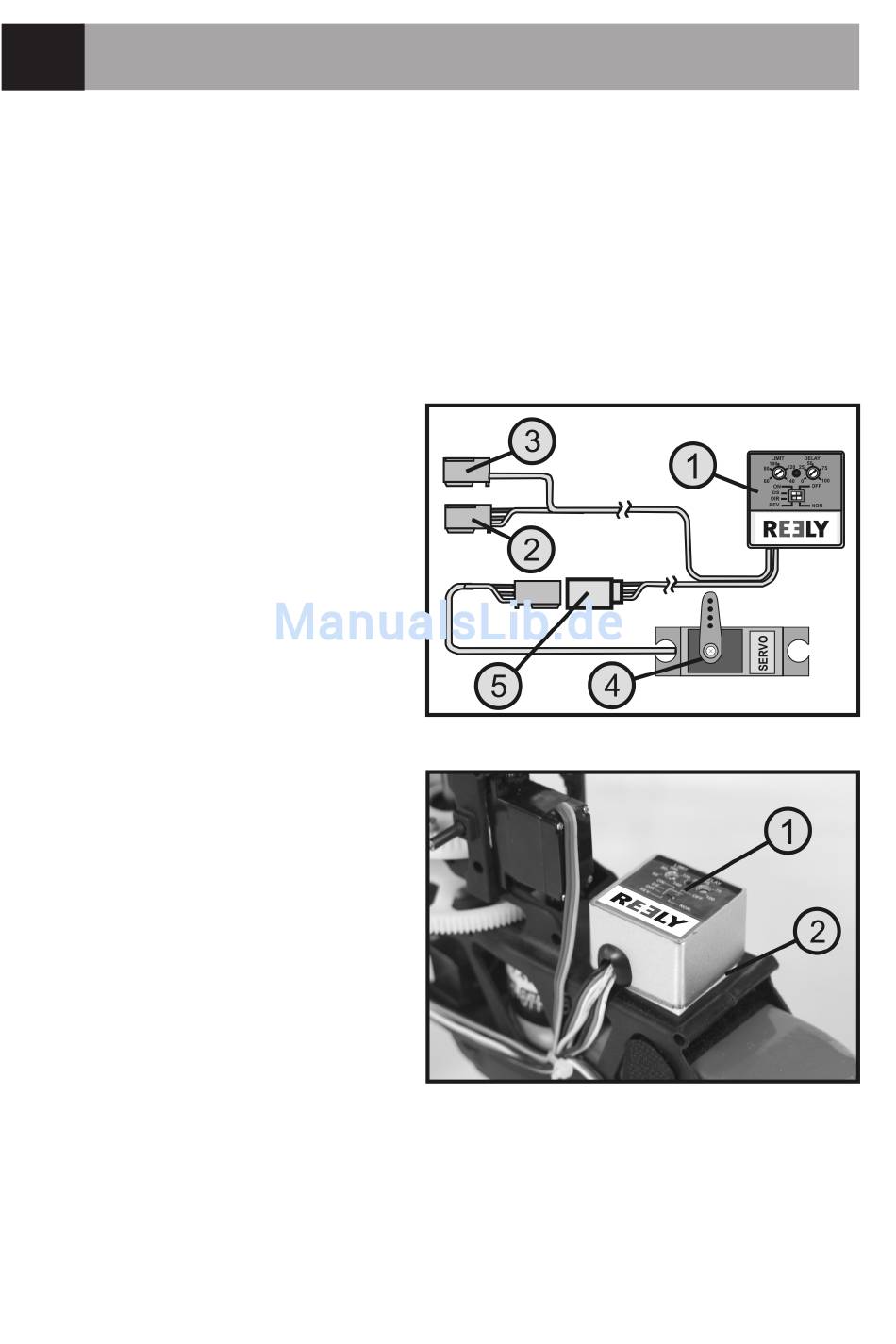

De gyroscoop werd bij montage van de modelhelikopter
af fabriek tussen ontvanger en staartservo geschakeld
(zie schets afbeelding 18).
De gyro (1) wordt met de driepolige aansluitstekker (2)
op de ontvangeruitgang voor de staartservo aanges-
loten. Opdat de gyroscoopgevoeligheid via afstands-
bediening kan worden geregeld, wordt de eenpolige
regelingang (3) met een vrij kanaal aan de ontvanger
verbonden.
De staartservo (4) wordt aan de servo-aansluitkabel (5)
van het gyrosysteem gestoken. Zo is de gyroscoop tus-
sen ontvanger en staartservo geschakeld.
Opdat de gyroscoop (1) de staart van de helikopter kan
stabiliseren, is het absoluut noodzakelijk dat hij gedempt
tegen schommelingen, maar vast met het chassis is ver-
bonden. Daarom werd ter bevestiging van de gyroscoop
op het montageplatform dubbelzijdige schuimstofkleef-
band gebruikt (zie afbeelding 19, pos. 2).
Controleer bij het gebruik van de vliegaccu altijd de vas-
te hechting van de gyroscoop met het helikopterchassis.
Als de hechting zou los raken, leidt dit tot een oncontro-
leerbaar vlieggedrag van de helikopter.
Afbeelding 18
Afbeelding 19
