Reely 1590611 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

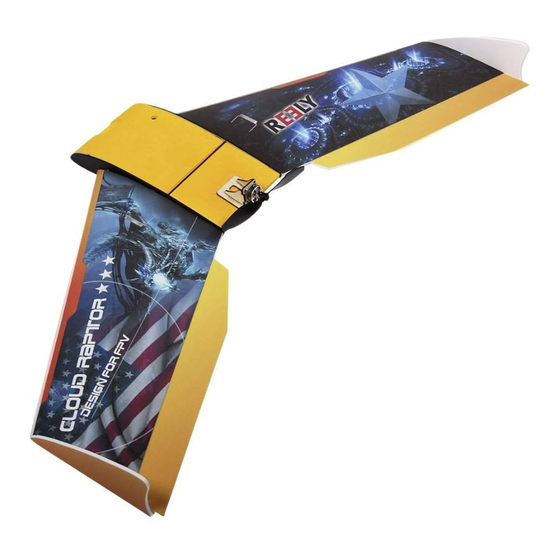

Unbreakable Foam FPV Wing Cloud Raptor Bausatz
Best.-Nr. 1590611
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Flugmodell. Das Modell ist für den Einsatz im Freien ausgelegt und
für den Anfänger des Flugmodellsports konzipiert.
Sie können passende elektrische Antriebs- und Steuerteile in das Modell einbauen. Diese sind nicht im
Lieferumfang dieses Produktes mit inbegriffen! Der Einbau dieser separat zu erwerbenden Komponenten
ist in der Montageanleitung nur zum Zwecke der Illustration einer derartigen Möglichkeit dargestellt. Die
tatsächliche Montage kann entsprechend der verwendeten Komponente etwas variieren. Beachten Sie die
technischen Daten der Komponenten bei der Auswahl der optionalen Komponenten.
Lesen Sie sich die Montage- und Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Laden Sie aktuelle Anleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbole
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Das Produkt ist nicht für Kinder unter 14 Jahren geeignet.
Lesen Sie sich die Montage- und Bedienungsanleitung aufmerksam durch und beachten
Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Montage- und Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Sie allein sind für den gefahrlosen Betrieb des Modells verantwortlich!
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden. Halten Sie Kleinteile von Kindern fern!
• Achten Sie beim Zusammenbau darauf, sich nicht an anfälligen scharfen Kanten oder spitzen Enden zu
verletzen.
• Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden kommen. Achten Sie deshalb
unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert sind, z.B. über eine
Haftpflichtversicherung. Falls Sie bereits eine Haftpflichtversicherung besitzen, so informieren Sie sich vor
Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des Modells mitversichert ist.
Beachten Sie: In verschiedenen Ländern der EU besteht eine Versicherungspflicht für alle Flugmodelle!
• Das Produkt darf nicht feucht oder nass werden.
• Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Achten
Sie deshalb beim Flugbetrieb auf einen ausreichenden Sicherheitsabstand zu Personen, Tieren und
Gegenständen.
• Wählen Sie ein geeignetes Gelände zum Betrieb Ihres Modellflugzeugs aus.
• Fliegen Sie mit Ihrem Modell nur dann, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist.
Müdigkeit, Alkohol- oder Medikamenten-Einfluss können zu Fehlreaktionen führen.
• Fliegen Sie nie direkt auf Zuschauer oder auf sich selbst zu.
• Falls Sie elektrische Komponenten in das Modell einbauen, beachten Sie die Sicherheits- und
Installationsanweisungen des betreffenden Herstellers.
Sollten Sie noch Fragen haben, die in dieser Montage- und Bedienungsanleitung nicht beantwortet
werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2017 by Conrad Electronic SE. *1590611_v1_0817_02_DS_m_de_(1)
Flugzeugteile
Rumpfgehäuse. Seitenplatten für Rumpfgehäuse.
Tragflächen x 2 Kleine Flügel der Tragflächenseite.
Querruder x 2 Holzschablone für Magnetmontage.
1. Klebstoff gleichmäßig auf die
Seitenplatten und die Seite des
Maschinenraumgehäuses auftragen
und Seitenplatten auf das Gehäuse
kleben.
Magnete.
Sihe im Bild wie die Teile miteinander
verklebt sind.
Schaumstoffkleber.
2. Kohlefaserstab und Tragfläche
verbinden. Klebstoff auf die drei mit
Pfeilen markierten Flächen auftragen
und zusammenstecken.
7. Hinweise zur Montage der
Motoraufnahme.
Holzteile für Motoraufnahme. Holzplatte für F3-Flugsteuerung.
Holzstäbchen für Rumpfgehäuse. Holzplatte für Kameraflug (FPV).
Holzstäbchen für Rumpfgehäuse- Kohlefaserstäbe für Rumpfgehäuse und
Unterseite. Schubstangen.
3. Bei der Tragflächenmontage ist wie
folgt vorzugehen.
Besonders auf die Vorderkante der
Tragfläche achten. Die Vorderkante
muss zum Loch in der Seitenplatte
des Rumpfgehäuses zeigen, damit
die Tragflächen im richtigen Winkel
montiert werden.
4. Kohlefaserstab in das linke
Tragflächenloch stecken, durch die
Aussparung im Rumpfgehäuse führen
und in das rechte Tragflächenloch
stecken. Die Teile miteinander
verkleben.
5. Das Bild zeigt die Anordnung nach
dem Kleben.
8. Montage der Kameraplatte.
Klebepads für ESC (Elektronische Steuerbacken für Querruder.
Drehzahlregelung) und Akku.
Verlängerungskabel für Motor. Wärmeschrumpfbarer Schlauch.
Klebepad für Flugsteuerung. Winkelstück.
6. Montage der Motoraufnahme.
Teile der Motoraufnahme
zusammenkleben, wie im
untenstehenden Bild gezeigt.
Platte in die Gehäuseaussparung kleben,
wie im Bild zu sehen.
