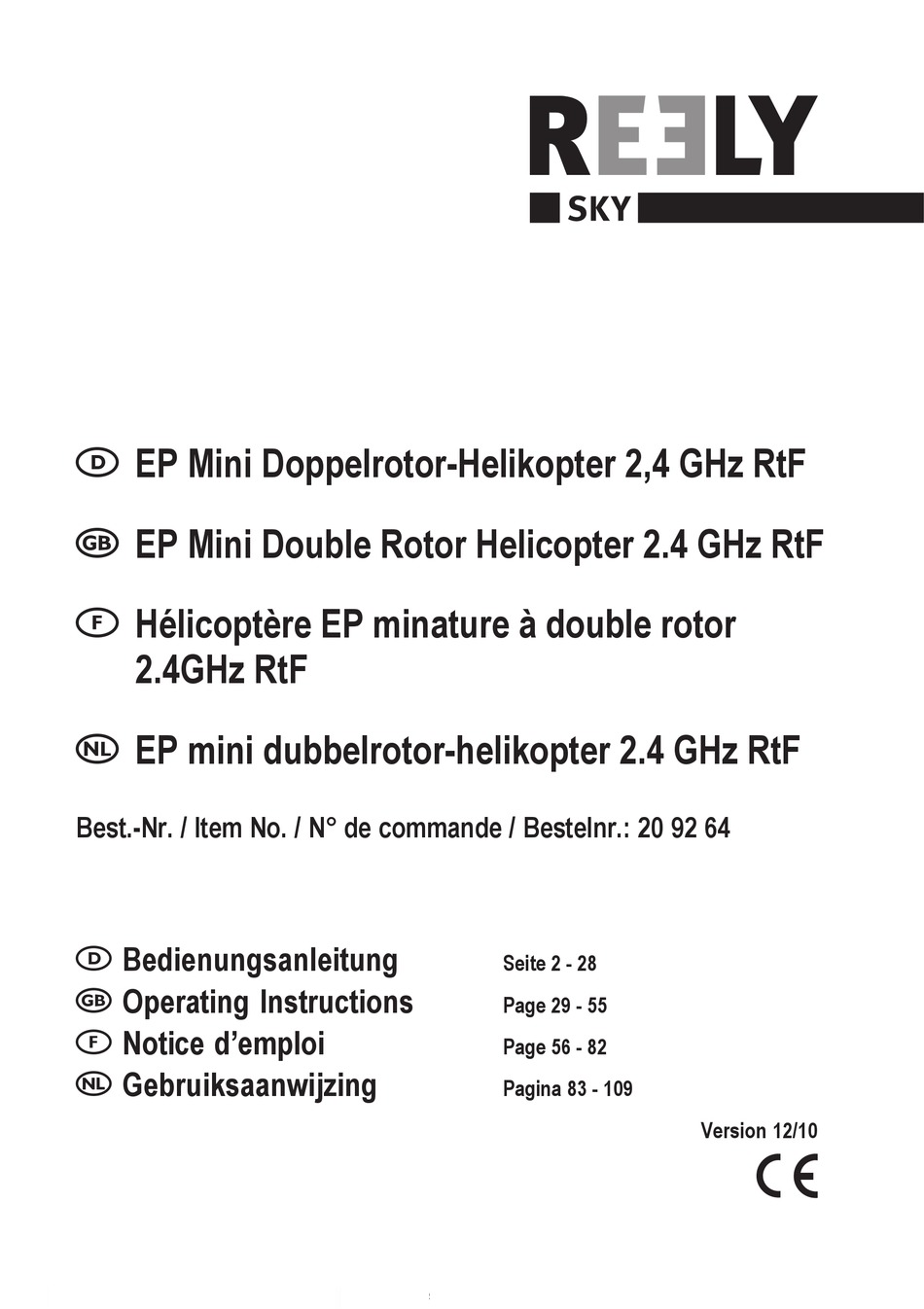

EP Mini Doppelrotor-Helikopter 2,4 GHz RtF
EP Mini Double Rotor Helicopter 2.4 GHz RtF
Hélicoptère EP minature à double rotor
2.4GHz RtF
EP mini dubbelrotor-helikopter 2.4 GHz RtF
Best.-Nr. / Item No. / N° de commande / Bestelnr.: 20 92 64
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 28
Page 29 - 55
Page 56 - 82
Pagina 83 - 109
Version 12/10
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely 20 92 64
Inhaltszusammenfassung für Reely 20 92 64
- Seite 1 EP Mini Double Rotor Helicopter 2.4 GHz RtF Hélicoptère EP minature à double rotor 2.4GHz RtF EP mini dubbelrotor-helikopter 2.4 GHz RtF Best.-Nr. / Item No. / N° de commande / Bestelnr.: 20 92 64 Bedienungsanleitung Seite 2 - 28 Operating Instructions Page 29 - 55 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................4 Symbol-Erklärung ..............................4 Lieferumfang ................................ 5 Sicherheitshinweise ............................. 5 a) Allgemein ............................... 5 b) Vor der Inbetriebnahme ..........................6 c) Während des Betriebs ..........................6 Batterie- und Akku-Hinweise ..........................7 Bedienelemente des Senders .......................... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung

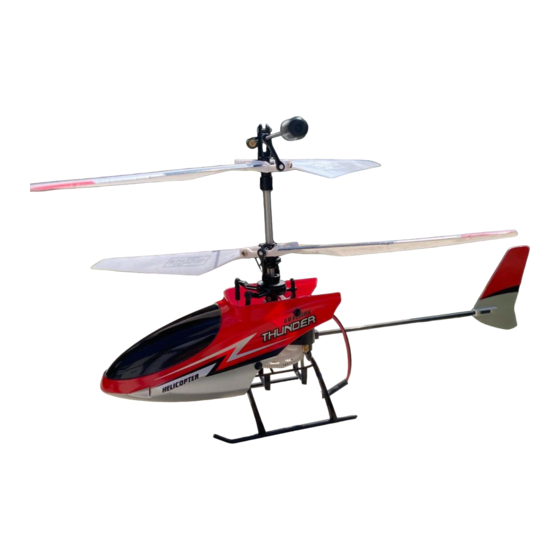

2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um einen elektrisch angetriebenen Modellhubschrauber, der mit Hilfe der beilie- genden Funk-Fernsteueranlage drahtlos gesteuert wird. Das Modell ist ausschließlich für den Einsatz in Innenräumen ausgelegt. Der Modellhubschrauber ist flugfertig vormontiert und wird mit eingebauten Fernsteuer- und Antriebs- komponenten geliefert. -
Seite 5: Lieferumfang
5. Lieferumfang • Flugfertig aufgebauter Elektrohubschrauber • Funk-Fernsteuersender • Flugakku • USB-Ladekabel • Ersatzrotorblätter • Bedienungsanleitung 6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 6: B) Vor Der Inbetriebnahme
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spiel- zeug werden. • Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, so setzen Sie sich bitte mit unserer „Technischen Beratung“ (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fach- mann in Verbindung. -
Seite 7: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten allgemeinen Informationen und Sicherheits- hinweise zum Umgang mit Batterien und Akkus. •... -
Seite 8: Bedienelemente Des Senders
8. Bedienelemente des Senders Bild 1 Senderantenne Trimmtaster für die Nick-Funktion Steuerknüppel für die Nick- und Roll-Funktion Trimmtaster für die Roll-Funktion Ladebuchse Funktionsschalter Trimmtaster für die Heck-Funktion Steuerknüppel für die Pitch- und Heck-Funktion Trimmtaster für die Pitch-Funktion 10. LED-Anzeige... -
Seite 9: Inbetriebnahme Des Senders
9. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entspre- chenden Bildnummer angegeben. a) Einlegen der Batterien Zur Stromversorgung des Senders benötigen Sie 6 Mignon-Batterien (z.B. -
Seite 10: Einschalten Des Senders
b) Einschalten des Senders Bewegen Sie den Steuerknüppel für die Pitch- und Heck-Funktion (siehe auch Bild 1, Pos. 8) ganz zum Körper in die unterste Stellung. Schieben Sie den Funktionsschalter (siehe auch Bild 1, Pos. 6) von der linken Schalterstellung “OFF” (Aus) nach rechts in die Stellung “ON”... -
Seite 11: Inbetriebnahme Des Modellhubschraubers
Inbetriebnahme des Modellhubschraubers a) Laden des Flugakkus Der Flugakku kann entweder über den Sender oder über das mitgelieferte USB-Kabel geladen werden. Laden mit Hilfe des Senders: Der verpolungssichere Ladeschacht (1) für den Flug- akku (2) befindet sich an der Unterseite des Senders. Schieben Sie den entladenen Flugakku in den Lade- schacht und achten Sie dabei darauf, dass die beiden Führungsschienen des Flugakkus (3) nach oben zei-... -
Seite 12: Überprüfen Der Antriebsmechanik
Aus fototechnischen Gründen ist das USB-Ladekabel im aufgewickelten Zustand zu sehen. Vor dem ersten Einsatz sollte jedoch der Kabelbinder geöffnet und das Kabel abgewickelt werden. Legen Sie den Flugakku beim Laden auf einen feuerfesten Untergrund und laden Sie den Akku nicht unbeaufsichtigt. -
Seite 13: Einsetzen Des Flugakkus
c) Einsetzen des Flugakkus Der geladene Flugakku (1) wird von hinten in die Akku- halterung (2) unterhalb der Kufenbügel eingeschoben. Der Akkuanschluss (3) muss dabei nach hinten zei- gen. Schieben Sie den Akku so weit nach vorne, bis der Kunststoffkragen des Akkus am hinteren Halter anliegt. Bild 7 d) Einschalten des Hubschraubers Bewegen Sie den Steuerknüppel für die Pitch- und... - Seite 14 Zur besseren Darstellung wurde für das Bild 8 die Kabinenhaube abgenommen. Heben Sie dazu die Kabinenhaube (siehe Bild 9, Pos. 1) rechts und links von den beiden Haltebolzen (siehe bild 9, Pos. 2) und ziehen Sie die Haube nach vorne ab. Die Montage der Haube erfolgt in umgekehrter Rei- henfolge.
-
Seite 15: Einstellen Der Steuerempfindlichkeit
e) Einstellen der Steuerempfindlichkeit Die Fernsteuerung bietet die Möglichkeit, bei Bedarf die Steuerempfindlichkeit zu reduzieren. Bei reduzierter Steuer- empfindlichkeit reagiert der Modellhubschrauber mit deutlich geringeren Bewegungen auf die Steuerbefehle des Sen- ders. Diese Einstellung ist für den Einsteiger empfehlenswert. Wenn Sie die Steuerung des Hubschraubers beherrschen und das Modell in jeder Situation sicher unter Kontrolle haben, können Sie die volle Steuerempfindlichkeit einschalten und so die maximale Wendigkeit des Modells nutzen. -
Seite 16: Grundsätzliche Informationen Zum Steuern Von Modellhubschraubern
f) Grundsätzliche Informationen zum Steuern von Modellhubschraubern Bevor Sie Ihr Modell in Betrieb nehmen, sollten Sie zuerst die Ihnen zur Verfügung stehenden Steuermöglichkeiten kennenlernen, um das Modell sicher kontrollieren zu können. Der Indoor-Modellhubschrauber wird mit Hilfe der bei- den Steuerknüppel am Fernsteuersender kontrolliert. Dabei stehen Ihnen folgende Funktionen zur Verfügung: Pitch-Funktion Mit Hilfe der Pitch-Funktion wird die Flughöhe eines Hubschraubers beeinflusst (siehe Bild 11). - Seite 17 Heck-Funktion Da der Modellhubschrauber zwei gegenläufige Rotoren besitzt, entsteht kein Drehmoment um die Hochachse (Rotor- welle). Der Hubschrauber braucht demzufolge keinen funktionellen Heckrotor zur Seitenstabilisierung. Um das Modell um die Hochachse (Rotorwelle) drehen zu können, laufen die beiden Hauptrotoren mit leicht unter- schiedlichen Drehzahlen und schon beginnt das Modell sich zu drehen (siehe Bild 12).
- Seite 18 Nick-Funktion Mit Hilfe der Nick-Funktion können Sie den Modellhubschrauber nach vorne und nach hinten bewegen (siehe Bild 14). Die Steuerung erfolgt ebenfalls mit dem rechten Steuerknüppel (siehe auch Bild 1, Pos. 3). Wird der Knüppel leicht nach vorne gedrückt, fliegt das Modell nach vorne. Ziehen Sie den Knüppel nach hinten, so fliegt das Modell rückwärts.
-
Seite 19: Praktische Flugtipps Für Den Ersten Start
g) Praktische Flugtipps für den ersten Start • Auch wenn das Modell später auf engstem Raum geflogen werden kann, empfehlen wir Ihnen für die ersten Flug- versuche eine freie Fläche von ca. 3 x 3 m auszusuchen. • Der Untergrund sollte glatt (Fliesen, Parkett, o.ä.) sein, damit Sie bereits kurz vor dem Abheben erkennen können, ob das Modell in eine bestimmte Richtung abdriften will. - Seite 20 Rolltrimmung: Will der Hubschrauber seitlich nach rechts driften bzw. kippen, so nehmen Sie die Drehzahl zurück, bis der Hub- schrauber wieder sicher auf den Kufen steht und betätigen Sie die linke der beiden Trimmtasten für die Roll-Funktion (siehe auch Bild 1, Pos. 4). Der Sender gibt bei jeder Tastenbetätigung einen kurzen Quittierungston mit steigender Tonhöhe ab.
- Seite 21 Nicktrimmung: Will der Hubschrauber nach vorne driften, so nehmen Sie die Drehzahl zurück und betätigen Sie die untere der beiden Trimmtasten für die Nick-Funktion (siehe auch Bild 1, Pos. 2). Der Sender gibt bei jeder Tastenbetätigung einen kurzen Quittierungston mit steigender Tonhöhe ab. Bei der Mittelstellung der Trimmung ertönt ein längerer Signalton und bei der maximalen Trimmmöglichkeit nach hinten ist eine schnelle Tonfolge zu hören.
-
Seite 22: Feinabstimmung Des Modellhubschraubers
Feinabstimmung des Modellhubschraubers Falls Sie die Nick- oder Roll-Trimmung sehr weit verstellen müssen, damit der Hubschrauber einen stabilen Schwebe- flug durchführt, besteht die Möglichkeit die Anlenkung der Taumelscheibe mechanisch zu justieren. Heben Sie dazu die Kabinenhaube rechts und links von den beiden Haltebolzen ab. Achten Sie dabei darauf, dass die kleinen Auflagescheiben (siehe Bild 18, Pos. -
Seite 23: Bindungs-Funktion
Bindungs-Funktion Sender und Empfänger sind bereits ab Werk aufeinander abgestimmt und können sofort eingesetzt werden. Wenn bei eingeschaltetem Sender der Flugakku angesteckt wird, blinkt die die LED auf der Hubschrauberplatine (siehe Bild 8, Pos. 1) zunächst 5 Sekunden schnell und leuchtet danach dauerhaft. Wenn die LED im Modellhubschrauber nach 5 Sekunden langsam weiterblinkt, ist die Abstimmung zwischen Sender und Empfänger fehlerhaft. -
Seite 24: Wartung Und Pflege
Wartung und Pflege Äußerlich darf das Modell und die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt wer- den. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflä- chen der Gehäuse beschädigt werden könnten. Alle drehbare Teile müssen sich leichtgängig bewegen lassen, dürfen aber kein Spiel in der Lagerung aufweisen. -
Seite 25: Überprüfung Der Verschraubungen
b) Überprüfung der Verschraubungen Überprüfen Sie in regelmäßigen Abständen sämtliche Verschraubungen an Ihrem Helikopter auf festen Sitz. Achten Sie dabei ganz besonders auf die beiden Schrauben (1) an der Rotorwelle unterhalb der Getriebezahnräder. Bild 20 Verwenden Sie beim Austausch von Mechanikteilen nur die vom Hersteller angebotenen Originalersatzteile. Die Ersatzteilliste finden Sie auf der Internetseite www.conrad.com im Download-Bereich zum jeweiligen Produkt. -
Seite 26: Entsorgung
Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschrif- ten. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Ver- ... -
Seite 27: Behebung Von Störungen
Beheben von Störungen Auch wenn das Modell und die Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurden, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie even- tuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht. -
Seite 28: Technische Daten
Technische Daten Sender Sendefrequenz ..............2,4 GHz Kanalzahl ................4 Stromversorgung (6 Mignon-Batterien) ......9 V/DC Abmessung (B x H x T) ............170 x 225 x 70 mm Gewicht inkl. Batterien ............Ca. 350 g Hubschrauber Rotordurchmesser .............. 190 mm Rumpflänge ................ -
