Montage Der Ruderhörner; Montage Der Servos Und Bowdenzüge - Reely Soarwing Bedienungsanleitung

Wichtig!
Die Genauigkeit dieser Arbeiten hat erheblichen Einfluss auf die Flugeigenschaften. Die Positionen der
verklebten Leitwerke am Rumpf müssen in der Art zur Tragfläche ausgerichtet sein wie in Bild 6 gezeigt.
Tipp aus der Praxis:
Lassen Sie sich Zeit mit dem exakten Ausmessen und Verkleben der Leitwerkspositionen am Rumpf. Nehmen Sie
für diese Arbeiten ggf. die Hilfe einer zweiten Person in Anspruch.
c) Montage der Ruderhörner
Montieren Sie an Höhen- und Seitenruder die
Ruderhörner wie in Bild 7 zu sehen.
Hierzu müssen Sie die Bügelfolie an den vorge-
fertigten Löchern der Ruderhörner entfernen.
Stecken Sie dann zuerst das Ruderhorn in der
Art in die Löcher, dass die Ruderhörner nach
vorne zur Rumpfspitze zeigen.
Die Ruderhörner (siehe auch Bild 2) werden
auf der Gegenseite mit einer Halteplatte und
einem Tropfen Sekundenkleber gesichert.
d) Montage der Servos und Bowdenzüge
Montieren Sie mit dem Befestigungsmaterial der verwendeten Servos diese mittig auf dem Servobrettchen
(Bild 8, Pos. 5). Kleben Sie das Servobrettchen mit 5-Minuten-Epoxyd-Harz-Kleber wie in Bild 8, Pos.6 gezeigt in
den Rumpf.
Kleben Sie mit 5-Minuten-Epoxyd-Harz-Kleber die Bowdenzüge am Rumpf wie in Bild 8, Pos. 8 gezeigt fest. Um
ein Verkleben der Schubstangen zu vermeiden, sollte die Verklebung der Röhrchen nicht bis ganz an das Ende
durchgeführt werden.

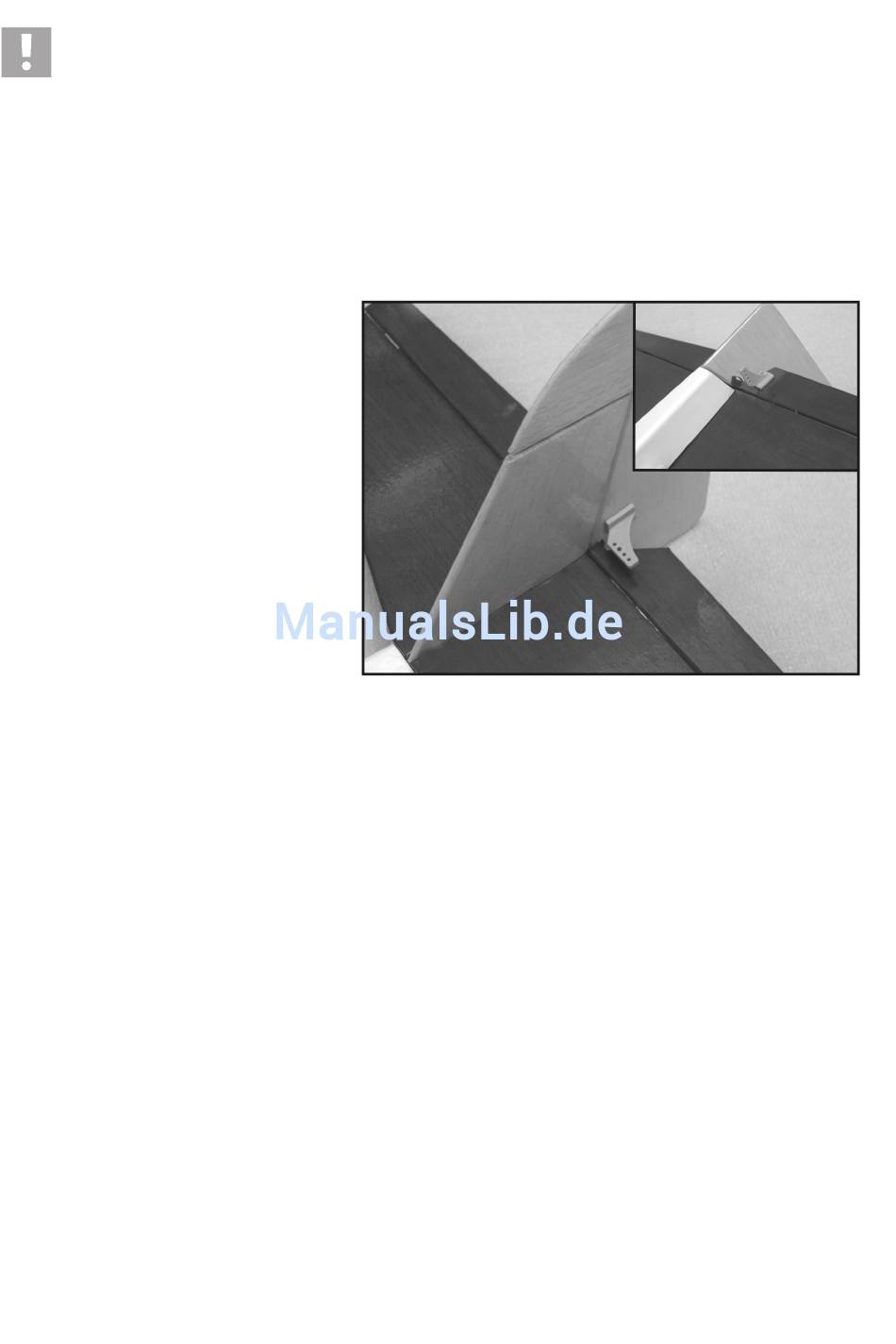

Bild 7
13
