Beachten Sie auch, dass das am Seitenruder (5) angeformte Scharnier (6) hierbei in einen vorgefertigten Schlitz in
eingepasst werden muss und dabei das Seitenruder nicht verkantet, sondern parallel zur Seitenruderflosse verläuft.
Prüfen Sie weiterhin, ob eine Montage gemäß Bild 3 problemlos möglich ist. Idealerweise sollte hierzu die Tragfläche
montiert und die Leitwerkseinheit gemäß der Illustration in Bild 3 ausgerichtet werden.
Ist alles perfekt, muss die Leitwerkseinheit mit 5-Minuten Epoxydharz-Kleber an den Rumpf geklebt werden.
Geben Sie etwas Kleber links und rechts in die Aussparung vom Rumpf. Ziehen Sie vom Rumpf die Schutzfolie ab
und stecken Sie beide Teile zusammen.
Fixieren Sie beide Teile bis zum Aushärten des Klebers mit Klebeband in der Art, dass Winkel zur Tragfläche eingehal-
ten wird. Kleberreste sind sofort zu entfernen.

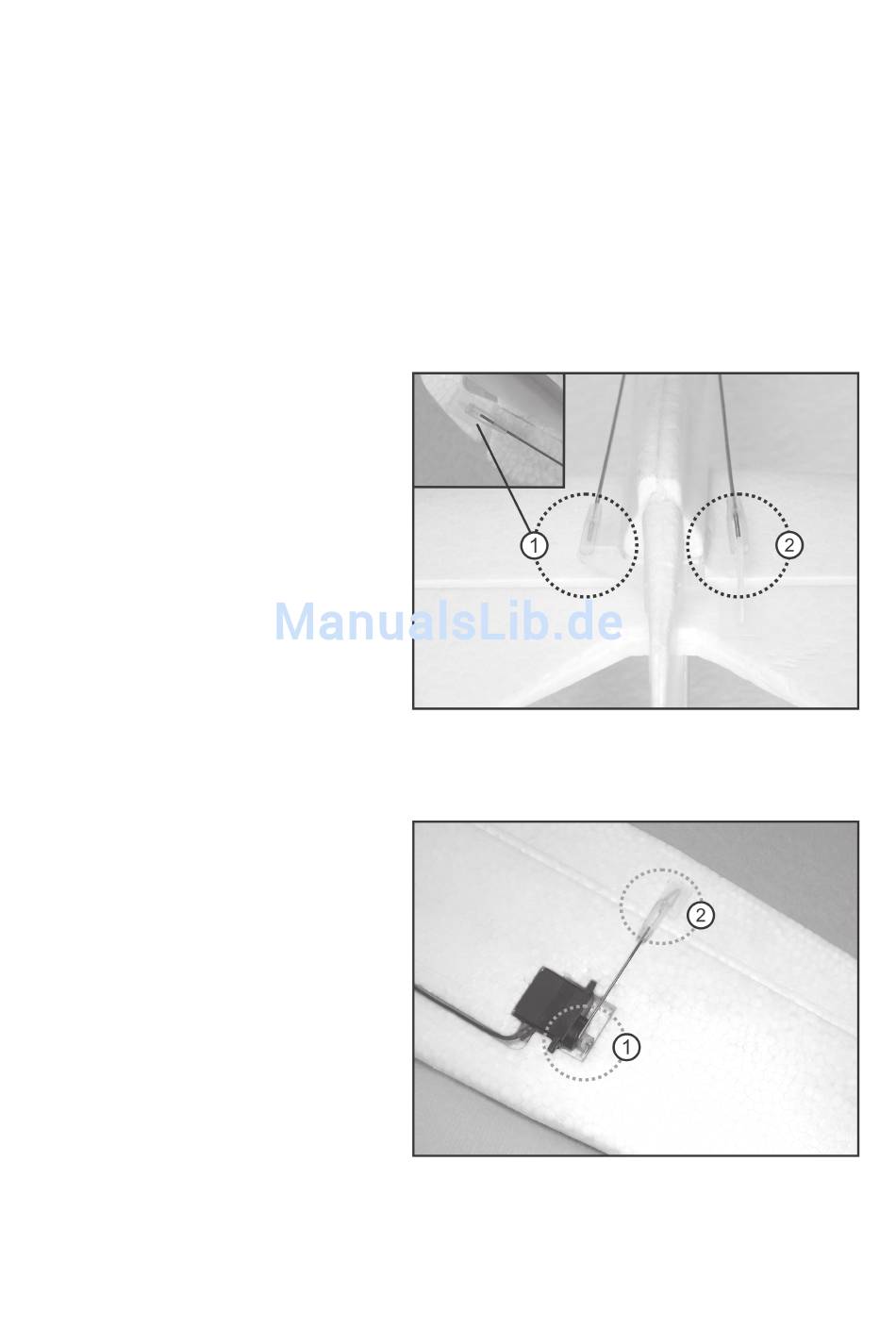

b) Montage der Anlenkgestänge an Höhen- und Seitenruder
Stellen Sie die Ruderhörner der Servos exakt im 90°-
Winkel zum Servogehäuse.
Längen Sie die Gestänge für Höhen- und Seitenruder
an den Dämpfungsflächen durch Ein- oder Ausdrehen
der Gabelköpfe in der Art ab, dass die Dämpfungs-
flächen in der Neutralstellung sind und clipsen Sie die
Gabelköpfe in den Ruderhörnern ein (1 und 2).
Beim Höhen- als auch beim Seitenruder sollten die
Gabelköpfe für die ersten Flüge in das äußere Loch
des Ruderhorns eingehakt werden.
Die korrekte Funktion wird Ihnen im Kapitel „Überprü-
fen der Steuerfunktionen" erklärt.
c) Kontrolle der Anlenkgestänge an den Querrrudern
Die Anlenkungen der Querruder sind bereits ab Werk
montiert. Kontrollieren Sie bei eingeschalteter Fern-
steuerung, ob das Ruderhorn der Servos (1) im 90°-
Winkel zum Servogehäuse steht. Prüfen Sie auch, ob
sich die Ruderhörner der Anlenkgestänge in der äu-
ßersten Position der Ruderhörner (2) befinden.
Bei neutraler Position von Trimmung und Steuerknüp-
pel des Querruders müssen sich die Querruder eben-
falls in neutraler Position befinden und mit der
Tragflächenhinterkante abschließen. Ist dies nicht der
Fall, müssen Sie durch Ein- bzw. Ausdrehen der Gabel-
köpfe abgelängt werden.
Der Anschluss der Querruderservos wird im nachfol-
genden Kapitel „Montage der Tragfläche" aufgezeigt.
Die korrekte Funktion wird Ihnen im Kapitel „Überprü-
fen der Steuerfunktionen" erklärt.
Bild 4
Bild 5
11
