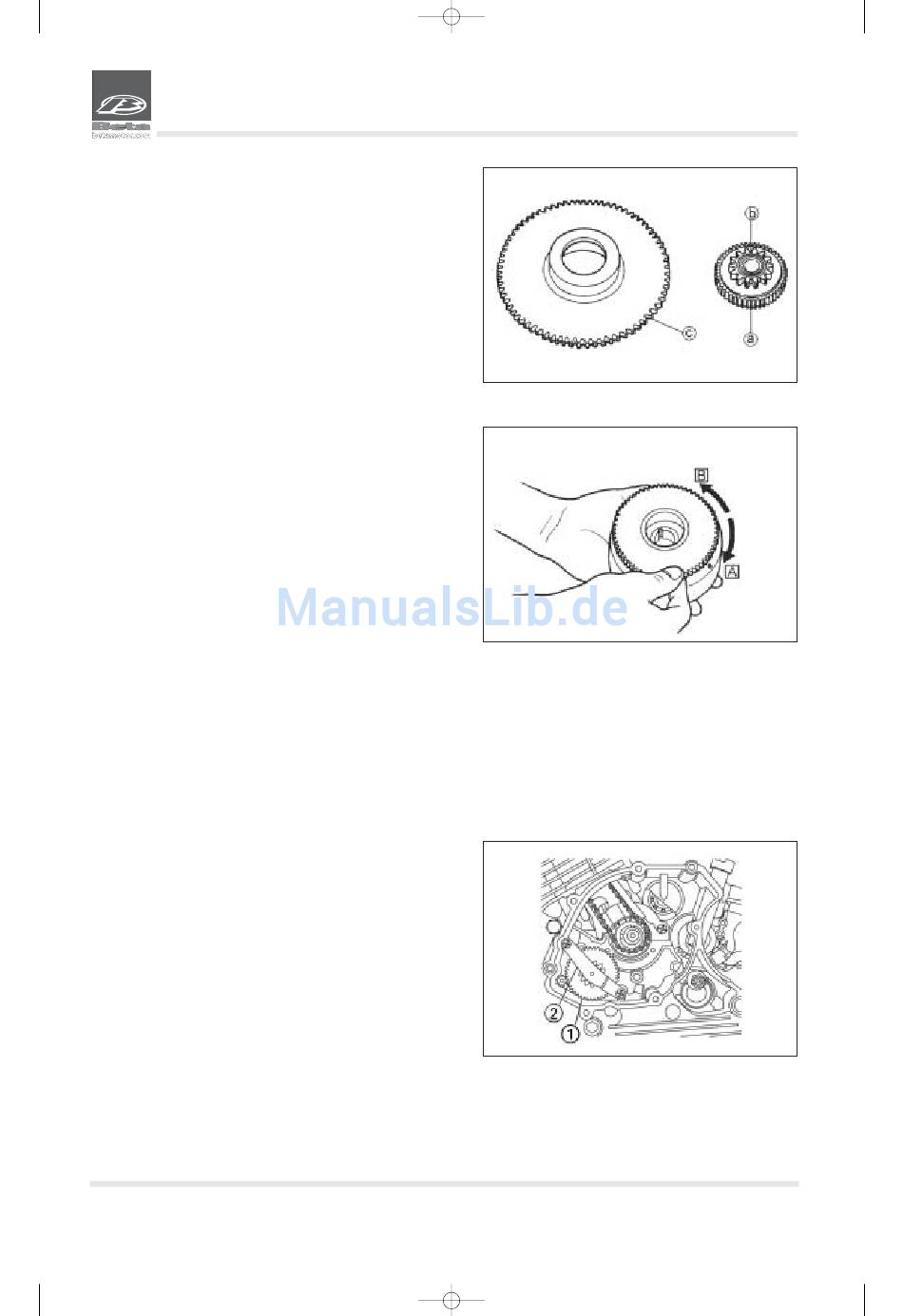

KONTROLLE DES ANLASSER-ZAHNRADS

1. Prüfen:
• Die Zähne der Zahnräder des Anlassersystems a, b und c
Ränder/ Abtrag/ Rauheit/ Verschleiß => Auswechseln.
2. Prüfen:
• Funktion der Anlasserkupplung.
Die Führungsstifte in Pfeilrichtung drücken.
Anomale Funktion => Auswechseln.
Arbeitsschritte für die Kontrolle:
• Die Anlasserkupplung blockieren.
• Das Anlasser-Zahnrad (groß) in Uhrzeigersinn drehen A. Die
Anlasserkupplung und das Anlasser-Zahnrad müssen greifen.
• Ist das nicht der Fall, ist sehr wahrscheinlich die Anlasser-
kupplung beschädigt. Auswechseln.
• Wird das Anlasser-Zahnrad gegen den Uhrzeigersinn B ge-
dreht, muss es sich frei drehen lassen.
• Ist das nicht der Fall, ist sehr wahrscheinlich das Anlasser-
Zahnrad beschädigt. Auswechseln.

ROTOR DES SCHWUNGRADS UND ANLASSER-ZAHNRAD

1. Einbau:
• Ventilsteuerkette
• Kettenführung
Schraube (Kettenführung):
1,0 Kgf.m (10 N.m)
ANMERKUNG:
Die Ventilsteuerkette mit einem Metalldraht befestigen, damit
sie nicht in das Gehäuse fällt.
2. Einbauen:
• Anlasser-Zahnrad 1
• Blech 2
Schraube am Blech:
0,7 Kgf.m (7 N.m)
3. Anbringen:
• 4-Takt Motoröl (an den Anlasser-Zahnrädern)
