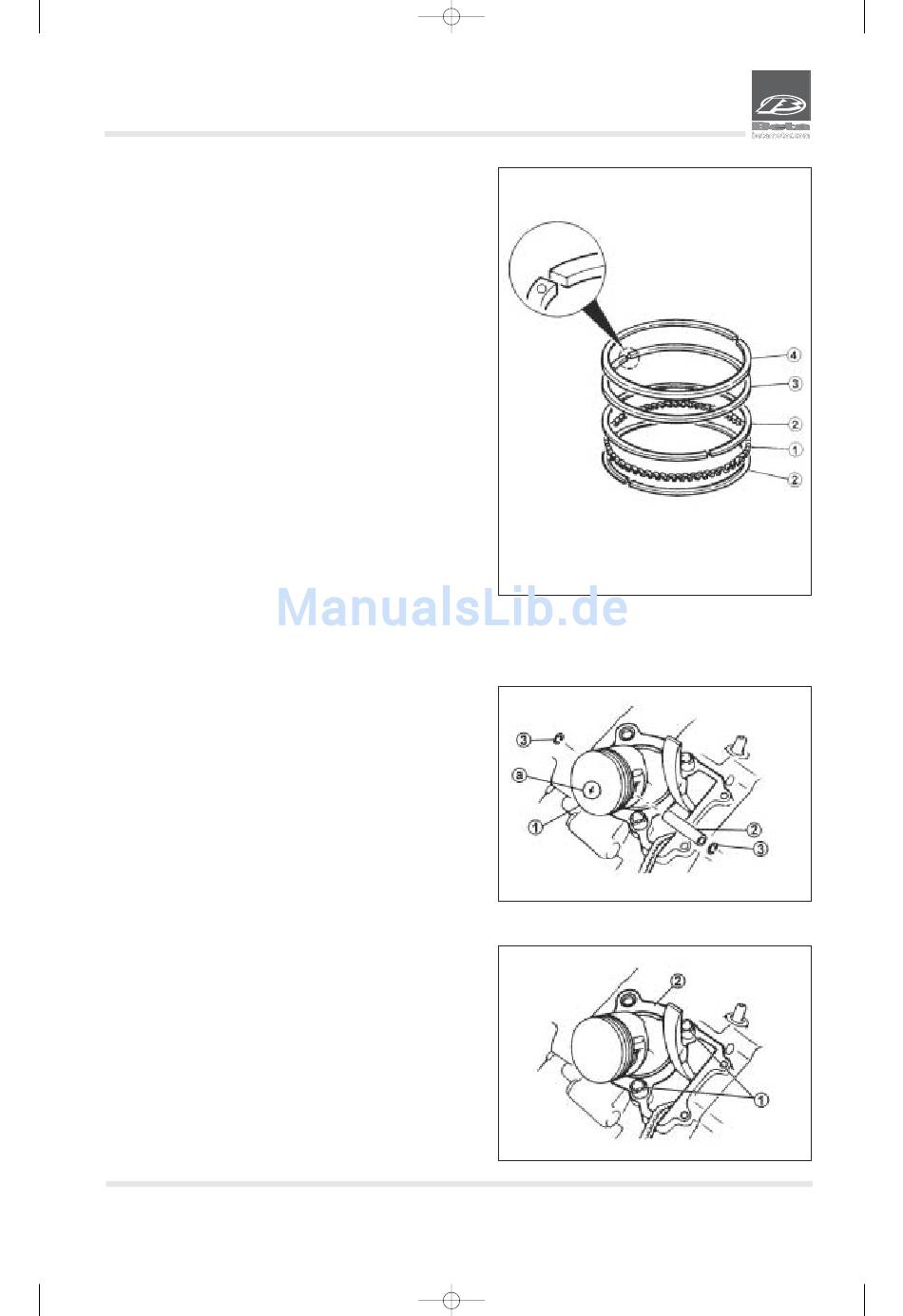

EINBAU KOLBENRINGE UND ZYLINDER

1. In der nachstehend angegebenen Reihenfolge einbauen:
• Ölabstreiffeder 1
• Ölabstreifer 2
• Zusatz-Kolbenring 3
• Oberer Kolbenring 4
ANMERKUNG:
• Die Kolbenringe müssen so eingebaut werden, dass die Her-
steller-Markierung nach oben weist.
• Den Kolben und die Kolbenringe mit reichlich Motoröl schmie-
ren.
2. Einbauen:
• Kolben 1
• Kolbenbolzen 2
• Sicherungsring des Kolbenbolzens 3
ANMERKUNG:
• Den Kolbenbolzen mit Motoröl schmieren.
• Die Markierung "=>" a am Kolben muss auf den Auslass ge-
richtet sein.
• Vorm Einbau des Sicherungsrings an den Kolbenbolzen muss
die Gehäuseöffnung mit einem sauberen Lappen abgedeckt
werden.
3. Einbauen:
• Führungsstifte 1
• Zylinderdichtung 2
