AUSBAU RADGABEL

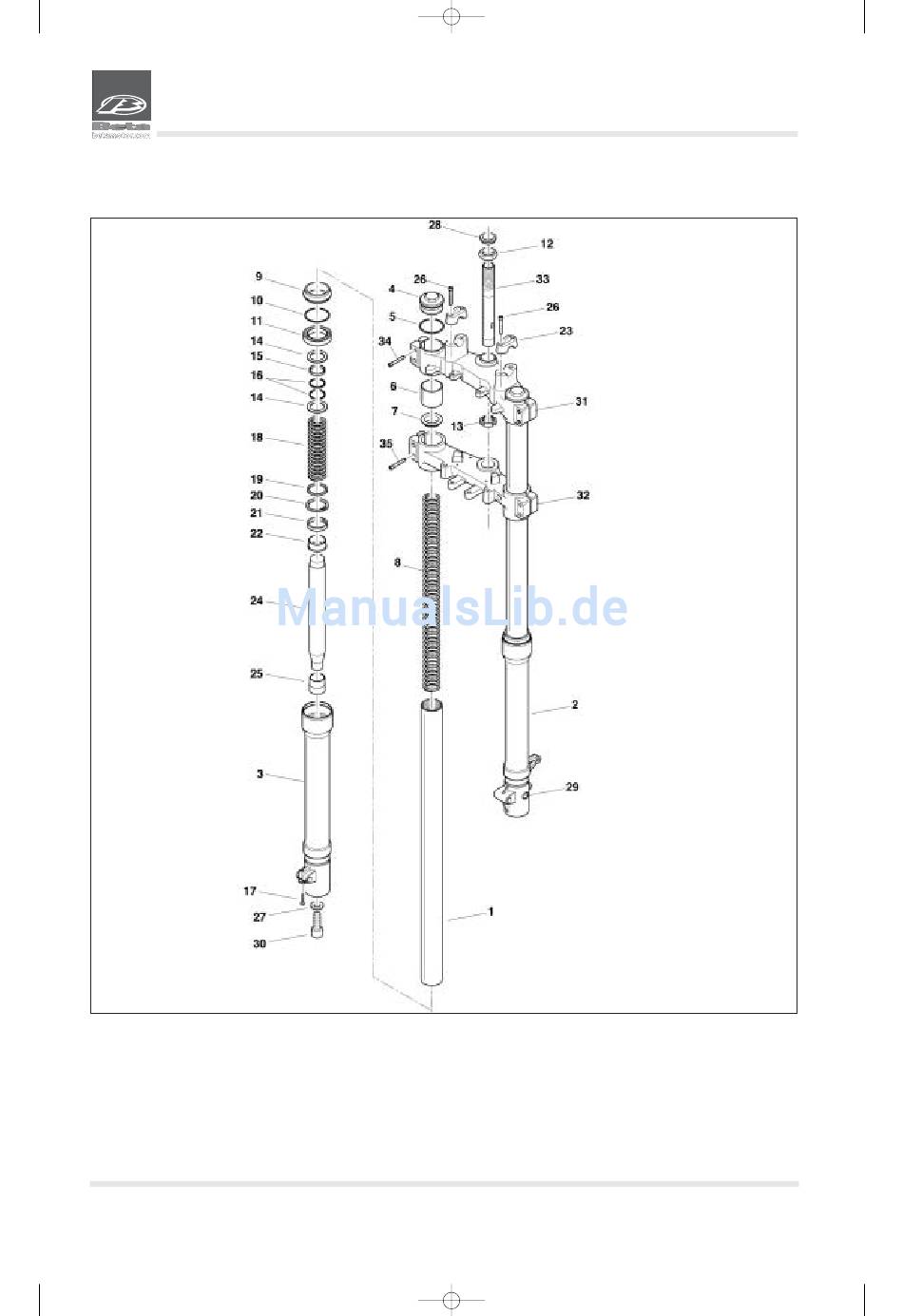

Die Gabel wie in der Abbildung gezeigt in ihre Bauteile zerlegen:
1Druckrohr
2Linkes Bein Bremsscheibe
3Rechtes Bein glatt
4Rohr-Verschlussschraube
5O-Ring 4125
6Abstandhalter für Vorspannung
7Unterlegscheibe Federauflage
8Gabelfeder
9Staubschutzhaube
10Öldichtring-Sicherungsring
11Öldichtring
12Lenkrohrmutter
Pag. 28
Pagina 28
13Einstell-Gewindering
14Unterlegscheibe
15Kolben
16Segment
17TCCE M6x35 UNI 5931
18Anschlagfeder
19Unterlegscheibe Anschlagfederauflage
20Seegerring JV 32
21Ventil
22Buchse Pumpteil
23Klemme Lenkerbefestigung
24Pumpteilschaft
25Anschlagkegel
26Schraube TCCE M8x30
27Dichtungs-Unterlegscheibe
28Schutz für Lenkrohrmutter
29Medaille Paiolo-Logo
30Schraube TCEI CH. 10 M14x1,5
31Oberes Trapez
32Unteres Trapez
33Lenkrohr
34Schraube TCCE M8x40 DIN 7984 T. flach
35Schraube TCCE M8x45 DIN 7984 T. flach
