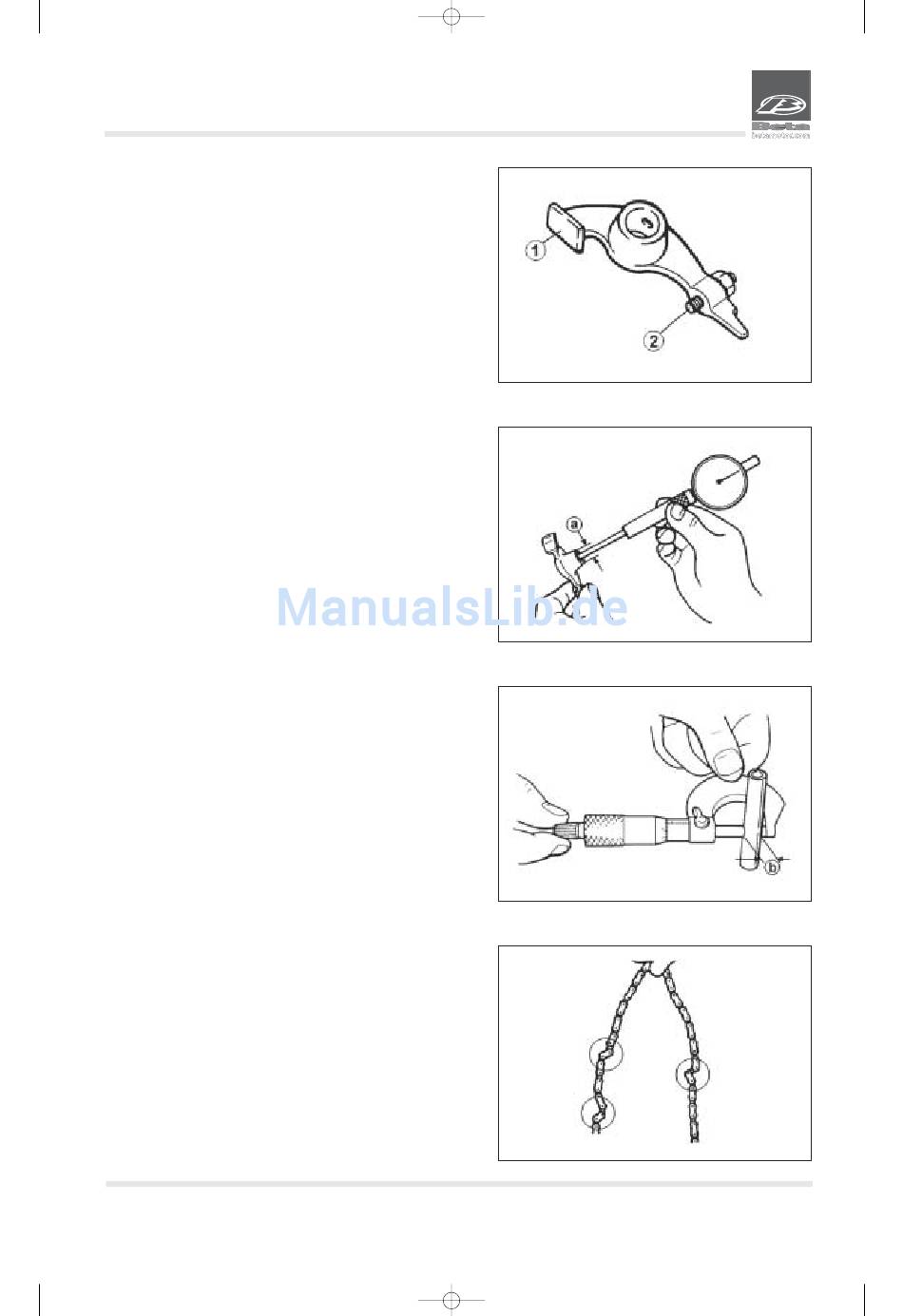

KONTROLLE DER SCHWINGHEBEL UND DER WELLEN

1. Prüfen:
• Kontaktfläche der Hebel 1
• Fläche der Stellvorrichtungen 2
Verschleiß/ Rillen/ Kratzer/ blaue Verfärbung => Auswechseln.
Bei der Revision wie folgt vorgehen:
• Die beiden Kontaktbereiche auf übermäßigen Verschleiß
überprüfen.
• Bohrung der Schwinghebelwelle.
• Kontaktfläche der Hebel. Übermäßiger Verschleiß => Aus-
wechseln.
• Den Zustand der Oberflächen der Schwinghebelwellen über-
prüfen.
Rillen/ Kratzer/ blaue Verfärbung => Auswechseln oder das
Schmiersystem überprüfen.
• Den Innendurchmesser a der Bohrungen der Schwinghebel
überprüfen. Größer als zulässiger Grenzwert => Auswechseln.
Innendurchmesser (Schwinghebel):
10,000 ~ 10,015 mm
< Grenzwert 10,03 mm >
• Den Außendurchmesser b der Schwinghebel überprüfen.
Größer als zulässiger Grenzwert => Auswechseln.
Außendurchmesser (Schwinghebelwelle):
9,981 ~ 9,991 mm
< Grenzwert 9,95 mm >
VENTILSTEUERKETTE, ZAHNRÄDER UND FÜHRUNGS-
SCHUHE
1. Prüfen:
• Ventilsteuerkette
Versteifung/ Schäden => Die Kette und das Zahnrad wechseln.
