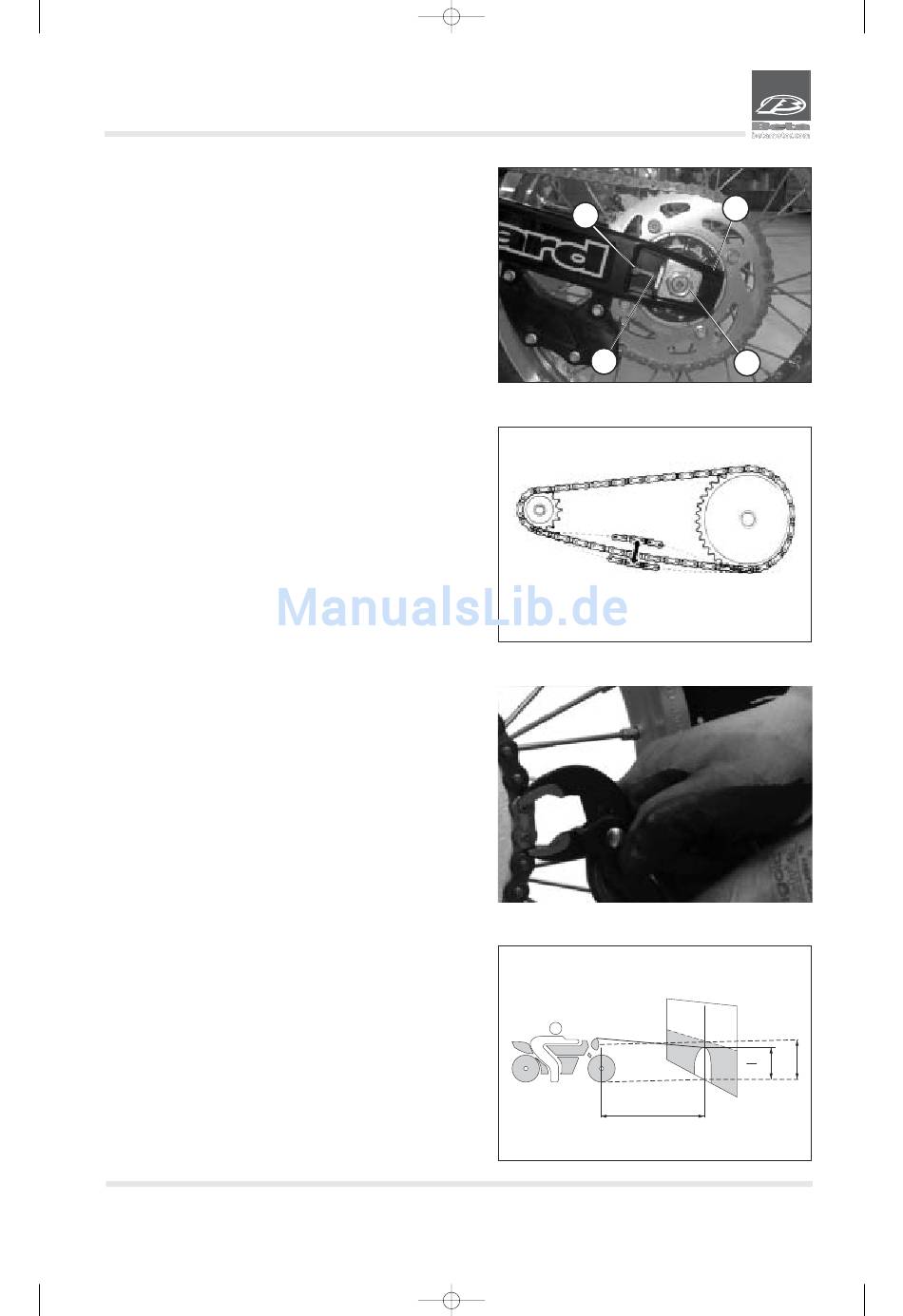

SPANNEN DER KETTE

Damit die Antriebskette länger hält, muß die Kettenspannung in
regelmäßigen Abständen überprüft werden.
Die Kette stets sauber halten und schmieren.
Hängt die Kette mehr als 20÷25 mm durch, muß die Kette ge-
spannt werden.
• Die Mutter A lösen
• Die Kontermutter B lösen
• Die Schraube C verstellen
• Auf der gegenüber liegenden Seite die Schraube auf die glei-
che Position einstellen.
• Die Ausrichtung des Rades anhand der Position der Markie-
rungen D prüfen.
• Die Mutter A wieder festziehen. Dabei muss der Kettenspan-
ner in Anschlag an der Stellvorrichtung gehalten werden
• Die Kontermutter B wieder festschrauben..
Ausbau Antriebskette
Das Kettenschoss an der Kette suchen. Die Kette soweit
drehen, dass das Kettenschloss auf dem Zahnkranz liegt
und dann die Sperre wie in der Abbildung gezeigt entfer-
nen. Das Ketten schloss aus der Kette nehmen und die
Kette entfernen.

EINSTELLEN DES SCHEINWERFERS

• Die Einstellung des Scheinwerfers erfolgt von Hand, nachdem
die beiden Inbusschrauben an den Scheinwerferseiten gelöst
wurden.
• Der Scheinwerfer muß in regelmäßigen Abständen eingestellt
werden. Der Scheinwerfer kann nur in der Höhe verstellt wer-
den.
• Das Fahrzeug in einem Abstand von 10 auf einem ebenen
Untergrund vor eine Wand stellen (nicht auf den Ständer stel-
len).
• Den Abstand der Scheinwerfermitte vom Boden messen und
die Wand in einem Abstand von 9/10 des gemessenen Wer-
tes markieren.
• Das Fahrlicht einschalten, sich auf das Motorrad setzen und
überprüfen, dass sich der Scheinwerferstrahl knapp unterhalb
der Wandmarkierung befindet.
Pagina 35
D
B
C
A
20÷25 mm
9
10
10 m
