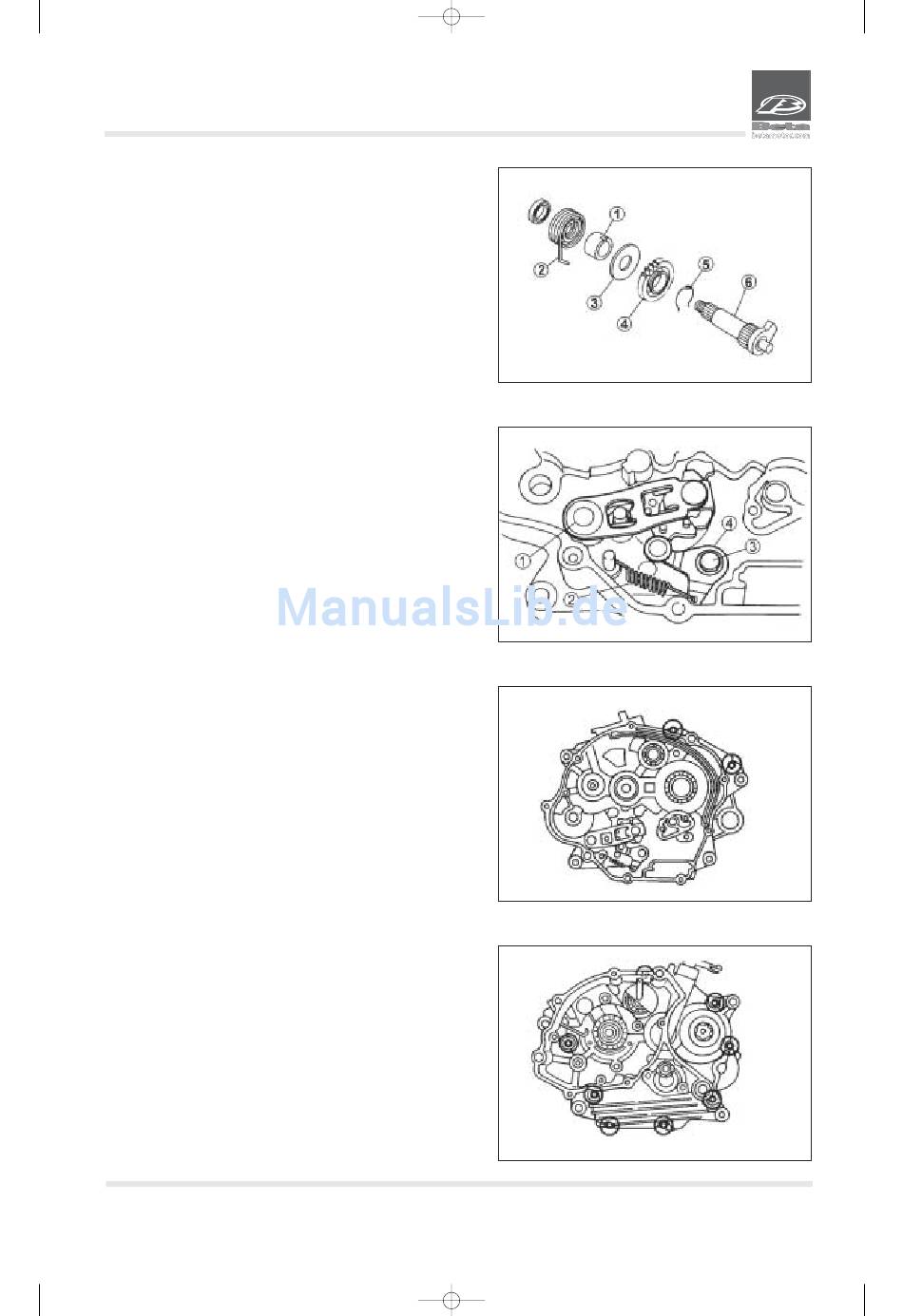

Ausbau des Mechanismus der Welle des Kickstarterhebels
1. Ausbauen:
• Abstandhalter 1
• Feder 2
• Unterlegscheibe 3
• Zahnrad Kickstarterhebel 4
• Sprengring 5
• Achse des Kickstartersystems 6

SCHALTWELLE

ANMERKUNG:
Die Schaltwelle kann bei am Rahmen eingebauten Motor ausgebaut
werden. Damit die Schaltwelle ausgebaut werden kann, müssen fol-
gende Teile abmontiert werden:
• Auspuff
• Trittbrett
• Schalthebel
• Kupplung
• Kickstarter komplett
1. Ausbauen:
• Schaltwählvorrichtung 1
• Feder 2
• Schraube (Schalthebel) 3
• Schalthebel 4
GEHÄUSE
1. Ausbauen:
• Schrauben (Gehäuse)
• Halterung Batteriekabel
ANMERKUNG:
• Die Schrauben kreuzweise lockern.
• Alle Schrauben um eine _ Umdrehung lösen und entfernen,
wenn sie vollständig abgeschraubt sind.
