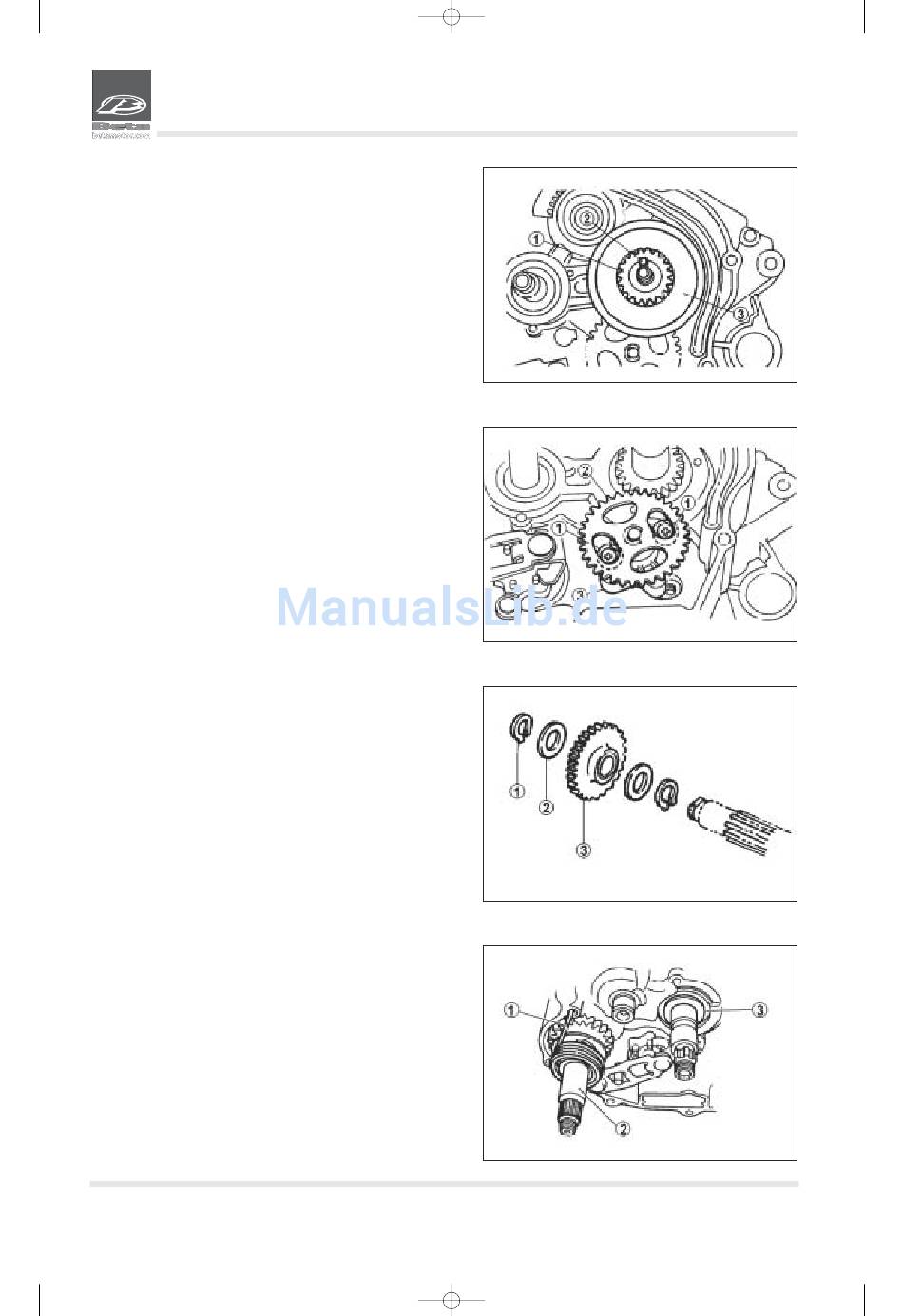

8. Entfernen:
• Mutter
• Spezial-Unterlegscheibe
• Haupt-Zahnrad 1
• Keil 2
• Drehfilter 3
ÖLPUMPE
ANMERKUNG:
Die Ölpumpe kann bei am Rahmen eingebauten Motor ausge-
baut werden. Damit die Ölpumpe ausgebaut werden kann,
müssen folgende Teile abmontiert werden:
• Kupplung
• Drehfilter
1. Ausbauen:
• Schraube mit Unterlegscheibe (Ölpumpe) 1
• Ölpumpe 2
• Pumpteil

WELLE KICKSTARTERHEBEL

ANMERKUNG:
Der Kickstarterhebel kann bei am Rahmen eingebauten Motor
ausgebaut werden. Damit der Kickstarterhebel ausgebaut wer-
den kann, müssen folgende Teile abmontiert werden:
• Auspuff
• Trittbrett
• Bremspedal
• Schalthebel
• Kupplung
1. Entfernen:
• Sprengring 1
• Spezial-Unterlegscheibe 2
• Anlasserzahnrad 3
• Spezial-Unterlegscheibe
• Sprengring
2. Entfernen:
• Feder 1
• Welle Kickstarterhebel 2
• Spezial-Unterlegscheibe 3
• Sprengring
Pag. 52
