Beta RR 4T - 125 cc. Werkstatt-Handbuch Seite 114

MSS_RR_125_Tedesco 19-07-2007 16:43

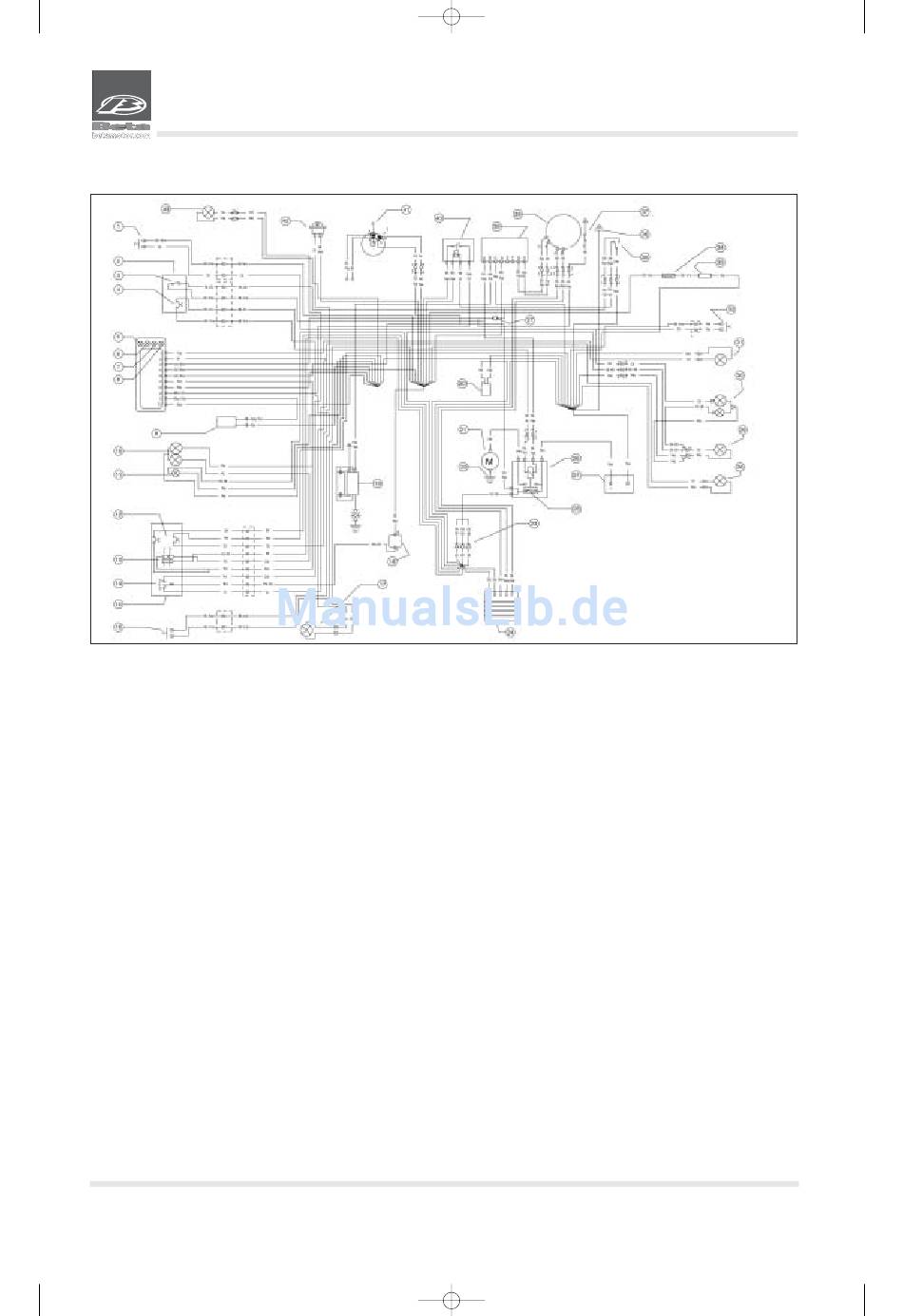

ELEKTRISCHER SCHALTPLAN RR 125 cc Euro 3
ZEICHENERKLÄRUNG BAUTEILE
1) Vorderer Bremslichtschalter
2) Rechter Lenkerschalter gruppe
3) Anschlag Motor
4) Starterknopf
5) Kontrolle abgeklappter Ständer
6) Leerlauf-Kontrolleuchte
7) Fernlichtkontrollampe
8) Blinkerkontrolle
9) Raddrehzahlsensor
10) Vorderer scheinwerfer
11) Parkleuchte (12V - 5W)
12) Hupendruckknopf
13) Lichtdruckknopf
14) Umschalter Fernlicht/Fahrlicht
15) Linker Lenkerschalter
16) Kupplungsschalter
17) Verder linker Blinker ( lampe 12V-10W )
18) Blinkgeber
19) Zündspule
20) Kondensator
21) Startermotor
22) Masse
23) Diodeneinheit 6A
24) Regler 12V
25) Sicherung 15A
26) Starterrelais
27) Hermetische Batterie 12V-9Ah
28) Hinterer Blinkleuchte links (lampe 12V - 10W)
29) Kennzeichen-Beleuchtung
30) Rückleuchte 12V - 5/21 W
31) Hinterer Blinkleuchte rechts 12V-10W
32) Bremslichtschalter
33) Sensor
34) Sensor PTC
Pag. 114
Pagina 114
35)
36)
37)
38)
39)
40)
41)
42)
43)
FARBERKLÄRUNG
Bi
Ve
Ma
Vi
Bl
Gi
Rs
Ar
Az
Ro
Seitenständer
Masse
Schalter
Pick-up
Elektronisches Steuergerät
Relais
Zündschalter
Hupe 12V
Blinker vorne rechts (lampe da 12V-10W)
Weiß
Grün
Braun
Violett
Blau
Gelb
Rot
Orange
Hellblau
Rosa
