MSS_RR_125_Tedesco
19-07-2007 16:42
Pagina 84

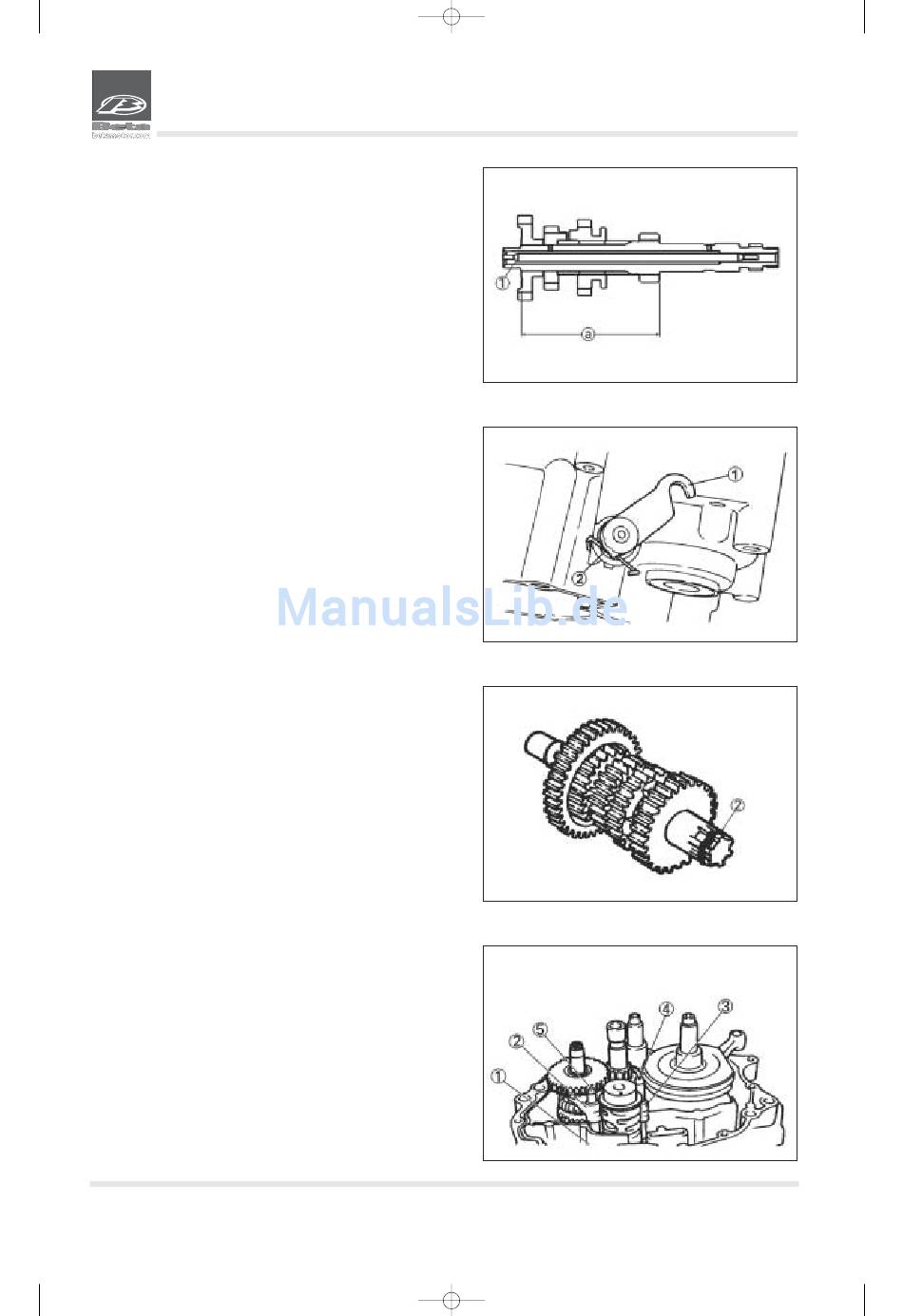

EINBAU DES GETRIEBES, DER SCHALTGABEL UND
SCHALTWÄHLVORRICHTUNG
1. Messen:
• Länge a der Hauptantriebswelle.
Länge der Hauptantriebswelle:
82,25 – 83,45 mm
2. Einbauen:
• Hebel 1 in die Öffnung der Hauptantriebswelle.
3. Einbauen:
• Stellhebelwelle 1
• Dichtung 2
4. Einbauen:
• O-Ring 2 in die Nut an der Vorgelegewelle.
5. Einbauen:
• Schaltgabel links unten (L) 1
• Schaltgabel links oben (R) 2
• Schaltgabel rechts Mitte (C) 3
• Führungsstab 1 (kurz) 4
• Führungsstab 2 (lang) 5
ANMERKUNG:
Die Schaltgabeln mit der Markierung nach oben und nachein-
ander in Reihenfolge (L.R,C) einbauen. Beim Einbau von rechts
anfangen.
Pag. 84
