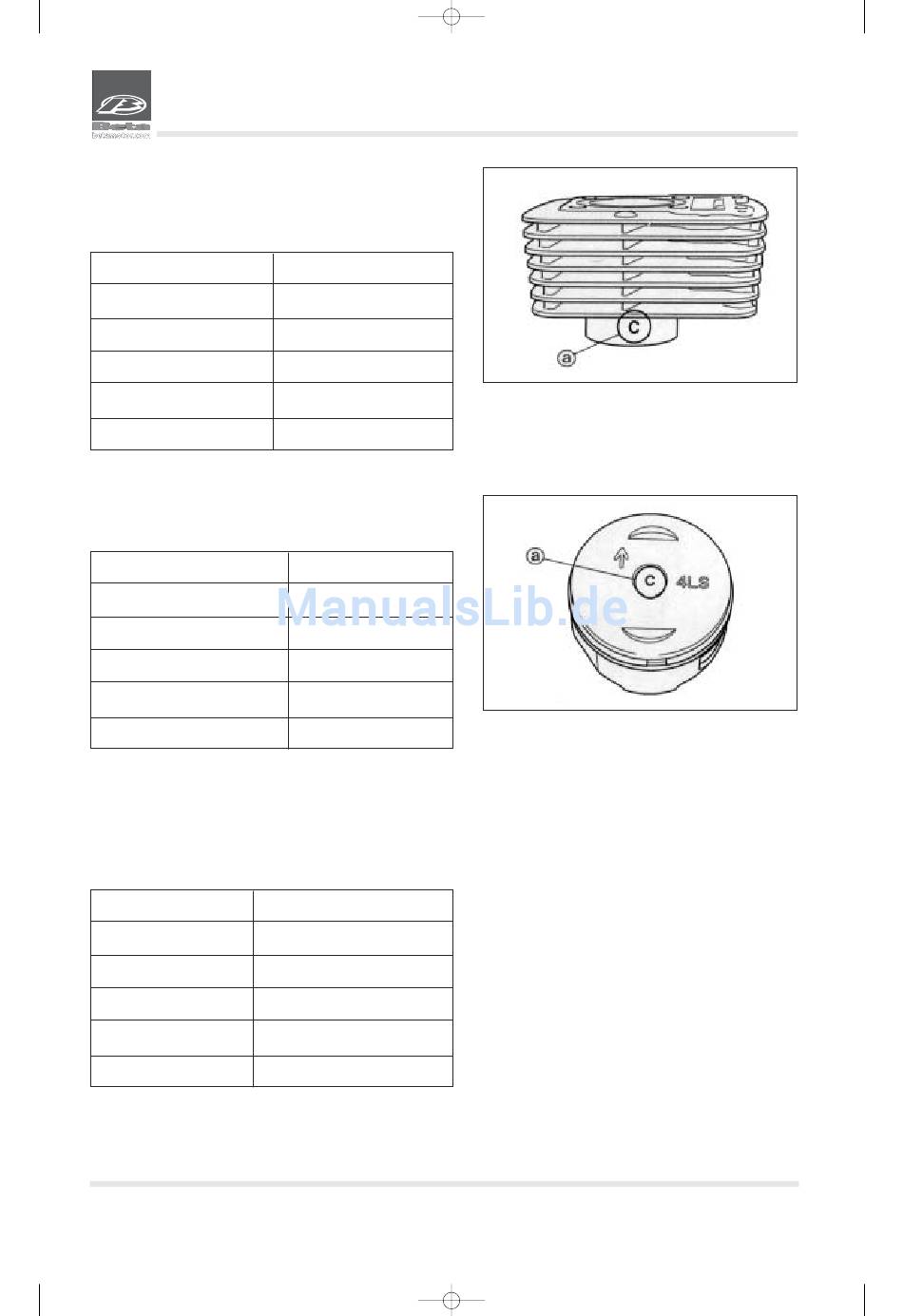

Einbauspiel zwischen Kolben und Zylinder

1. Kontrollieren:
• Markierung a am Zylinder
Markierung a am Zylinder
A
B
C
D
E
2. Kontrollieren:
• Markierung a am Kolben
Markierung a am Kolben (Farbe)
A (rot)
B (orange)
C (grün)
D (violett)
E (blau)
2. Zusammenbau:
• Kolben und Zylinder entsprechend der Angaben aus der nach-
stehenden Tabelle zusammenbauen.
Markierung am Zylinder
A
B
C
D
E
Pag. 66
Pagina 66
Zylindermaß (mm)
54,000 ~ 54,003
54,004 ~ 54,007
54,008 ~ 54,011
54,012 ~ 54,015
54,016 ~ 54,019
Kolbenmaß (mm)
53,977 ~ 53,980
53,981 ~ 53,984
53,985 ~ 53,988
53,989 ~ 53,992
53,993 ~ 53,996
Markierung am Kolben (Farbe)
A (rot)
B (orange)
C (grün)
D (violett)
E (blau)
