KURBELWELLE

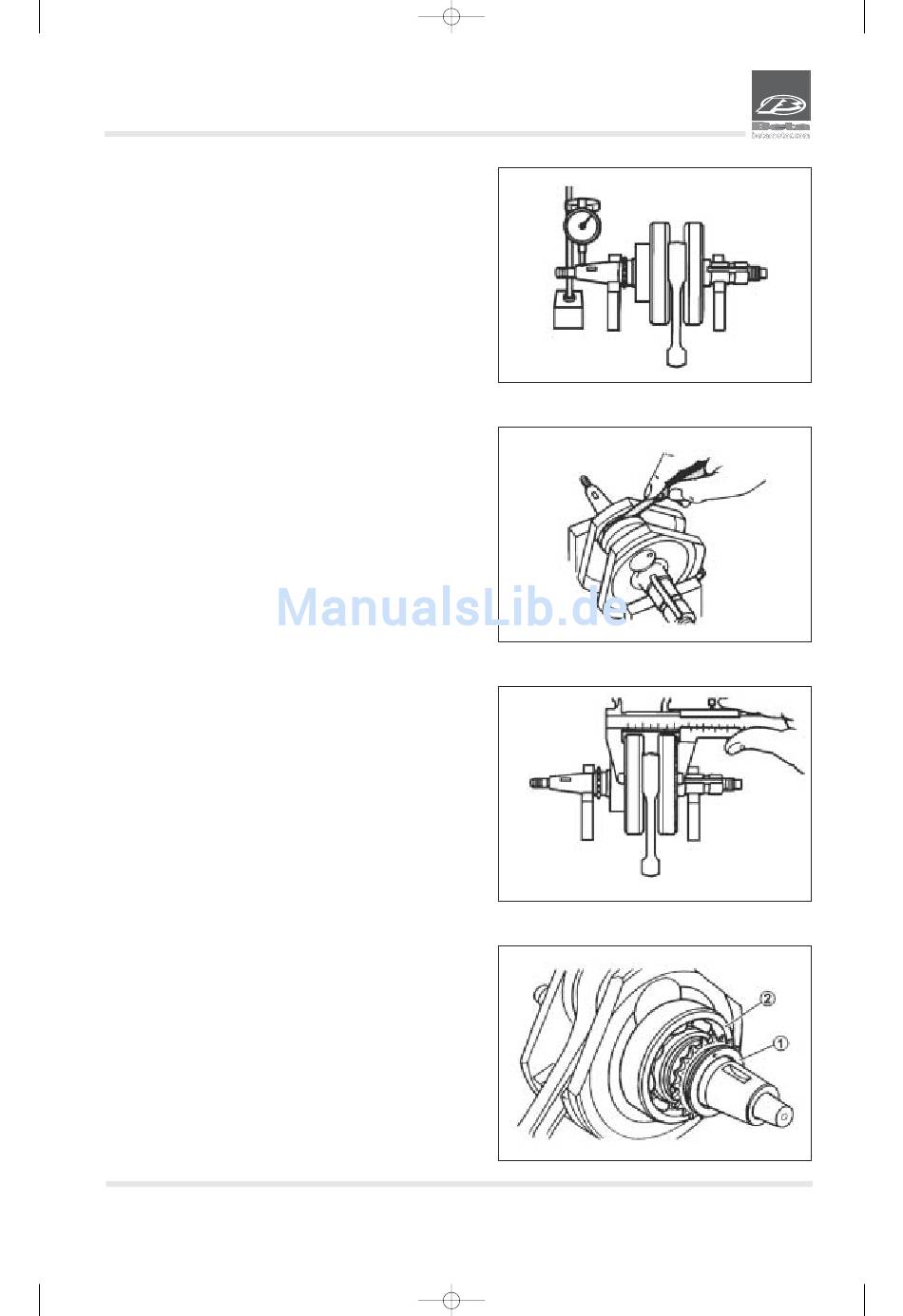

1. Messen:
• Fluchtung der Kurbelwelle
Ist der Messwert größer als der angegebene Grenzwert => Die
Kurbelwelle bzw. die Lager auswechseln.
ANMERKUNG:
Die Fluchtung der Kurbelwelle durch langsames Drehen der ge-
samten Kurbelwelleneinheit überprüfen.
Der zulässige Grenzwert für das Verziehen: 0,03 mm
2. Messen:
• Seitliches Spiel des Pleuels
Ist das Spiel größer als der angegebene Grenzwert => Das
Pleuellager, den Zapfen der Kurbelwelle bzw. das Pleuel aus-
wechseln.
Seitliches Spiel des Pleuels: 0,15 ~ 0,45 mm
3. Messen:
• Breite der Kurbelwelle
Ist der Messwert größer als der angegebene Grenzwert => Die
Kurbelwelle auswechseln.
Breite der Kurbelwelle:
46,95 ~ 47,00 mm
4. Prüfen:
• Zahnrad der Kurbelwelle 1
Schäden/ Verschleiß => Die Kurbelwelle auswechseln.
• Lager 2
Verschleiß/ Rillen/ Alter => Die Kurbelwelle auswechseln.
