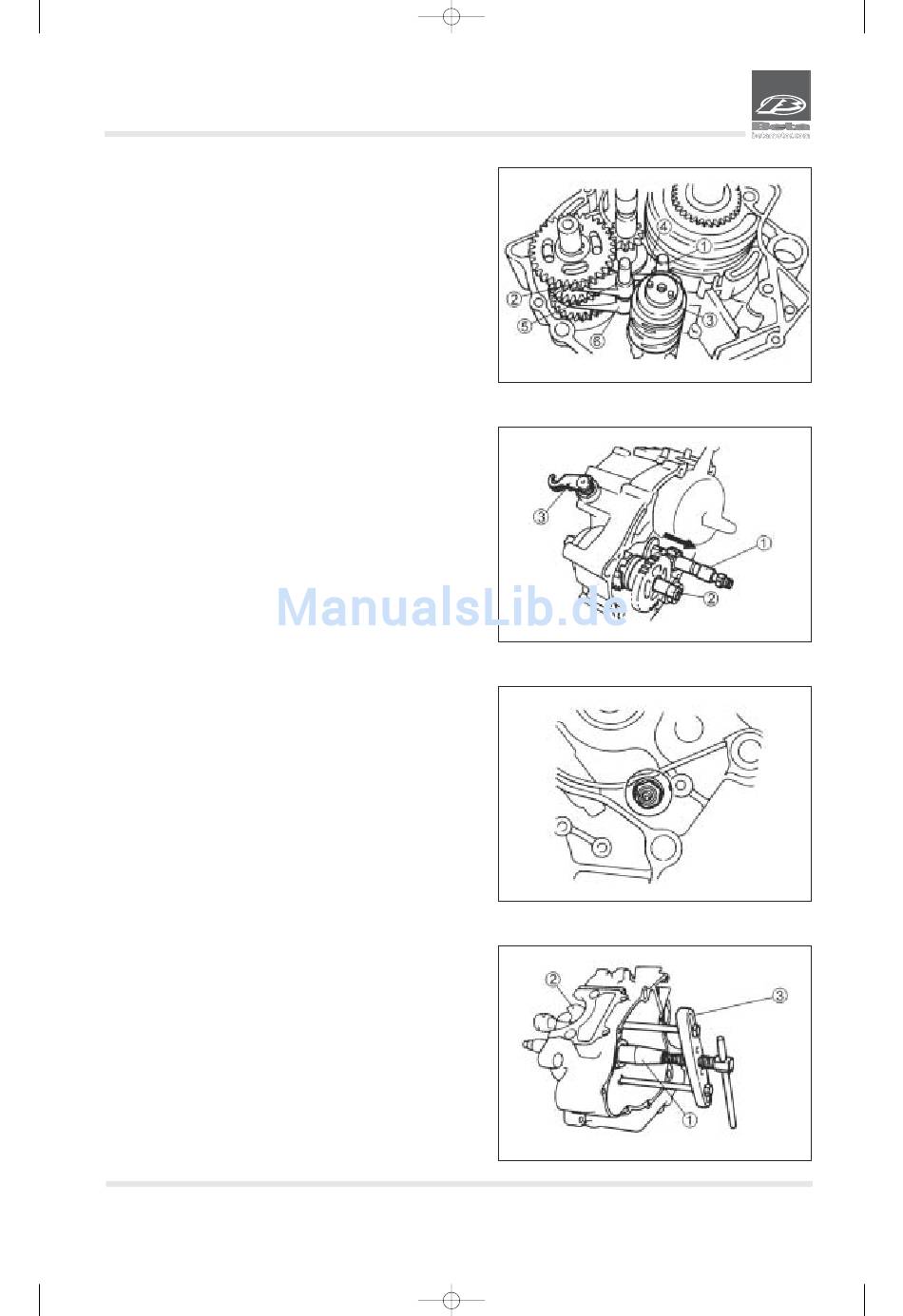

AUSBAU GETRIEBE UND AUSGLEICHSWELLE

1. Ausbauen:
• Führung der Schaltgabel 1 (kurz)
• Führung der Schaltgabel 2 (lang)
• Schaltwählvorrichtung 3
• Schaltgabel 4
• Schaltgabel 5 - 6
2. Ausbauen:
• Hauptantriebswelle 1
• Vorgelegewelle 2
• Unterlegscheibe
• Betätigungshebel 3
3. Ausbauen:
• Leerlaufschalter

KURBELWELLE

1. Ausbauen:
• Kurbelwelle 1 mit Ausgleichswelle 2.
ANMERKUNG:
• Die Kurbelwelle mit dem Abzieher 3 ausbauen.
• Die Schrauben des Kurbelwellen-Abziehers bis zum Anschlag
festschrauben. Dabei sicherstellen, dass sich Werkzeug par-
allel zum Gehäuse befindet. Gegebenenfalls eine der Schrau-
ben lösen, um die Position des Kurbelwellen-Abziehers zu be-
richtigen.
