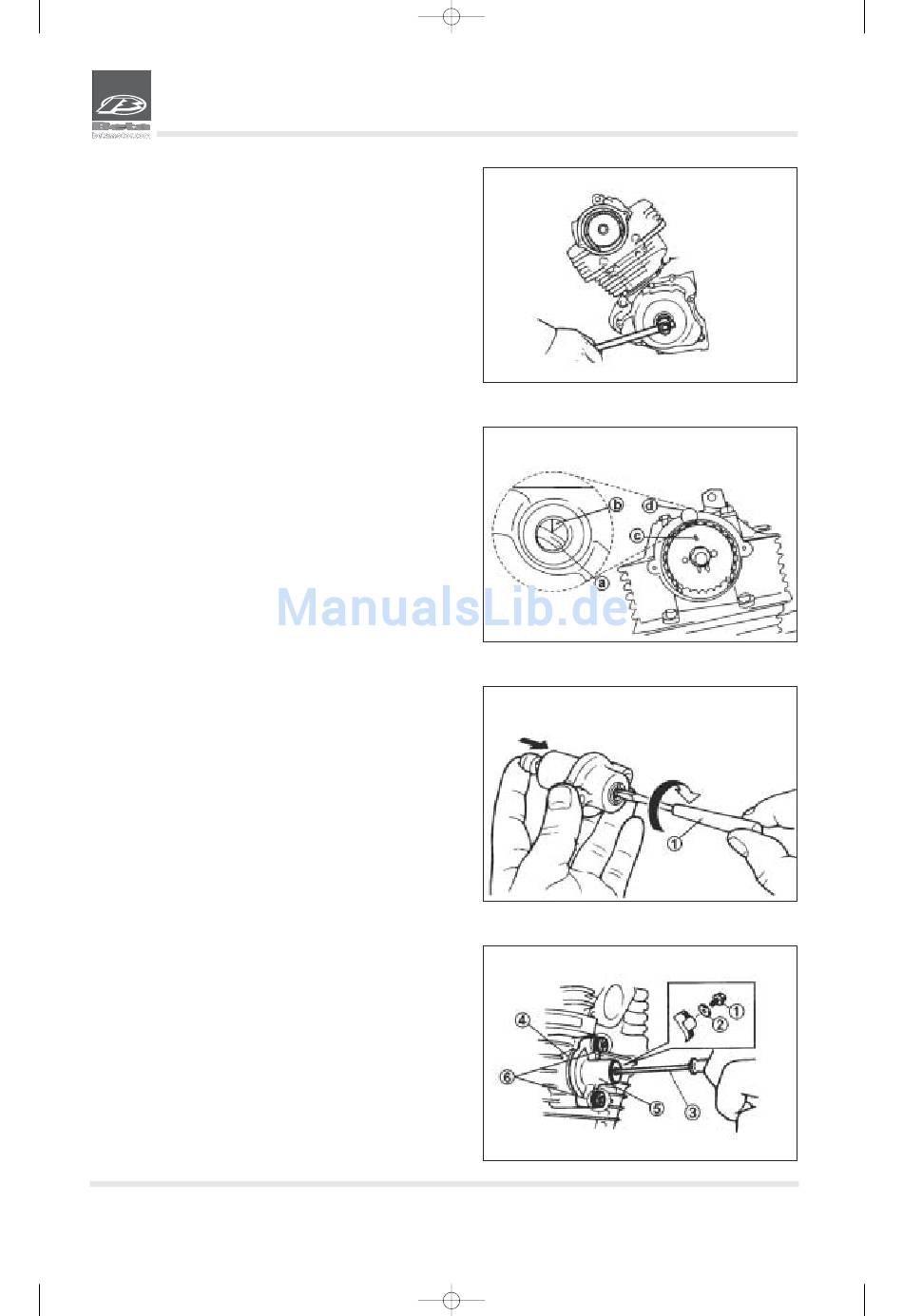

4. Einbauen:
• Befestigungsblech
5. Einbauen:
• Schraube (Zahnrad)
Schraube (Zahnrad Ventilsteuerkette):
2,0 Kgf.m (20 N.m)
ANMERKUNG:
Die Schraube anbringen, dabei gleichzeitig die Schwungrad-
mutter mit einem Schlüssel blockieren.
6. Prüfen:
• Markierung am Schwungrad a - Markierung am Gehäuse b
• Markierung am Antriebszahnrad "I" c
Auf die feste Markierung d am Zylinderkopf ausrichten.
Nicht richtig ausgerichtet => Einstellen.
7. Einbauen:
• Kettenspanner der Ventilsteuerkette.
Arbeitensschritte zum Einbau:
• Die Schraube vom Deckel des Kettenspanners entfernen.
• Während der Bolzen des Kettenspanners leicht von Hand ge-
drückt wird, mit einem Schraubenzieher 1 den Bolzen in Uhr-
zeigersinn drehen.
• Bei vollständig eingefahrenem Bolzen die Dichtung 4 und den
Kettenspanner 5 einbauen und die Schraube 6 mit dem ange-
gebenen Drehmoment festziehen.
• Den Schraubenzieher entfernen. Ist die Dichtung richtig ein-
gebaut, die Schraube des Deckels 1 mit dem angegebenen
Drehmoment festziehen.
Schrauben (Kettenspanner Ventilsteuerkette):
0,75 Kgf.m (7,5 N.m)
