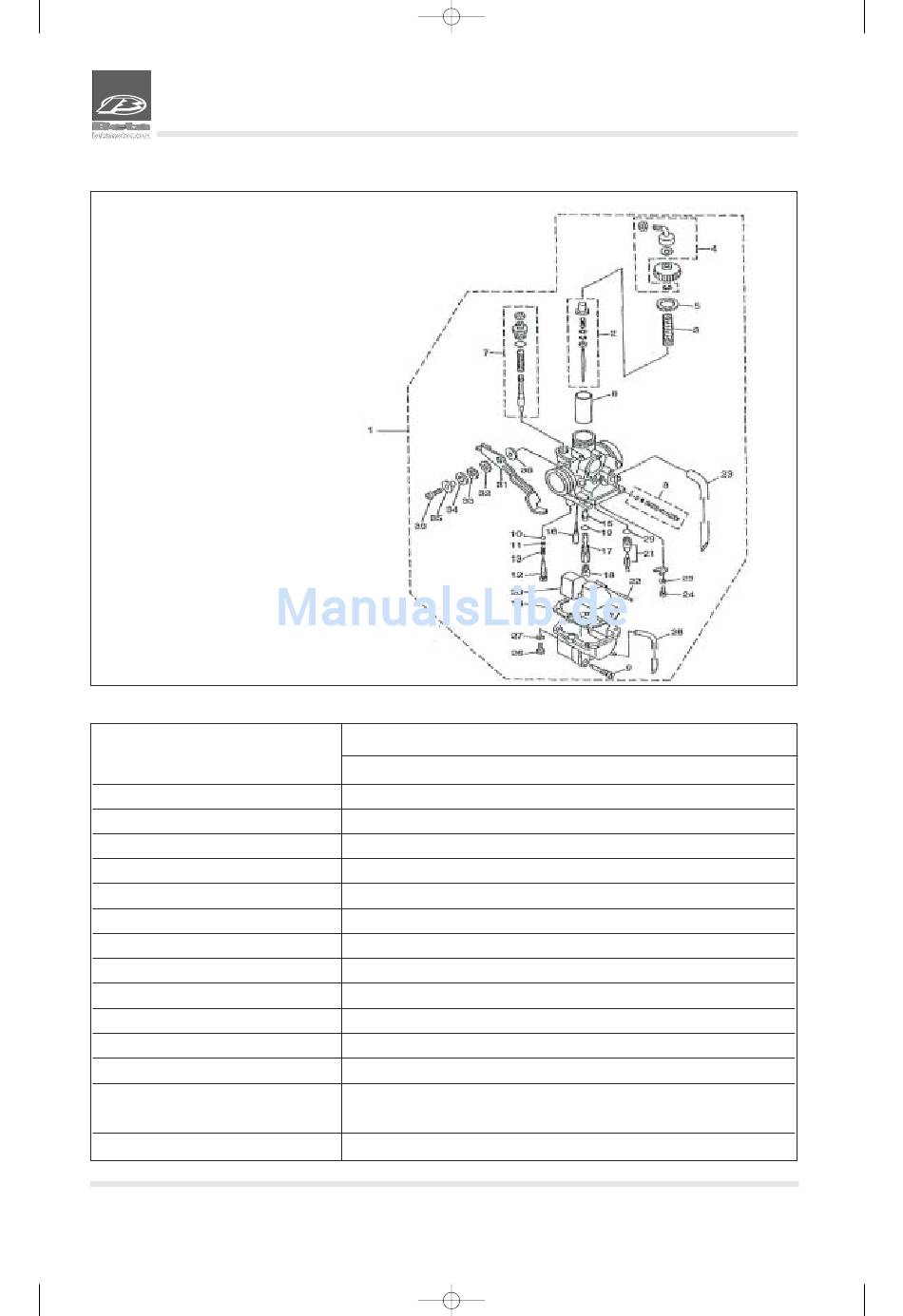

VERGASER

(1) Vergaser
(2) Bausatz Vergasernadel
(3) Gasschieberfeder
(4) Anschluss Vergaser
(5) Vergaserdichtung
(6) Gasschieber
(7) Bausatz Choke
(8) Leerlauf-Einstellschraube
(9) Ablassschraube Schwimmerwanne
(10) O-Ring Vergaser
(11) Unterlegscheibe Vergaser
(12) Gemisch-Einstellschraube Vergaser
(13) Feder für Gemisch-Einstellung
(14) Dichtung Schwimmerwanne
(15) Vergasersitz
(16) Leerlaufdüse
(17) Sitz Vergasernadel
(18) Hauptdüse
(19) O-Ring
(20) Schwimmer Vergaser
(21) Bausatz Nadelventil
(22) Schwimmerzapfen
(23) Ansaugleitung
(24) Schraube Vergaser
(25) Unterlegscheibe Vergaser
(26) Schraube Vergaser
(27) Unterlegscheibe Vergaser
(28) Ablassleitung Vergaser
(29) O-Ring
(30) Unterlegscheibe Vergaser
(31) Chokehebel Vergaser

BEZEICHNUNG

Bauart Vergaser
Durchmesser
Kennziffer
Leerlauf
Schwimmerstand
Hauptdüse (G.M.)
Haupt-Luftdüse (G.A.M.)
Düsennadel (S.G.)
Nadeldüse (G.A.)
Drosselventil (V.A.F.)
Leerlaufdüse (G.M.)
Starterdüse (G.S.)
Leerlauf-Einstellschraube (V.M.)
Spiel Gaszug
Pag. 106
Pagina 106
(32) Unterlegscheibe Vergaser
(33) Unterlegscheibe Vergaser
(34) Unterlegscheibe Vergaser
(35) Abstandhalter Chokehebel
(36) Schraube Chokehebel Vergaser

TECHNISCHE DATEN

5EJ3 2. Position (von oben)
125 cc
MIKUNI UCAL
26 mm
5Nh
1400 ± 100 U/min
13,0 ± 1,0 mm
# 87,5
_
P-5
# 125
# 40
# 25

VOR-EINGESTELLT

Offen 2
3-6 mm
