Ausbau Beifahrer-Fußrasten; Befestigungszapfen Gabel; Ausbau Luftfilter - Beta RR 4T - 125 cc. Werkstatt-Handbuch

MSS_RR_125_Tedesco 19-07-2007 16:41

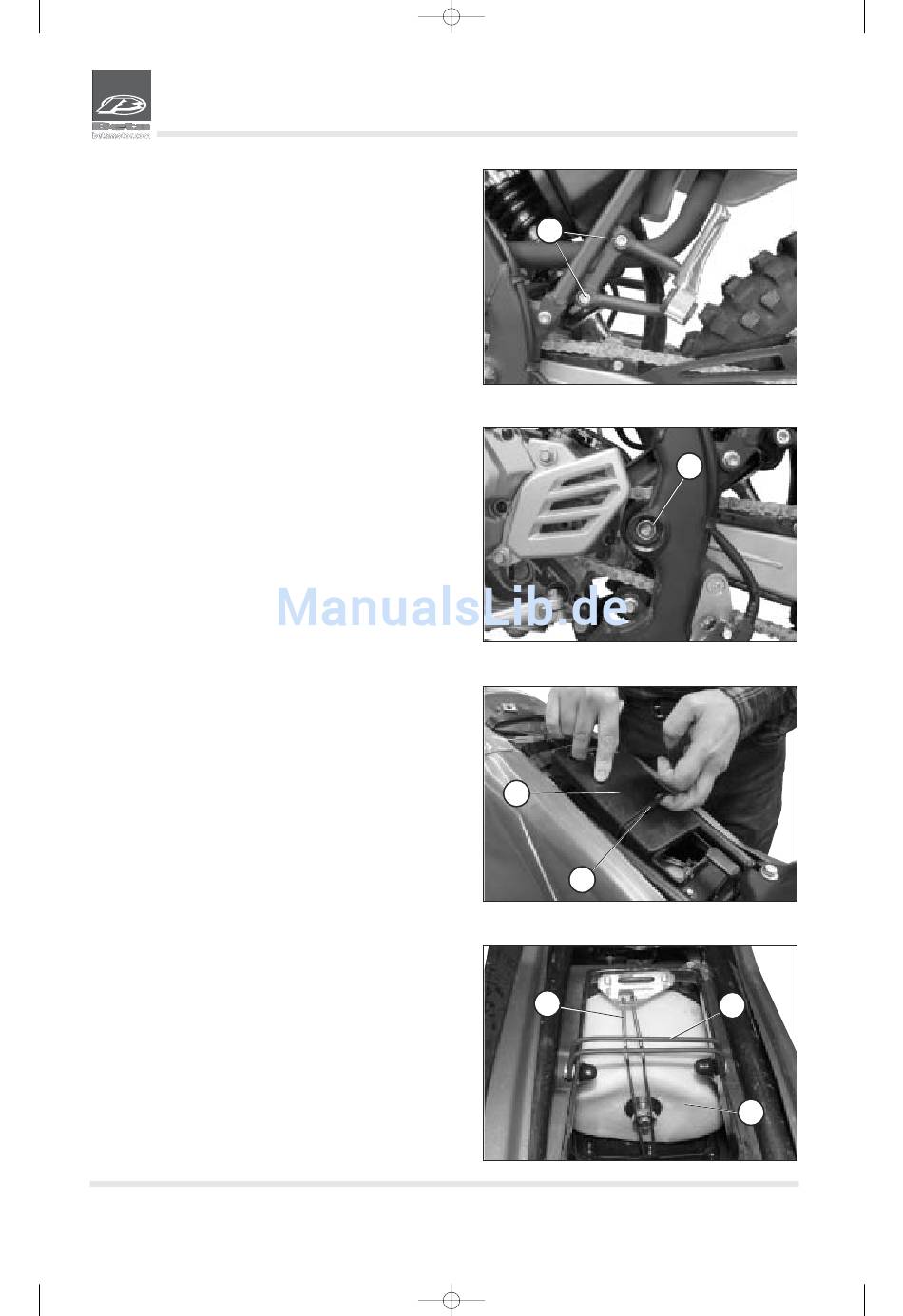

Ausbau Beifahrer-Fußrasten
• Die beiden in der Abbildung gezeigten Befestigungsschrau-
ben S abschrauben und die Beifahrer-Fußrasten zusammen
mit der Halterung vom Rahmen abbauen.
Ausbau Befestigungsbolzen Radschwinge/ Hinterachse
komplett
Zum Ausbau dieser Bauteile wie folgt vorgehen:
• Den hinteren Stoßdämpfer aushaken (siehe Seite 32).
• Die Antriebskette ausbauen (siehe Seite 33).
• Den Bremssattel der Hinterradbremse zusammen mit den Ka-
belhalterungen an der Radschwinge ausbauen.
• Anschließend die Mutter T auf der linken Seite anschrauben
und den Schwingenbolzen zum Ausbau auf der gegenüber lie-
genden Seite herausziehen.
• Jetzt kann die Radschwinge ausgebaut werden.

AUSBAU LUFTFILTER

Um an den Filter gelangen zu können, muss die Sitzbank wie
auf Seite 20 ausgebaut werden. Anschließend:
- Die Schraube C oben an der Sitzbank abschrauben und die
Sitzbank zum Ausbau in der angegebenen Richtung D herau-
sziehen. Anschließend wie folgt vorgehen:
- Die Gummibänder E anheben und den Deckel D zum Ausbau
nach hinten herausziehen.
- Zum Freilegen des Filters F die Feder E aushaken und das
Gummiband D entfernen.
- Den Filter F aus dem Gehäuse ziehen.
- Mit kaltem Wasser und Seife waschen.
- Trocknen.
- In Filteröl tauchen. Überschüssiges Öl soweit entfernen, dass
er nicht tropft. Wir empfehlen die Kontaktwände mit dem Fil-
tergehäuse mit Fett einzustreichen.
- Gegebenenfalls das Filtergehäuse auch innen reinigen.
- Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen.
Anmerkung:
• Ist der Filter sehr schmutzig, zuerst mit dem entsprechenden
Reinigungsmittel waschen.
• Ist der Filter beschädigt, muss er sofort ausgewechselt wer-
den.
Achtung:
Nach jeder Arbeit prüfen, dass keine Gegenstände im Filter-
gehäuse geblieben sind.
Der Filter muss nach jedem Einsatz im Gelände gereinigt
werden.
Pag. 24
Pagina 24
A
S
T
B
C
D
E
